Alpine INE-W987D [58/184] Raccordements
![Alpine X800D-U [58/184] Raccordements](/views2/1223840/page58/bg3a.png)
ALPINE X800D-U QRG 68-24567Z45-A (FR)
16-FR
Mode d’emploi Raccordements

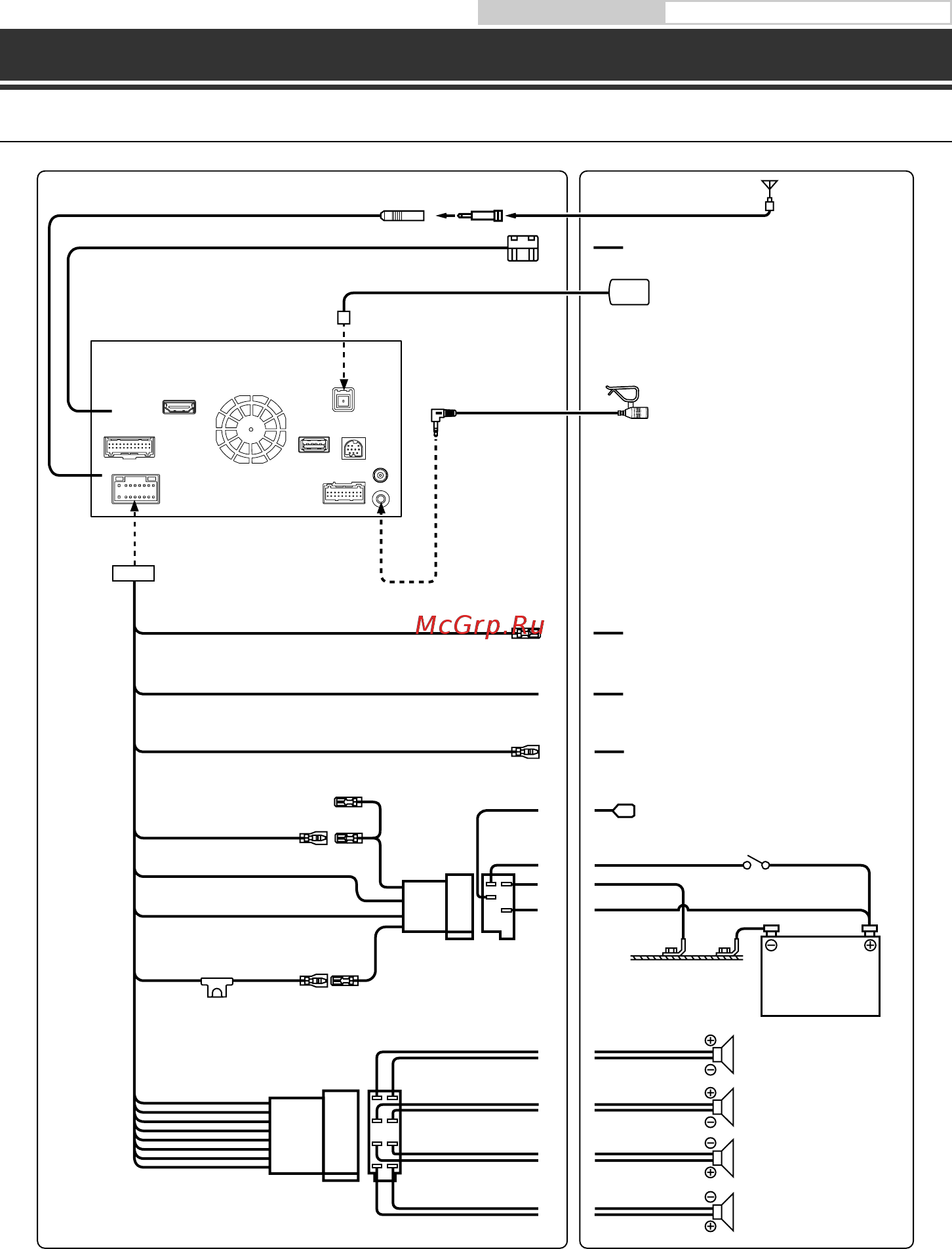

Raccordements
Raccordements 1/2
Microphone (fourni)
REMOTE TURN-ON
Antenne
(Bleu/Blanc)
REVERSE
(Orange/Blanc)
PARKING BRAKE
(Vert)
(Vert/Noir)
Antenne GPS (fournie)
Vers l’amplificateur ou l’égaliseur
Vers le côté positif du fil du signal du feu de recul
du véhicule
Vers le fil du signal du frein à main
Arrière gauche
Avant gauche
Avant droite
Arrière droite
Enceintes
(Blanc)
(Blanc/Noir)
(Gris/Noir)
(Gris)
(Violet/Noir)
(Violet)
Batterie
Clé de contact
(Jaune/Bleu)
IGNITION
(Rouge)
BATTERY
(Jaune)
GND
(Noir)
15 A
Fiche d’antenne ISO
Vers l’antenne électrique
POWER ANT
(Bleu)
Raccor
Au processeur audio externe (PXA-H800, etc.)
