ALPINE X800D-U QRG 68-24567Z45-A (SE)
17-SE
et

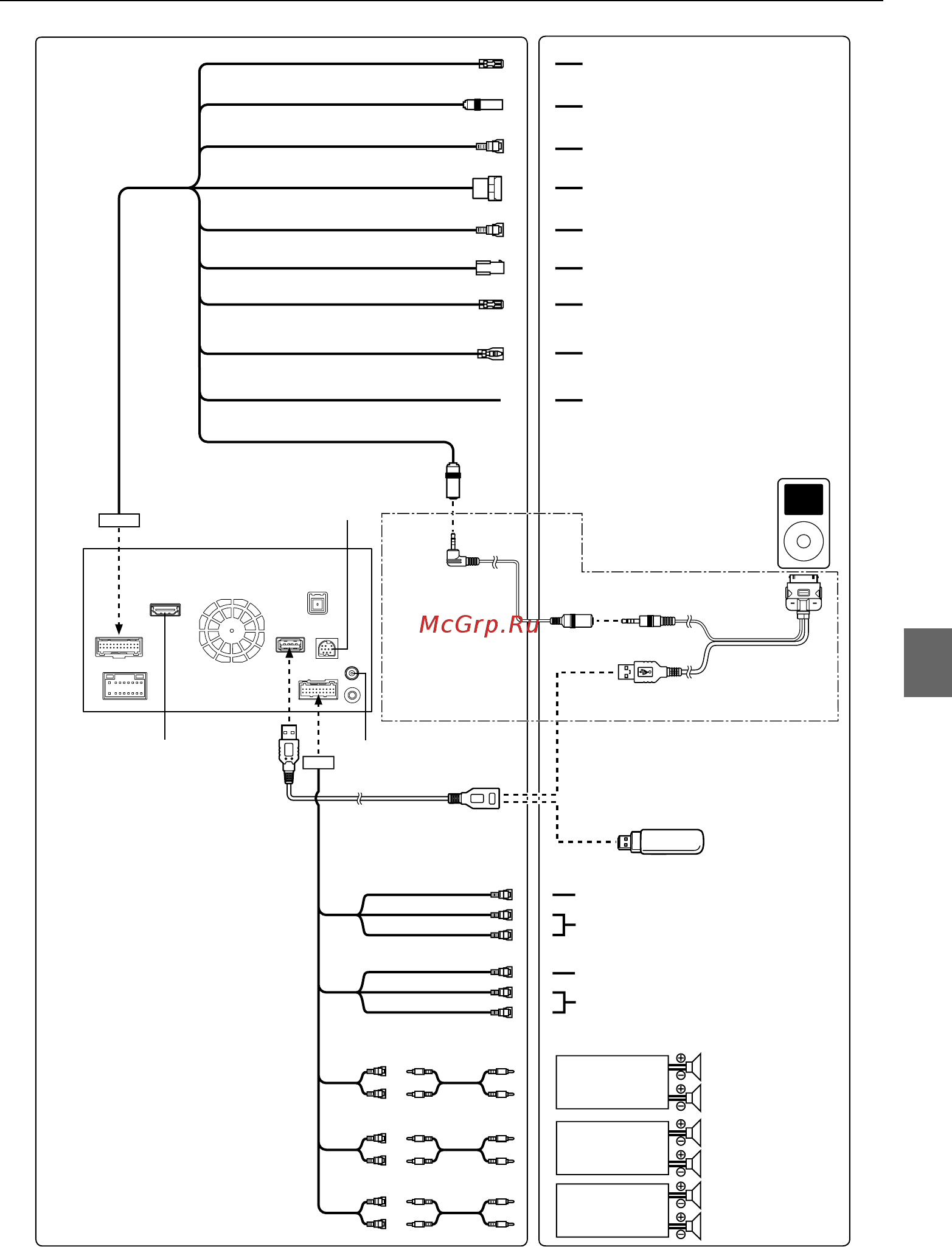

Anslutningar 2/2
SPEED SENSOR
(Grön/Vit)
IPOD VIDEO
Till fordonets hastighetspulsledning
(Brun)
REMOTE IN
(Brun)
Anslut denna till
DAB-antennen
Förlängningskabel för
USB (medföljer)
En iPod/iPhone-enhet
(säljs separat)
Anslutningssats KCU-461iV
(säljs separat)
USB-minne
(säljs separat)
MIX CONT
(Grön/Vit)
STEERING REMOTE
BEEP/NAVIRG
CAMERA1
CAMERA2
REMOTE OUT
Anslut denna till boxen för fordonets
bildskärmsgränssnitt (tillval)
Anslut denna till HDMI-utgången
(Gul)
(Röd)
(Vit)
(Gul)
(Röd)
(Vit)
Till videoutgångsanslutning
Till ljudutgångsanslutningar (R, L)
Till videoingångsanslutning
Till ljudingångsanslutningar (R, L)
Förstärkare
Förstärkare
Förstärkare
Vänster bak
Höger bak
Vänster fram
Höger fram
Subwoofer-högtalare
Till guidestyrningens ingångsterminal
Till rattstyrningens gränssnittsdosa
Till guideingångsanslutning
Till Back-/Annan/kamera
Till Front/Backkamera
Till fjärrstyrningsingång
Till fjärrstyrningsutgångens kabel
Till CAN-gränssnittsbox
