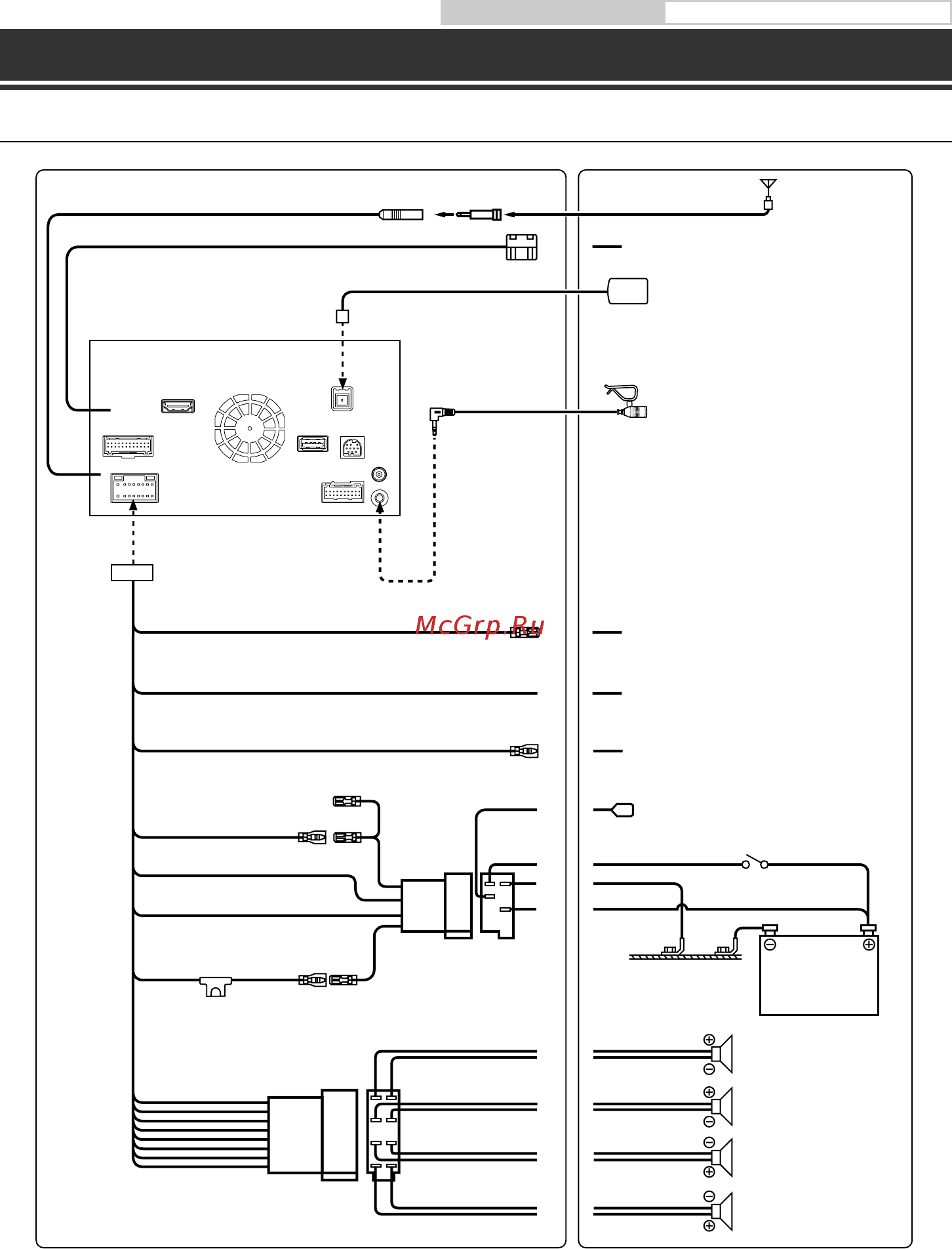

Alpine INE-W987D [158/184] Соединения
![Alpine INE-W987D [158/184] Соединения](/views2/1223840/page158/bg9e.png)
Микрофон (в комплекте)
REMOTE TURN-ON
Антенна
(Синий/Белый)
REVERSE
(Оранжевый/Белый)
PARKING BRAKE
(Зеленый)
(Зеленый/Черный)
Антенна GPS (входит в комплект)
К усилителю или эквалайзеру
К плюсовой клемме сигнального провода
лампочки заднего хода автомобиля
К сигнальному проводу стояночного тормоза
Тыловой левый
Фронтальный левый
Фронтальный правый
Тыловой правый
Динамики
(Белый)
(Белый/Черный)
(Серый/Черный)
(Серый)
(Фиолетовый/Черный)
(Фиолетовый)
Батарея
Замок зажигания
(Желтый/Синий)
IGNITION
(Красный)
BATTERY
(Желтый)
GND
(Черный)
15A
Антенный ISO-разъем
К питанию антенны
POWER ANT
(Синий)
К внешнему аудиопроцессору (PXA-H800 и т. д.)
ALPINE X800D-U QRG 68-24567Z45-A (RU)
16-RU
Руководство по эксплуатации Соединения
Соединения
Соединения 1/2
