![Alpine INE-W987D [19/184] Connections 2 2](/img/pdf.png)
Alpine INE-W987D [19/184] Connections 2 2
![Alpine INE-W987D [19/184] Connections 2 2](/views2/1223840/page19/bg13.png)
SPEED SENSOR
(Green/White)
IPOD VIDEO
To the vehicle speed pulse line
(Brown)
REMOTE IN
(Brown)
Connect this to DAB Antenna
USB extension cable
(Included)
iPod/iPhone
(Sold separately)
Connection kit KCU-461iV
(Sold separately)
USB Memory
(Sold separately)
ALPINE X800D-U QRG 68-24567Z45-A (EN)
17-EN
car

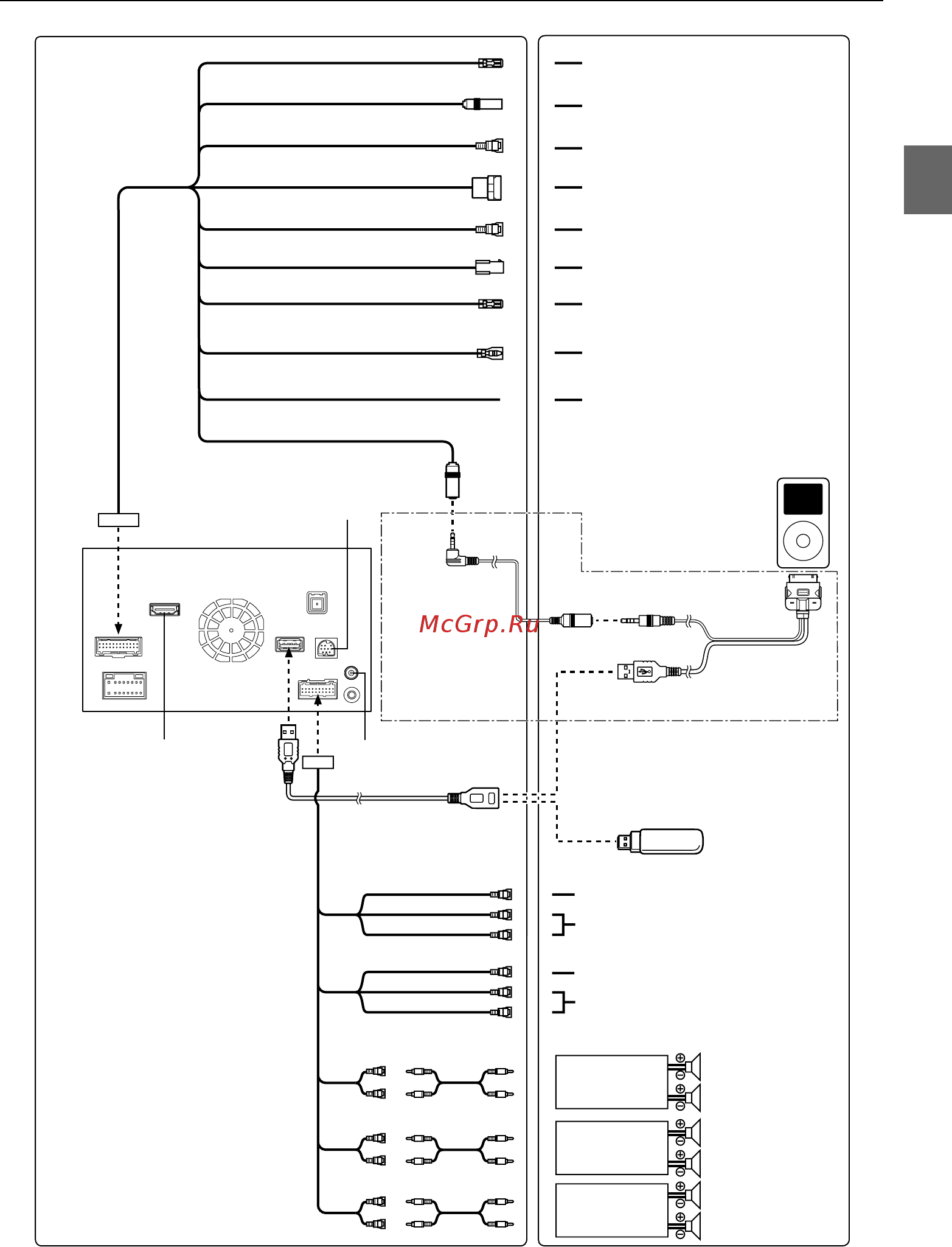

Connections 2/2
MIX CONT
(Green/White)
STEERING REMOTE
BEEP/NAVIRG
CAMERA1
CAMERA2
REMOTE OUT
Connect this to the optional
Vehicle Display Interface box
Connect this to HDMI output connector
(Yellow)
(Red)
(White)
(Yellow)
(Red)
(White)
To Video Output terminal
To Audio Output terminals (R, L)
To Video Input terminal
To Audio Input terminals (R, L)
Amplifier
Amplifier
Amplifier
Rear Left
Rear Right
Front Left
Front Right
Subwoofers
To guide control input terminal
To steering remote control interface box
To Guide Input terminal
To Rear/Other/camera
To Front/Rear camera
To remote input lead
To remote output lead
To CAN Interface box
