ALPINE X800D-U QRG 68-24567Z45-A (DE)
16-DE

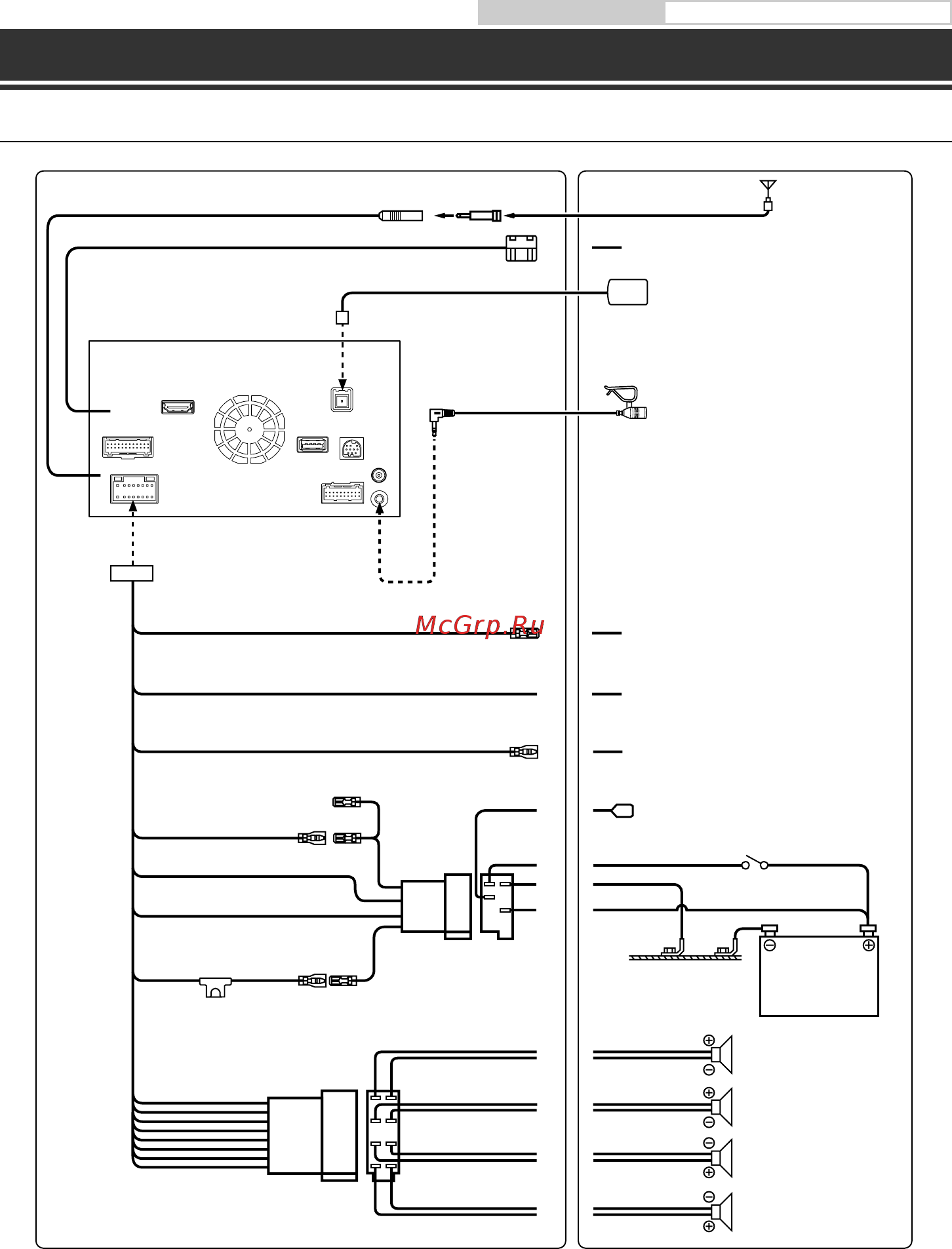

Bedienungsanleitung Anschlüsse
Anschlüsse
Anschlüsse 1/2
Mikrofon (mitgeliefert)
REMOTE TURN-ON
Antenne
(Blau/Weiß)
REVERSE
(Orange/Weiß)
PARKING BRAKE
(Grün)
(Grün/Schwarz)
GPS-Antenne (mitgeliefert)
An den Verstärker bzw. Equalizer
An die Plusader des Rückfahrscheinwerferkabels
am Fahrzeug
An das Handbremsen-Signalkabel
Hinten links
Vorne links
Vorne rechts
Hinten rechts
Lautsprecher
(Weiß)
(Weiß/Schwarz)
(Grau/Schwarz)
(Grau)
(Violett/Schwarz)
(Violett)
Batterie
Zündschloss
(Gelb/Blau)
IGNITION
(Rot)
BATTERY
(Gelb)
GND
(Schwarz)
15A
ISO-Antennenstecker
An die Motorantenne
POWER ANT
(Blau)
Anschl
An den externen Audioprozessor (PXA-H800 usw.)
