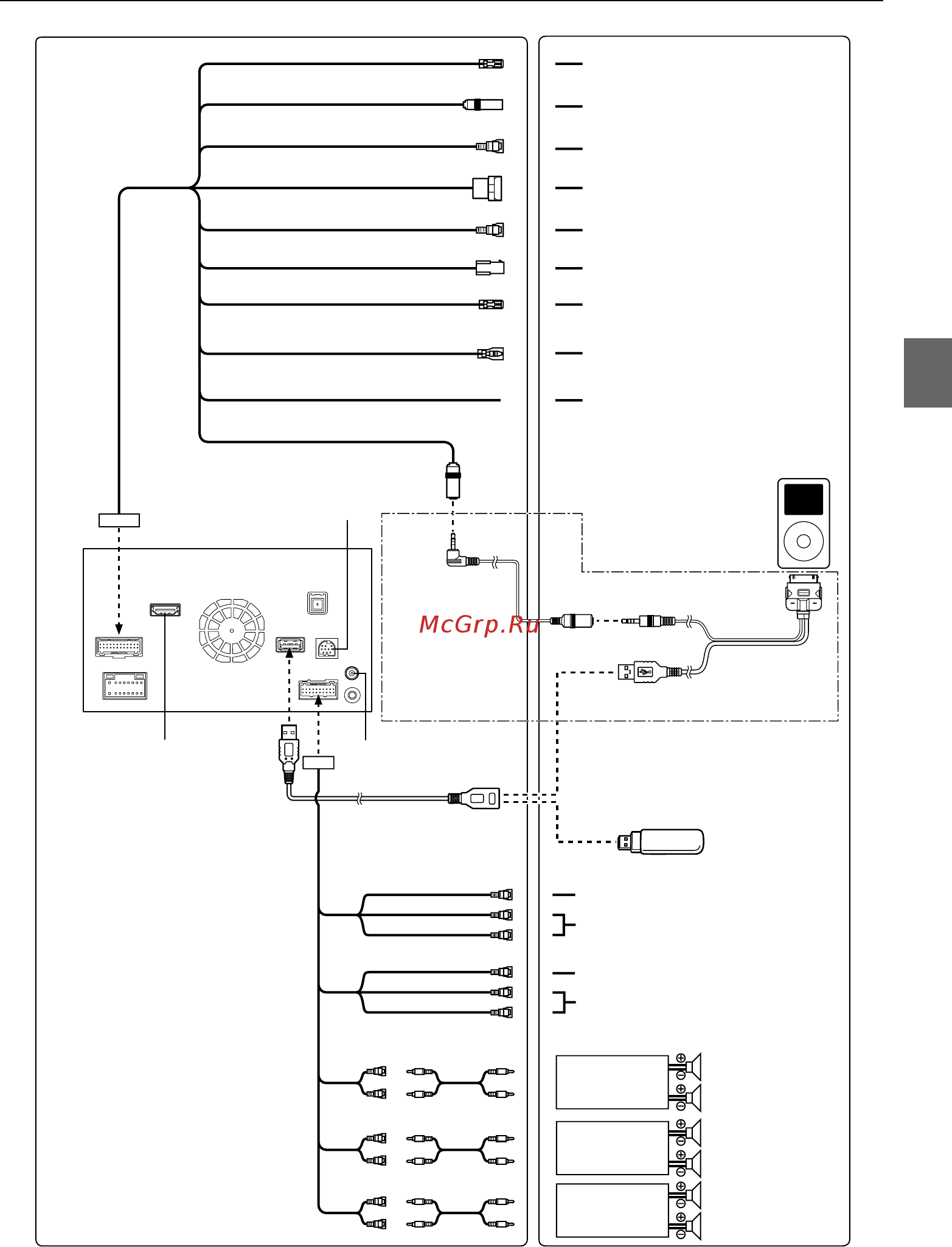

Raccordements 2/2
SPEED SENSOR
(Vert/Blanc)
IPOD VIDEO
À la ligne du capteur de vitesse du véhicule
(Brun)
REMOTE IN
(Brun)
À raccorder à l’antenne DAB
Câble d’extension USB
(fourni)
iPod/iPhone
(vendu séparément)
Kit de connexion KCU-461iV
(vendu séparément)
Clé USB
(vendue séparément)
MIX CONT
(Vert/Blanc)
STEERING REMOTE
BEEP/NAVIRG
CAMERA1
CAMERA2
REMOTE OUT
Connectez ceci au boîtier optionnel
de l’interface d’affichage pour véhicule
À raccorder au connecteur
de sortie HDMI
(Jaune)
(Rouge)
(Blanc)
(Jaune)
(Rouge)
(Blanc)
À la borne de sortie vidéo
Aux bornes de sortie audio (R, L)
À la borne d’entrée vidéo
Aux bornes d’entrée audio (R, L)
Amplificateur
Amplificateur
Amplificateur
Arrière gauche
Arrière droite
Avant gauche
Avant droite
Caissons de graves
À la borne d’entrée de contrôle du guide
Vers le boîtier d’interface de la
télécommande au volant
À la borne d’entrée du guide
À la caméra arrière/autre
Pour la Caméra frontale/de recul
Vers le fil d’entrée de la télécommande
Vers fil de sortie de la télécommande
Au boîtier de l’interface CAN
