ALPINE X800D-U QRG 68-24567Z45-A (RU)
15-RU
Для INE-W987D
Монтажная рамка
(в комплекте)
Приборная панель
Данное устройство
Лицевая панель*
2
(в комплекте)
Нажимные
пластины*
1
Ключ для
кронштейна
Резиновый колпачок
(в комплекте)
Шестигранный
болт (в комплекте)
*1
Если установленный монтажная рамка не
закреплен в приборной панели, то эту проблему
можно устранить за счет небольшого расширения
нажимных пластин.
*2
Можно установить входящую в комплект лицевую панель.

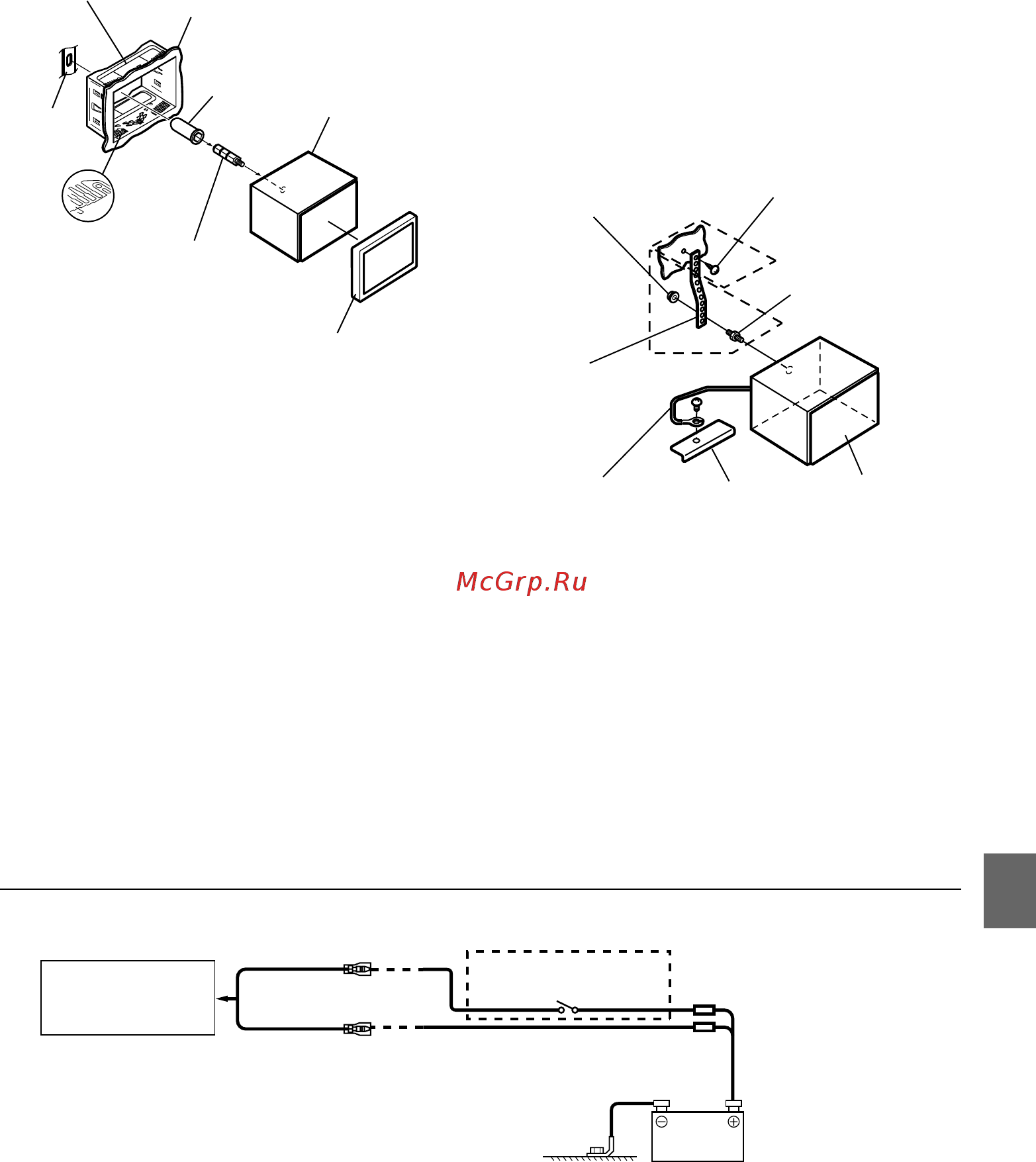

5 Если автомобиль оборудован
кронштейном, вставьте длинный болт
с шестигранной головкой в заднюю
панель устройства INE-W987D и
наденьте на болт резиновый колпачок.
Если автомобиль не оборудован
кронштейном, укрепите на главном
блоке металлическую монтажную
полосу (не входит в комплект).
e Прикрепите заземляющий провод
устройства к зачищенной от краски
металлической поверхности с помощью
винта (*1), уже закрепленного на корпусе
автомобиля. Подключите все выводы
устройства INE-W987D в соответствии с
описанием, представленным в разделе
ПОДКЛЮЧЕНИЕ.
Данное
устройство
Шуруп
Корпус
*
1
*
2
Шестигранная гайка (M5)
Двухсторонний болт
Металлическая
монтажная полоса
Вывод
заземления
Винты с маркировкой “*2”: используйте
соответствующие винты для выбранного места
установки.
6 Вставьте устройство INE-W987D в
монтажную рамку до щелчка. Это
гарантирует правильную фиксацию
устройства и не позволяет ему случайно
выскочить из Нее.
•
Схема подключения однополюсного выключателя (приобретается
дополнительно)
(Если источник питания ACC недоступен)
ОДНОПОЛЮСНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
(приобретается дополнительно)
X800D-U/INE-W987D
ACC
(Красный)
BATTERY
(Желтый)
ПРЕДОХРАНИТЕЛЬ (5 A)
(приобретается дополнительно)
ПРЕДОХРАНИТЕЛЬ (20 A)
(приобретается дополнительно)
Батарея
Если в автомобиле не установлен источник питания ACC, установите приобретаемые дополнительно
однополюсный переключатель и предохранитель.
Показанные выше схема подключения и сила тока предохранителя применяются в случае индивидуального
использования устройства X800D-U/INE-W987D.
Если переключаемый вывод питания (зажигание) устройства X800D-U/INE-W987D напрямую подключен к
положительному (+) полюсу автомобильного аккумулятора, устройство X800D-U/INE-W987D потребляет
небольшой ток (несколько сотен миллиампер) даже при выключении переключателя питания, и аккумулятор
может разрядиться.
•
•
•
сь в
очное;
а
роший
итном
менять
е для
твлекают
му
ваете
авление
ом месте
овного
ю рамку
