Сплитстоун GM-245 3835 [10/37] В состав блока управления также входит силовая вилка установлена на панели стойки поз рисунок 1 разъем для подключения машины к электрической сети ее ответная часть розетка силовая поз 6 также поставляется в комплекте с машиной монтаж силового элек трического кабеля к розетке рисунок 4 осуществляется самостоятельно пользователем длина силового кабеля определяется расстоянием от источника питания до максимально удаленного места на территории где производятся работы плюс 2 3 метра

Блок управления поз 0 рисунок 3 служит для запуска электродвигателя и для его останова в том числе при аварийной ситуации а также предназначен для защиты электродвигателя от короткого замыкания и перегрева обмотки происходит автоматическое отключение и ос танов электродвигателя 9

Блок управления представляет собой автомат защиты двигателя встроенный в специальный корпус в корпус встроена индикаторная лампа зеленого цвета при подключении машины к электрической сети лампа загорается по центру корпуса расположен выключатель управ ления блоком при повороте выключателя по часовой стрелке происходит запуск электро двигателя а против часовой стрелки его останов 9

Внимание владелец лишается права проведения бесплатного гаран тийного ремонта в случае самовольного проникновения внутрь корпуса блока управления 9

Корпус блока управления опломбирован в двух местах 9

Описание и принцип работы 9

Рисунок 3 блок управления и защиты электродвигателя 9

Руководство по эксплуатации мозаично шлифовальная машина gm 245 9

Электрическая схема машины показана на рисунке 4 9

В состав блока управления также входит силовая вилка установлена на панели стойки поз рисунок 1 разъем для подключения машины к электрической сети ее ответная часть розетка силовая поз 6 также поставляется в комплекте с машиной монтаж силового элек трического кабеля к розетке рисунок 4 осуществляется самостоятельно пользователем длина силового кабеля определяется расстоянием от источника питания до максимально удаленного места на территории где производятся работы плюс 2 3 метра 10

Внимание все электромонтажные работы должны проводиться спе циалистом электриком 10

Мозаично шлифовальная машина gm 245 руководство по эксплуатации 10

Описание и принцип работы 10

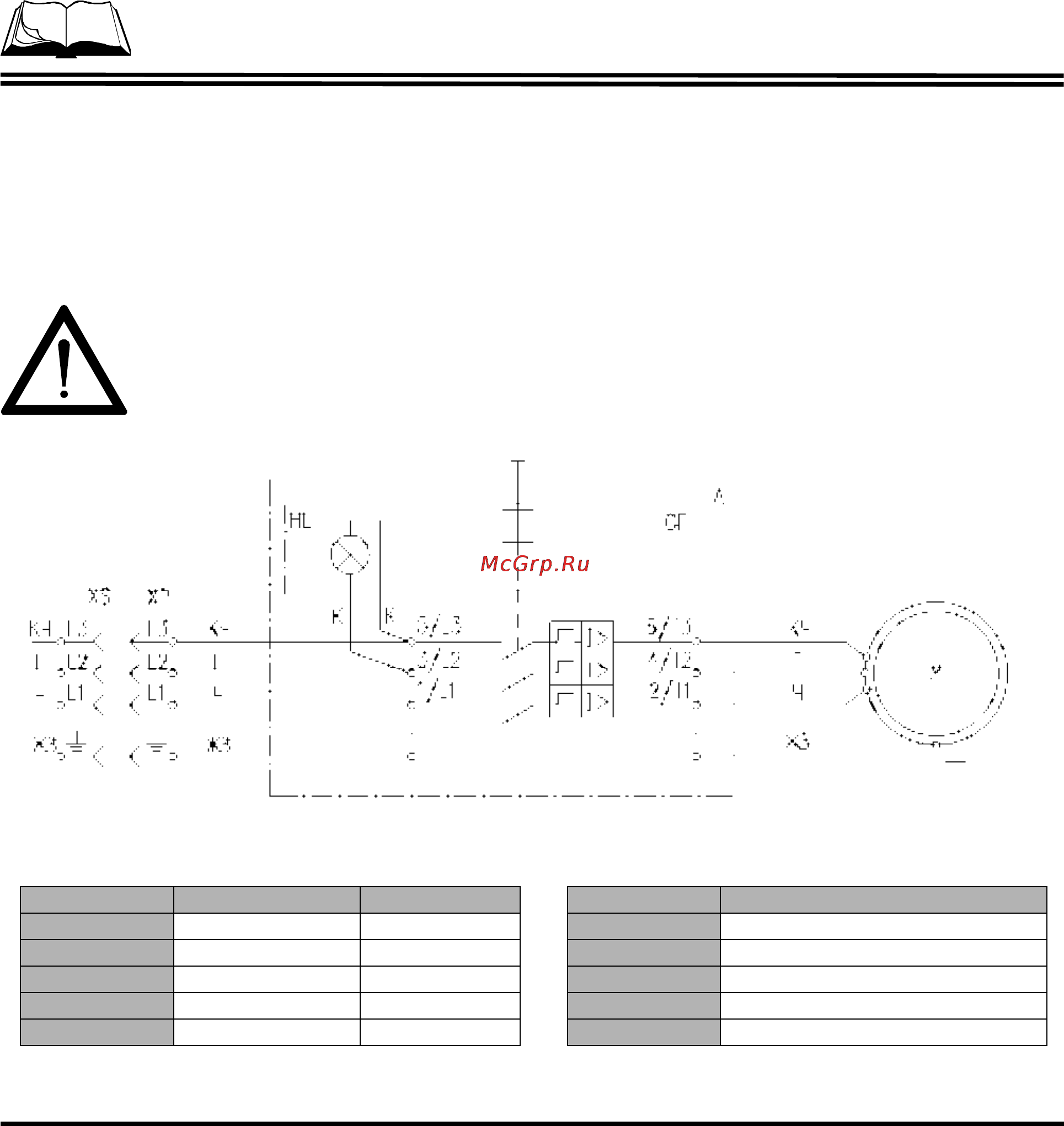

Рисунок 4 электрическая схема машины 10

Маркировка 11

Описание и принцип работы 11

Руководство по эксплуатации мозаично шлифовальная машина gm 245 11

Выбор инструмента 12

Мозаично шлифовальная машина gm 245 руководство по эксплуатации 12

Описание и принцип работы 12

Описание и принцип работы 13

Руководство по эксплуатации мозаично шлифовальная машина gm 245 13

Использование по назначению 14

Мозаично шлифовальная машина gm 245 руководство по эксплуатации 14

Эксплуатационные ограничения 14

Использование по назначению 15

Меры безопасности 15

Руководство по эксплуатации мозаично шлифовальная машина gm 245 15

Использование по назначению 16

Мозаично шлифовальная машина gm 245 руководство по эксплуатации 16

Подготовка к работе 16

Использование по назначению 17

Руководство по эксплуатации мозаично шлифовальная машина gm 245 17

Использование по назначению 18

Мозаично шлифовальная машина gm 245 руководство по эксплуатации 18

Внимание 19

Использование по назначению 19

Порядок работы 19

Руководство по эксплуатации мозаично шлифовальная машина gm 245 19

Внимание 20

Действия в экстремальных ситуациях 20

Использование по назначению 20

Мозаично шлифовальная машина gm 245 руководство по эксплуатации 20

Общие указания 21

Руководство по эксплуатации мозаично шлифовальная машина gm 245 21

Техническое обслуживание 21

Внимание 22

Меры безопасности 22

Мозаично шлифовальная машина gm 245 руководство по эксплуатации 22

Техническое обслуживание 22

В случае необходимости выставите шкивы раздел 3 23

В случае необходимости натяните ремни раздел 3 23

Порядок технического обслуживания 23

Проверка клиновых ремней 23

Проверка производится в следующей последовательности 23

Проверьте взаимное расположение шкивов отклонение ручьев шкива поз 8 двигателя и шкива поз 2 редуктора поз 1 от общей плоскости не должно превышать 1мм рисунок 10 23

Проверьте натяжение ремней поз 5 приложив усилие 40н 4кгс в середине пролета ме жду шкивами поз 8 и 42 прогиб ремня должен быть в пределах 10 14мм рисунок 10 23

Рисунок 10 проверка клиновых ремней 23

Руководство по эксплуатации мозаично шлифовальная машина gm 245 23

Снимите ограждение поз 7 отвернув четыре гайки поз 3 рисунок 11 23

Техничекое обслуживание двигателя заключается в его визуальном осмотре на предмет по ломки трещин целостности кабельного ввода и надежности крепления в нем кабеля корпус двигателя необходимо поддерживать в чистом состоянии 23

Техническое обслуживание 23

Техническое обслуживание двигателя 23

Установите ограждение поз 7 затяните четыре гайки поз 3 рисунок 11 23

Внимание в целях предотвращения нарушения заводской уста новки двигателя поз 4 ослабление затяжки болтов поз 4 произво дить только в крайнем случае 24

Закручивая болт поз 5 натяжителя поз натяните ремни поз 5 до состояния при кото ром приложив усилие 40н 4кгс в середине пролета между шкивами поз 8 и 42 прогиб ремня составит 10 14мм рисунок 10 24

Затяните болты поз 3 крепления кронштейна поз двигателя поз 4 и проверьте взаим ное расположение шкивов отклонение ручьев шкива поз 8 двигателя и шкива поз 2 ре дуктора поз 1 от общей плоскости не должно превышать 1мм рисунок 10 в случае большего отклонения ослабьте затяжку болтов поз 4 крепления двигателя поз 4 и от корректируйте положение двигателя 24

Мозаично шлифовальная машина gm 245 руководство по эксплуатации 24

Натяжение клиновых ремней 24

Натяжение ремней производится в следующей последовательности рисунок 11 24

Перед натяжением ремней болты поз 5 крепления кронштейна поз двигателя поз 4 должны быть отвернуты на несколько оборотов 24

После регулировки затяните болты поз 4 24

Рисунок 11 замена и натяжение клиновых ремней 24

Техническое обслуживание 24

Руководство по эксплуатации мозаично шлифовальная машина gm 245 25

Техническое обслуживание 25

Для смазки подшипников колеса необходимо демонтировать рисунок 13 o открутите два болта поз 3 o вытащите колесную ось из корпуса машины o ослабьте затяжку винтов поз 6 в ступицах рычагов поз o снимите рычаги а затем колеса с оси поз 6 26

Колеса поз 8 рисунок 13 оснащены роликовыми подшипниками 26

Мозаично шлифовальная машина gm 245 руководство по эксплуатации 26

Осмотрите подшипник находящийся внутри ступицы колеса при повреждении сепара тора колесо необходимо заменить 26

Перед установкой колеса равномерно нанесите на подшипник смазку литол 24 26

Промойте подшипник уайт спиритом или керосином 26

Рисунок 13 техническое обслуживание колес 26

Техническое обслуживание 26

Техническое обслуживание колес 26

Установите колесо установка производится в последовательности обратной демонтажу колес 26

Меры безопасности 27

Общие указания 27

Руководство по эксплуатации мозаично шлифовальная машина gm 245 27

Текущий ремонт 27

Мозаично шлифовальная машина gm 245 руководство по эксплуатации 28

Перечень возможных неисправностей и методы их устранения 28

Текущий ремонт 28

Руководство по эксплуатации мозаично шлифовальная машина gm 245 29

Транспортирование 29

Хранение 29

Хранение и транспортирование 29

Каталог запасных частей 30

Мозаично шлифовальная машина gm 245 руководство по эксплуатации 30

Каталог запасных частей 31

Руководство по эксплуатации мозаично шлифовальная машина gm 245 31

Каталог запасных частей 32

Мозаично шлифовальная машина gm 245 руководство по эксплуатации 32

Каталог запасных частей 33

Перечень запчастей к машине gm 245 5 5 с электродвигателем аир 112 m4 33

Руководство по эксплуатации мозаично шлифовальная машина gm 245 33

Таблица 6 33

Каталог запасных частей 34

Мозаично шлифовальная машина gm 245 руководство по эксплуатации 34

Продолжение таблицы 6 34

Каталог запасных частей 35

Перечень запчастей к машине gm 245 7 5 с электродвигателем аир 112 m2 35

Руководство по эксплуатации мозаично шлифовальная машина gm 245 35

Таблица 7 35

Каталог запасных частей 36

Мозаично шлифовальная машина gm 245 руководство по эксплуатации 36

Продолжение таблицы 7 36
