Руководство по эксплуатации Мозаично-шлифовальная машина GM-245
12
1 Описание и принцип работы
1.5 Маркировка

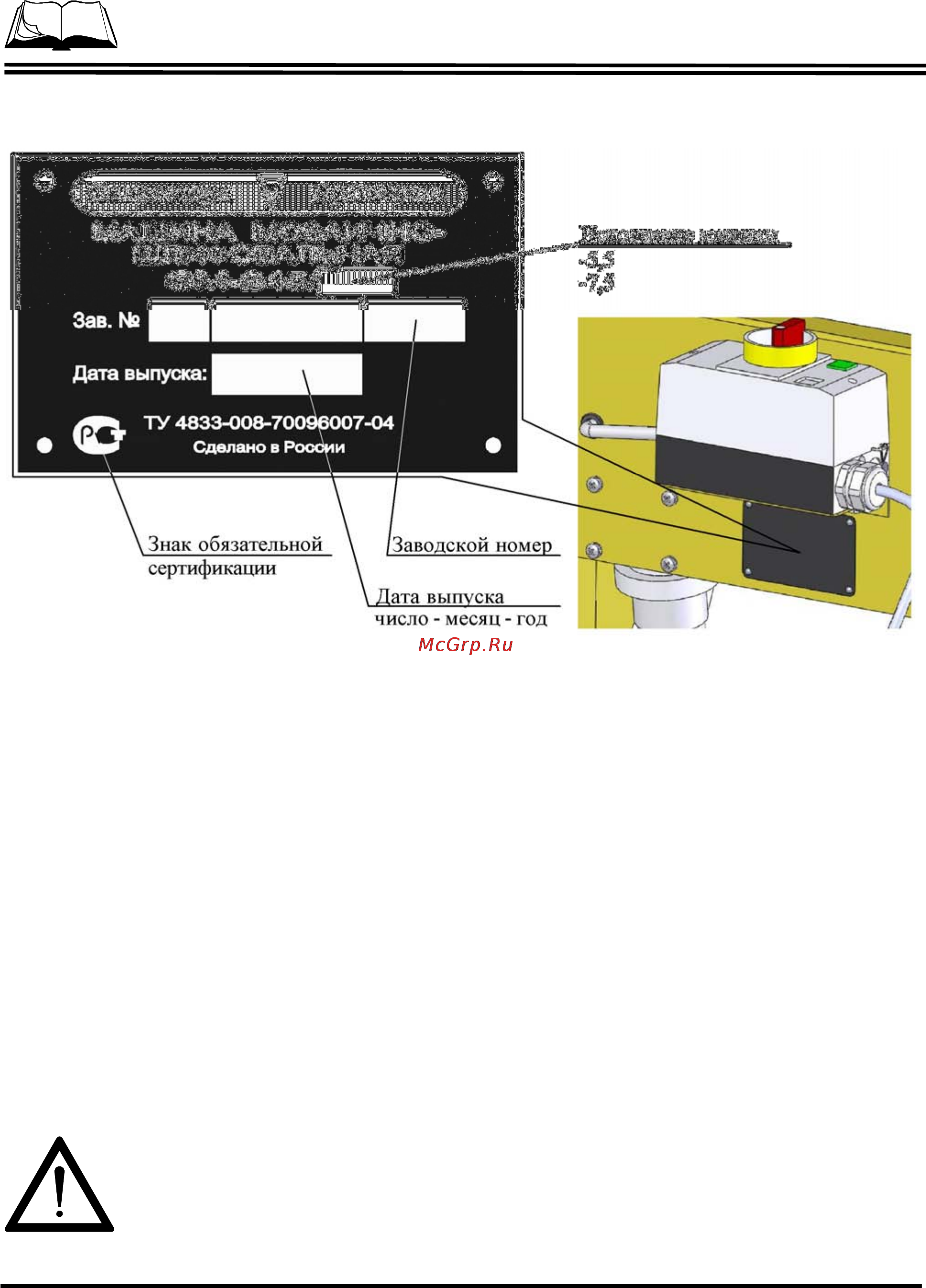

Рисунок 5 - Маркировка
На машине, на панели стойки, прикреплена табличка, на которой указаны:
• предприятие-изготовитель: «Сплитстоун»;
• наименование изделия;
• обозначение изделия;
• технические условия, по которым изготовлена машина;
• заводской номер;
• дата выпуска;
• знак обязательной сертификации;
• страна, где изготовлена машина: «Сделано в России».
На табличке должно быть обязательно указаны исполнение машины, заводской номер и дата
выпуска. Данные на табличке должны совпадать с данными в паспорте на данную машину.
ВНИМАНИЕ! Владелец лишается права проведения бесплатного гаран-
тийного ремонта в случае несоответствия данных на табличке, прикреп-
ленной на стойке машины, и данных, указанных в паспорте на данную
машину. Самовольное исправление данных как на табличке, так и в пас-
порте ведет также к лишению прав владельца на проведение бесплатного
гарантийного ремонта
