Мозаично-шлифовальная машина GM-245 Руководство по эксплуатации
27
3 Техническое обслуживание
3.3.6 Техническое обслуживание колес
• Колеса поз.48 (рисунок 13) оснащены роликовыми подшипниками.
• Для смазки подшипников колеса необходимо демонтировать (рисунок 13):
o открутите два болта поз.73;
o вытащите колесную ось из корпуса машины;
o ослабьте затяжку винтов поз.76 в ступицах рычагов поз.3;
o снимите рычаги, а затем колеса с оси поз.26.
• Промойте подшипник уайт-спиритом или керосином.
• Осмотрите подшипник, находящийся внутри ступицы колеса. При повреждении сепара-
тора колесо необходимо заменить.
• Перед установкой колеса равномерно нанесите на подшипник смазку Литол-24.
• Установите колесо (установка производится в последовательности обратной демонтажу
колес).
Поз.
Артикул
Наименование Обозначение
Входит в состав
GM
-
245/5,5
GM
-
245/
7
,5
3
2624
Рычаг
ММ605.04.100
+
+
2
6
9877
Ось
ММ605.04.004
+
+
2
7
60948
Втулка
ММ605.04.005
+
+
4
8
35
37
Колесо
L
-
160х40
-
M
LS
+
+
7
3
2983
Болт М10
-
6gх30.88.016
ГОСТ 7798
-
70 (DIN 931, DIN 933)
+
+
7
6
60630
Винт М 6
-
6gх8.88.016
ГОСТ 1477
-
93 (DIN 551)
+
+
8
2
4300
Гайка М10
-
6H.8.016
ГОСТ 5915
-
70 (DIN 934)
+
+
8
5
4252
Шайба 10.65Г.016
ГОСТ 6402
-
70 (DIN 127)
+
+
9
1
4203
Шайба 10.01.016
ГОСТ 11371
-
78 (DIN 125)
+
+

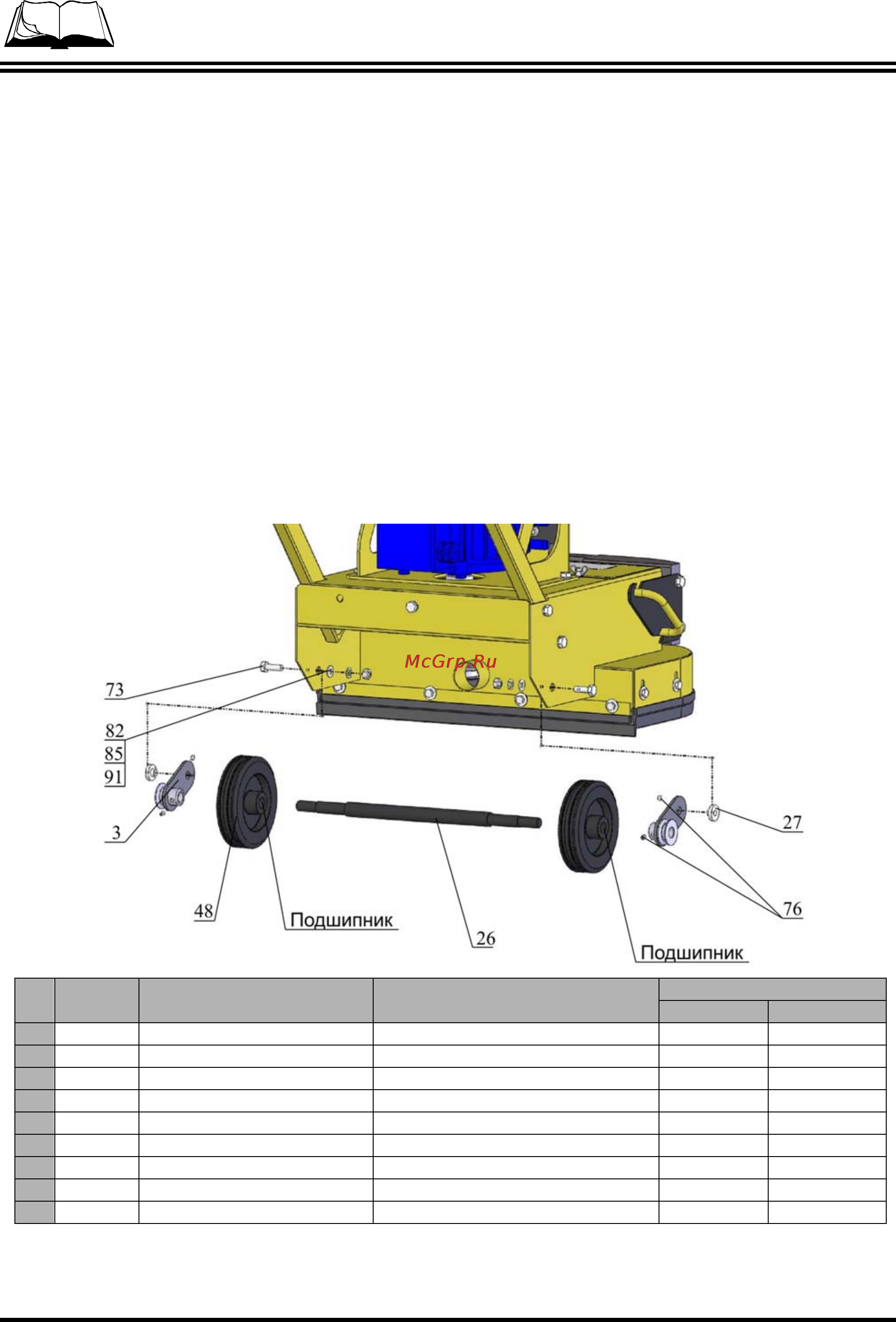

Рисунок 13 – Техническое обслуживание колес
