Руководство по эксплуатации Мозаично-шлифовальная машина GM-245
24
3 Техническое обслуживание
3.3 Порядок технического обслуживания
3.3.1 Техническое обслуживание двигателя
Техничекое обслуживание двигателя заключается в его визуальном осмотре на предмет по-
ломки, трещин, целостности кабельного ввода и надежности крепления в нем кабеля. Корпус
двигателя необходимо поддерживать в чистом состоянии.
3.3.2 Проверка клиновых ремней
Проверка производится в следующей последовательности:
• снимите ограждение поз.17, отвернув четыре гайки поз.83 (рисунок 11);
• проверьте натяжение ремней поз.45, приложив усилие 40Н (4кгс) в середине пролета ме-
жду шкивами поз.18 и 42 (прогиб ремня должен быть в пределах 10…14мм) (рисунок 10);
• в случае необходимости натяните ремни (раздел 3.3.3);
• проверьте взаимное расположение шкивов (отклонение ручьев шкива поз.18 двигателя и
шкива поз.42 редуктора поз.11 от общей плоскости не должно превышать 1мм) (рисунок
10);
• в случае необходимости выставите шкивы (раздел 3.3.3);
• установите ограждение поз.17, затяните четыре гайки поз.83 (рисунок 11).
Поз.
Артикул
Наименование Обозначение
Входит в состав
GM
-
245/5,5
GM
-
245/7,5
11
60875
Редуктор
GM245.04.000
+
+
18
2120
Шкив
ММ605.00.001А
+
+
4
2
60881
Шкив
GM245.04.004
+
+
44
60
896
Электродвигатель
АИР 112 М4 IM1081, N=5,5кВт, n=1500об/мин
+
1013
Электродвигатель
АИР 112 М2 IM1081, N=7,5кВт, n=3000об/мин
+
4
5
3880
Ремень клиновой
AV10x775La, Gates 6211 (XPZ 762)
+
+

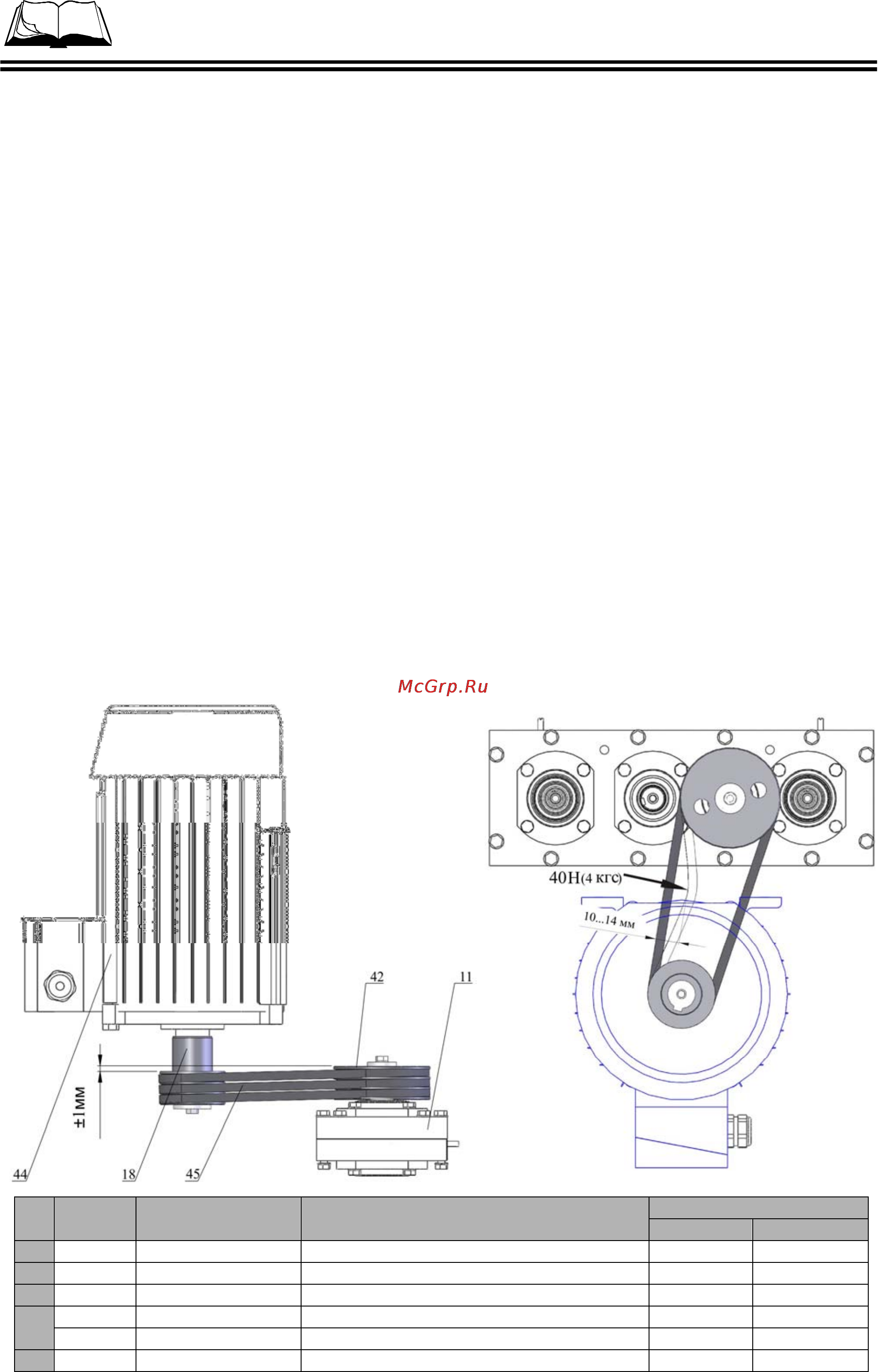

Рисунок 10 – Проверка клиновых ремней
