Мозаично-шлифовальная машина GM-245 Руководство по эксплуатации
19
2 Использование по назначению
Регулировка ограждений рабочей зоны машины:
ВНИМАНИЕ! До начала (и во время) работы необходимо провести ре-
гулировку ограждения рабочей зоны машины так, чтобы резиновые уп-
лотнения плотно прилегали к обрабатываемой поверхности (рисунок 9)
• Регулирование ограждений поз.6 и 7 рабочей зоны машины (рисунок 9) необходимо про-
водить при:
o установке нового комплекта алмазного инструмента;
o постепенном износе алмазного слоя инструмента;
• Порядок регулирования ограждений (проводится при установленном на машину ком-
плекте алмазного инструмента) (рисунок 9):
o установить машину на ровную поверхность (алмазный инструмент соприкасается с
опорной поверхностью);
o ослабить затяжку болтов поз.67 крепления ограждений к корпусу машины;
o переместить ограждения поз.6 и 7 до полного соприкосновения резинового уплотне-
ния с опорной поверхностью (резиновое уплотнение не должно сильно деформиро-
ваться);
o затянуть болты поз.67.
• Ограждение поз.6 может все время находиться в максимально нижнем положении. В та-
ком случае достаточно регулировать высоту только ограждения поз.7.
Новый комплект алмазного инструмента
Проработав
ший комплект алмазного инмтрумента
Поз.
Артикул
Наименование Обозначение
Входит в состав
GM
-
245/5,5
GM
-
245/7,5
6
60915
Ограждение
GM245.00.300
+
+
7
60918
Ограждение
GM245.00.400
+
+
6
7
3368
Болт М 8
-
6gх16.88.016
ГОСТ 7798
-
70 (DIN 931, DIN 933)
+
+

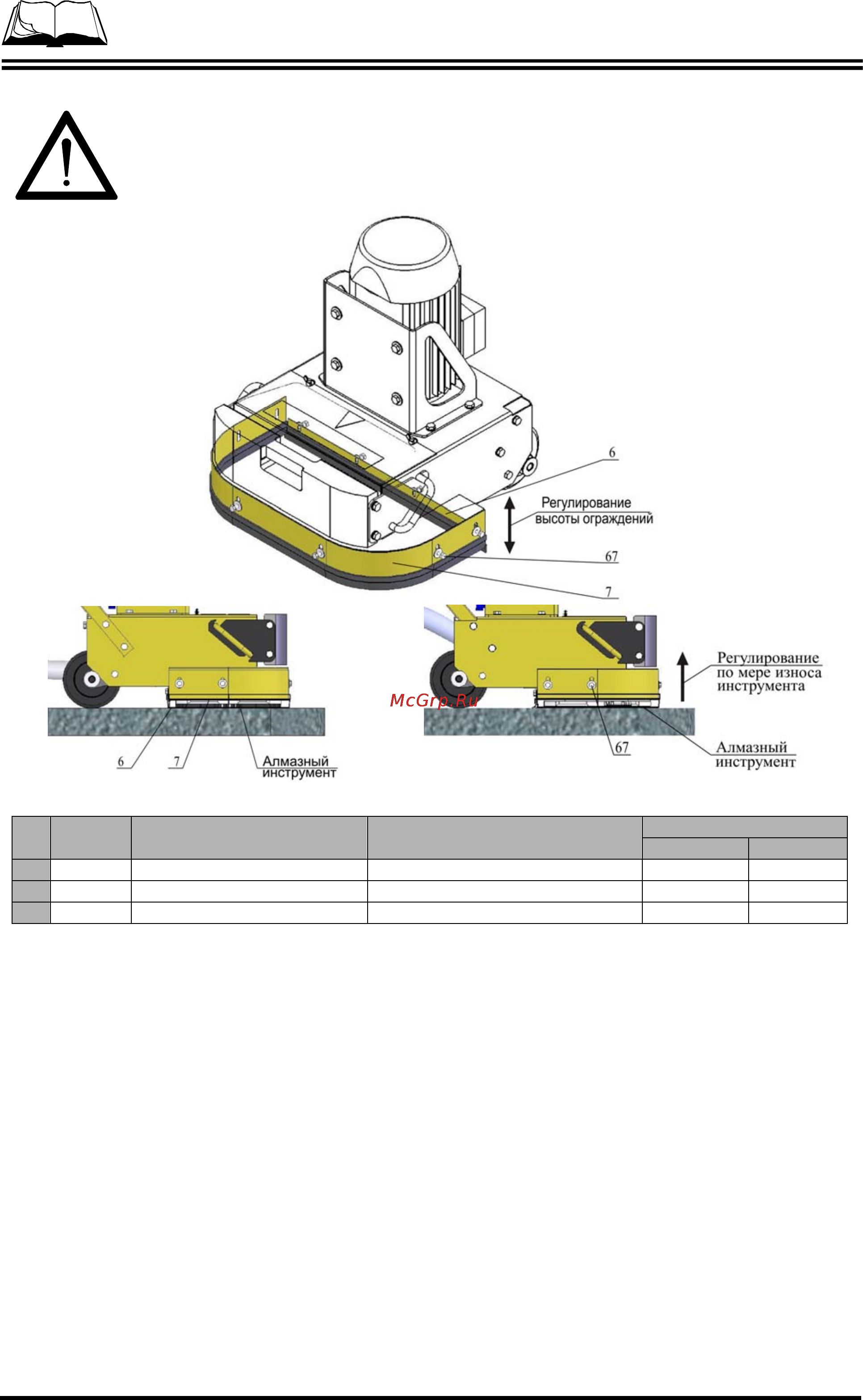

Рисунок 9 – Регулировка ограждений рабочей зоны машины
