Руководство по эксплуатации Мозаично-шлифовальная машина GM-245
18
2 Использование по назначению
Порядок установки/ смены алмазного инструмента:
ВНИМАНИЕ! Перед установкой/сменой алмазного инструмента, маши-
ну обязательно отключить от электрической сети
• Для установки/ смены алмазного инструмента (рисунок 8) необходимо:
o опрокинуть машину;
o выбить использованный алмазный инструмент (если он был установлен);
o очистить лицевую сторону траверсы шлифовальной поз.14 от шлама и грязи (особенно
ложемент траверсы);
o вставить новый алмазный инструмент в ложемент траверсы так, чтобы он не выпадал из
него;
o подключить машину к электрической сети и запустить двигатель (алмазный инструмент
не должен касаться опорной поверхности) – при вращении траверс шлифовальных ал-
мазный инструмент полностью установиться в ложементах траверс;
o проверить направление вращений траверс шлифовальных (направление указано стрел-
ками (рисунок 8)).
ВНИМАНИЕ! Смена направления вращения траверс шлифовальных
производится перемонтажем фазовых проводов в силовой розетке маши-
ны (раздел 1.4, рисунок 4)
Поз.
Артикул
Наименование Обозначение
Входит в состав
GM
-
245/5,5
GM
-
245/7,5
14
60863
Траверса шлифовал
ь
ная
GM245.02.000
+
+

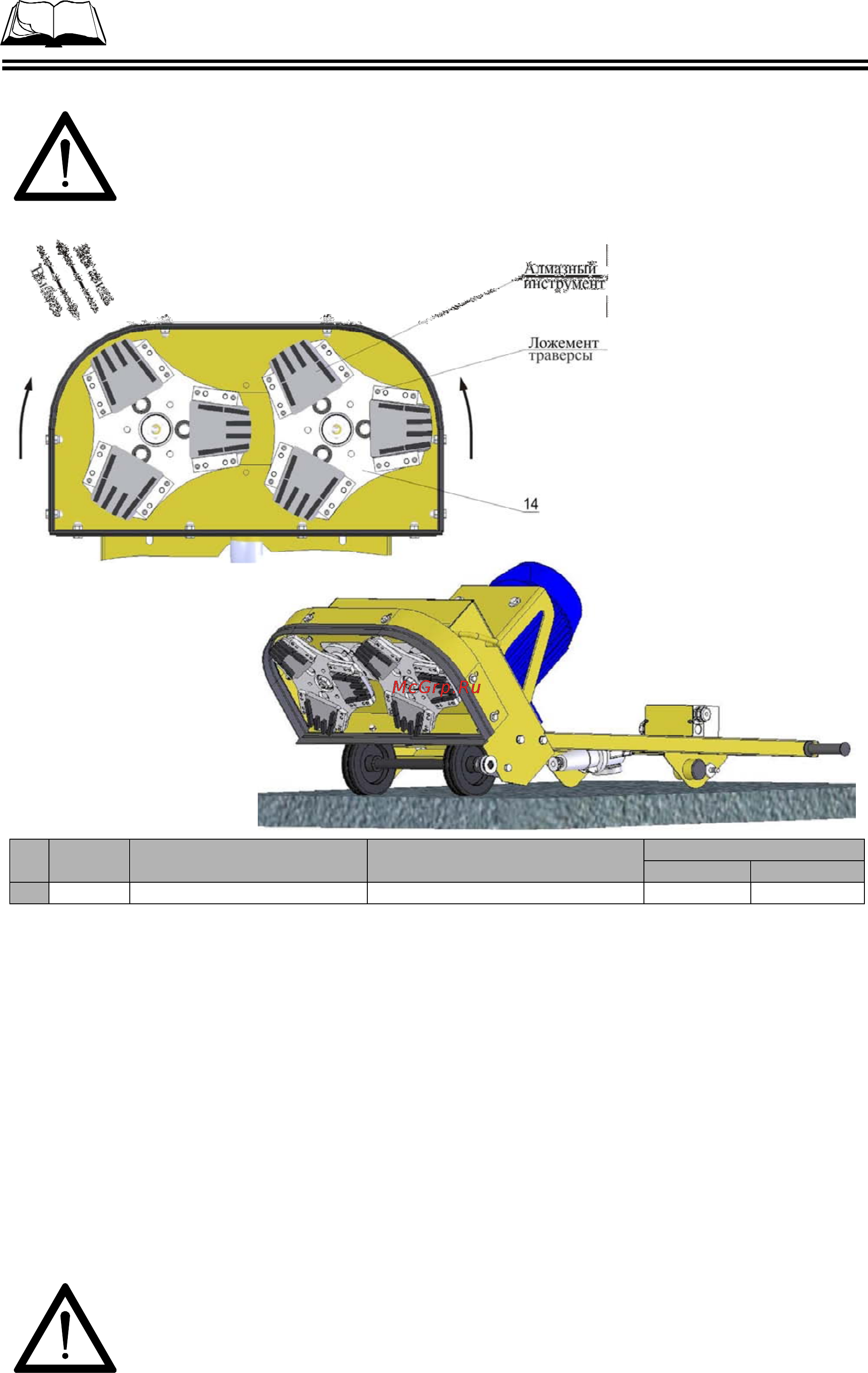

Рисунок 8 – Установка/смена алмазного инструмента
