Сплитстоун GM-245 3835 [9/37] Блок управления
![Сплитстоун GM-245 3835 [9/37] Блок управления](/views2/1022578/page9/bg9.png)
Руководство по эксплуатации Мозаично-шлифовальная машина GM-245
10
1 Описание и принцип работы
1.4 Блок управления
Блок управления поз.10 (рисунок 3) служит для запуска электродвигателя и для его останова
(в том числе при аварийной ситуации), а также предназначен для защиты электродвигателя
от короткого замыкания и перегрева обмотки (происходит автоматическое отключение и ос-
танов электродвигателя).
Электрическая схема машины показана на рисунке 4.
Блок управления представляет собой автомат защиты двигателя встроенный в специальный
корпус. В корпус встроена индикаторная лампа зеленого цвета (при подключении машины к
электрической сети лампа загорается). По центру корпуса расположен выключатель управ-
ления блоком (при повороте выключателя по часовой стрелке происходит запуск электро-
двигателя, а против часовой стрелки – его останов).
Корпус блока управления опломбирован в двух местах.
ВНИМАНИЕ! Владелец лишается права проведения бесплатного гаран-
тийного ремонта в случае самовольного проникновения внутрь корпуса
блока управления
Поз.
Артикул
Наименование Обозначение
Входит в состав
GM
-
245/5,5
GM
-
245/7,5
10
27124
Блок управления 5,5 кВт
БУ5,5
-
М.000
+
27125
Блок управления 7,5 кВт
БУ7,5
-
М.000
+
46
71822
Разъем силовой РСЕ «Twist» 2142-6 (3P+E 16A 400V IP67)
+
+

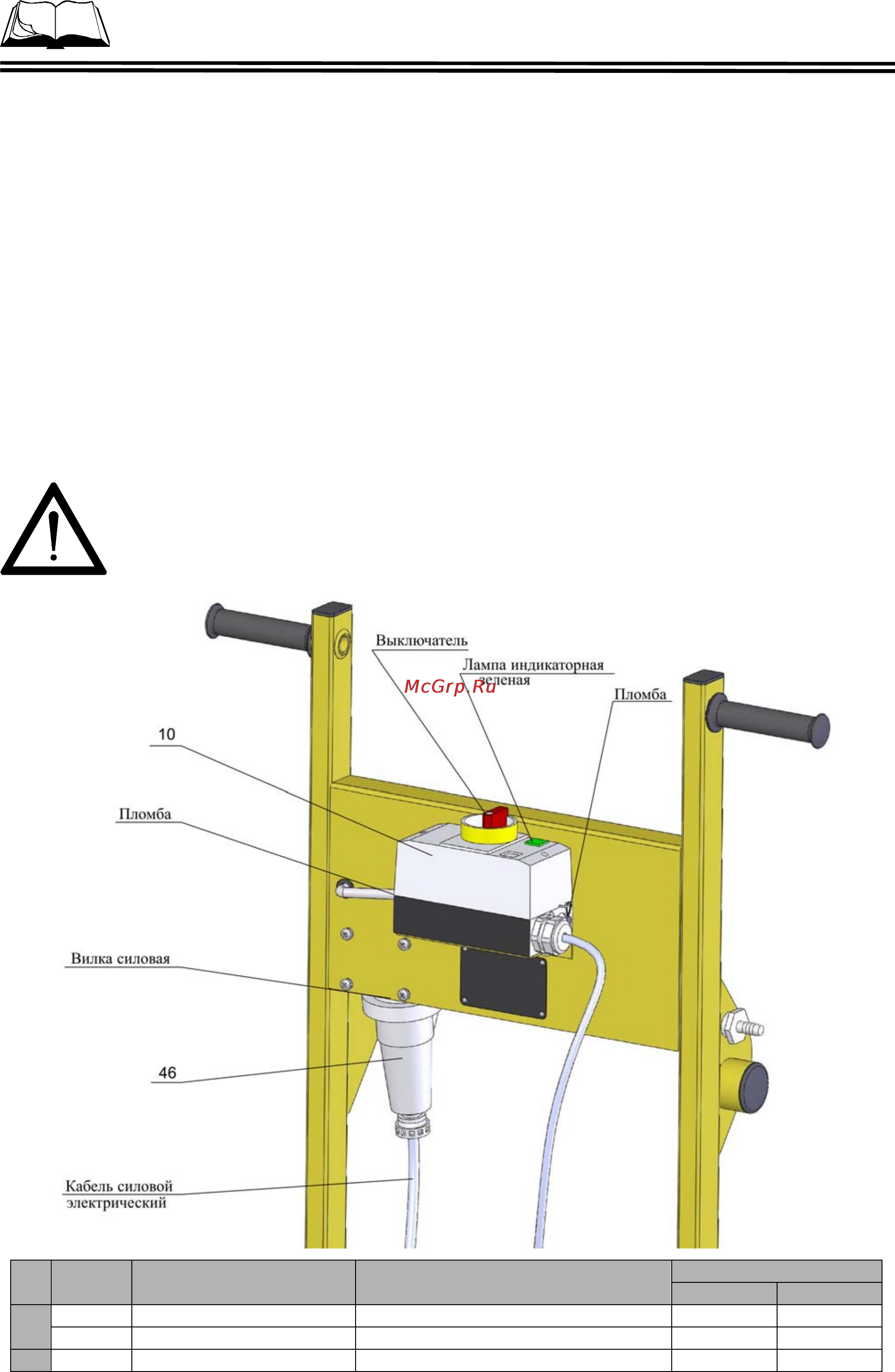

Рисунок 3 – Блок управления и защиты электродвигателя
