Мозаично-шлифовальная машина GM-245 Руководство по эксплуатации
25
3 Техническое обслуживание
3.3.3 Натяжение клиновых ремней

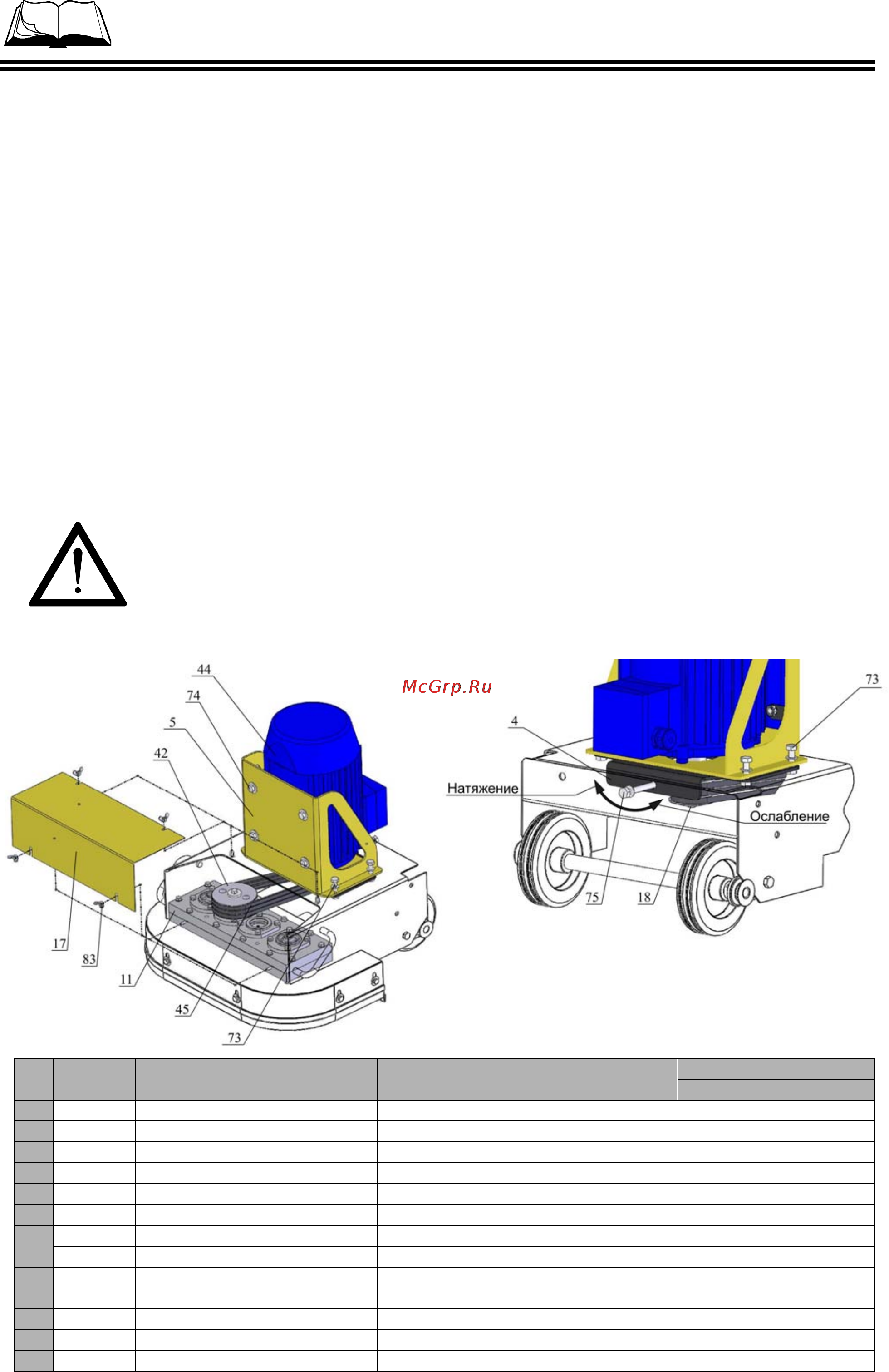

Натяжение ремней производится в следующей последовательности (рисунок 11):
• перед натяжением ремней болты поз.75 крепления кронштейна поз.5 двигателя поз.44
должны быть отвернуты на несколько оборотов;
• закручивая болт поз.75 натяжителя поз.4, натяните ремни поз.45 до состояния, при кото-
ром, приложив усилие 40Н (4кгс) в середине пролета между шкивами поз.18 и 42, прогиб
ремня составит 10…14мм (рисунок 10);
• затяните болты поз.73 крепления кронштейна поз.5 двигателя поз.44 и проверьте взаим-
ное расположение шкивов (отклонение ручьев шкива поз.18 двигателя и шкива поз.42 ре-
дуктора поз.11 от общей плоскости не должно превышать 1мм (рисунок 10)); в случае
большего отклонения, ослабьте затяжку болтов поз.74 крепления двигателя поз.44 и от-
корректируйте положение двигателя;
• после регулировки затяните болты поз.74.
ВНИМАНИЕ! В целях предотвращения нарушения заводской уста-
новки двигателя поз.44 ослабление затяжки болтов поз.74 произво-
дить только в крайнем случае
Поз.
Артикул
Наименование Обозначение
Входит в состав
GM
-
245/5,5
GM
-
245/7,5
4
60897
Натяжитель
GM245.00.100
+
+
5
60899
Кронштейн
GM245.00.200
+
+
11
60875
Редуктор
GM245.04.000
+
+
17
9119
Ограждение
ММ605.00.004А
+
+
18
2120
Шкив
ММ605.00.001А
+
+
4
2
60881
Шкив
GM245.04.004
+
+
44
60896
Электродвигатель
АИР 112 М4 IM1081, N=5,5кВт, n=1500об/мин
+
1013
Электродвигатель
АИР 112 М2 IM1081, N=7,5кВт, n=3000об/мин
+
4
5
3880
Ремень клиновой
AV10x775La, Gates 6211 (
XPZ 762)
+
+
7
3
2983
Болт М10
-
6gх30.88.016
ГОСТ 7798
-
70 (DIN 931, DIN 933)
+
+
7
4
4013
Болт М10
-
6gх35.88.016
ГОСТ 7798
-
70 (DIN 931, DIN 933)
+
+
7
5
4017
Болт М10
-
6gх90.88.016
DIN 933
+
+
8
3
4302
Гайка
-
барашек М 6
-
6H.6.016
DIN 315
+
+
Рисунок 11 – Замена и натяжение клиновых ремней
