Руководство по эксплуатации Мозаично-шлифовальная машина GM-245
26
3 Техническое обслуживание
3.3.4 Замена клиновых ремней
Замена производится в соответствии с рисунком 11:
• снимите ограждение поз.17, отвернув четыре гайки поз.82;
• ослабьте затяжку болтов поз.72 крепления кронштейна поз.5 двигателя поз.45;
• ослабляя натяжку болта поз.74 натяжителя поз.4, переместите кронштейн поз.5 вместе с
двигателем вперед вдоль корпуса машины;
• замените ремни поз.46;
• произведите натяжение ремней (раздел 3.3.3);
• установите ограждение поз.17, затяните гайки поз.82.
3.3.5 Техническое обслуживание редуктора
Полость редуктора заполнена смазкой Литол 24 ГОСТ 21150.
Периодически (таблица 4) необходимо пополнять объем смазки в редукторе. Для этого необ-
ходимо (рисунок 12):
• снять ограждение поз.17, отвернув четыре гайки поз.83;
• перед смазкой необходимо очистить масленки поз.62 от пыли и грязи (масленки установ-
лены на корпусе редуктора);
• отвернуть одну из масленок для контроля заполняемости полости редуктора смазкой;
• смазку нагнетать шприцем через установленную масленку, до момента выхода ее из от-
крытого контрольного отверстия;
• заглушить контрольное отверстие масленкой.
Поз.
Артикул
Наименование Обозначение
Входит в состав
GM
-
245/5,5
GM
-
245/7,5
17
9119
Ограждение
ММ605.00.004А
+
+
6
2
4450
Масленка 1.2.Ц6
ГОСТ 19853
-
74
+
+
8
3
4302
Гайка
-
барашек М 6
-
6H.6.016
DIN 315
+
+

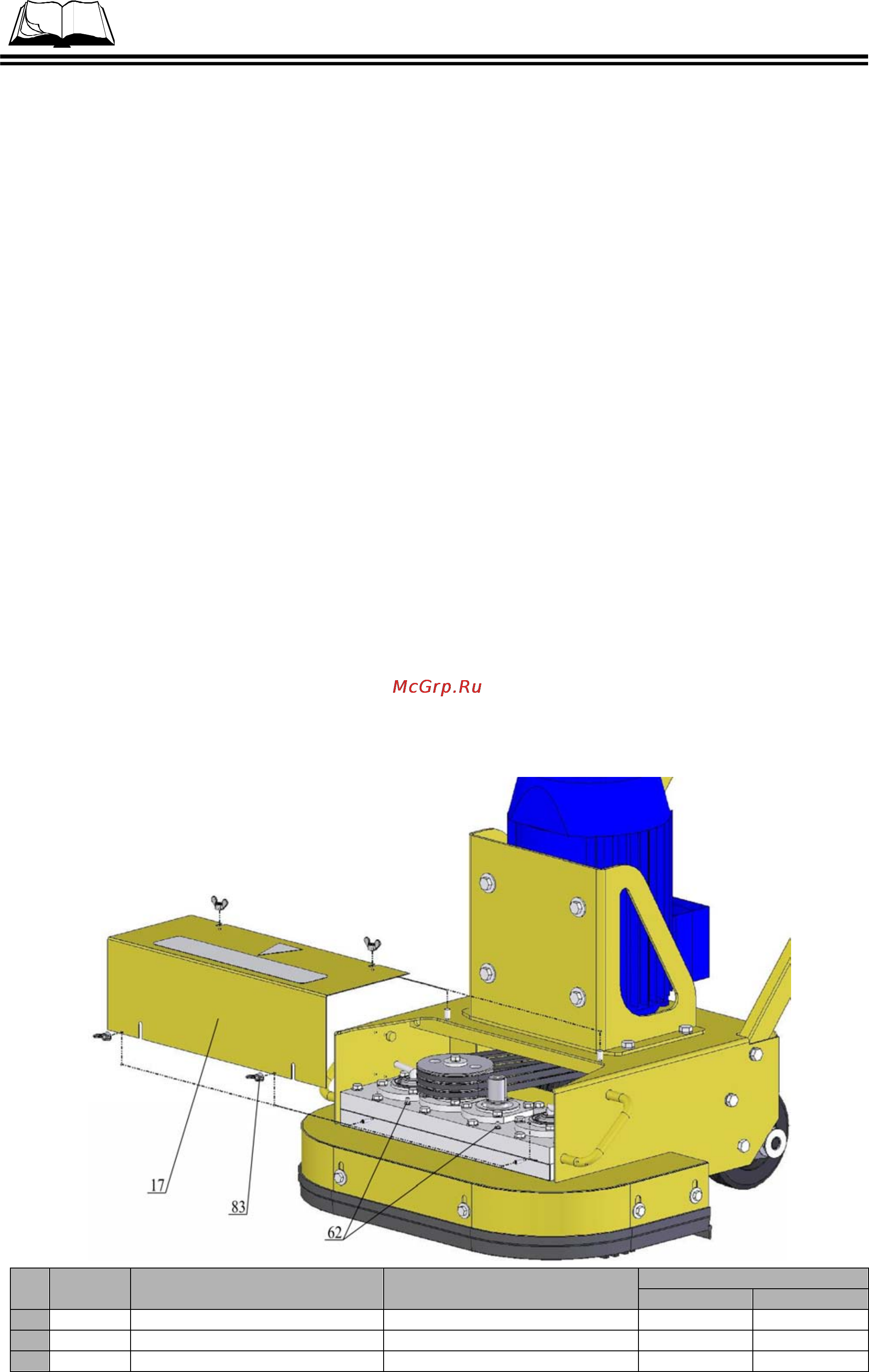

Рисунок 12 – Техническое обслуживание редуктора
