Мозаично-шлифовальная машина GM-245 Руководство по эксплуатации
9
1 Описание и принцип работы
GM
-
245/5,5 (n=600
об/мин)
GM
-
245/5
,5 (n=
10
00
об/мин)
GM
-
245/
7
,5 (n=
12
00
об/мин)

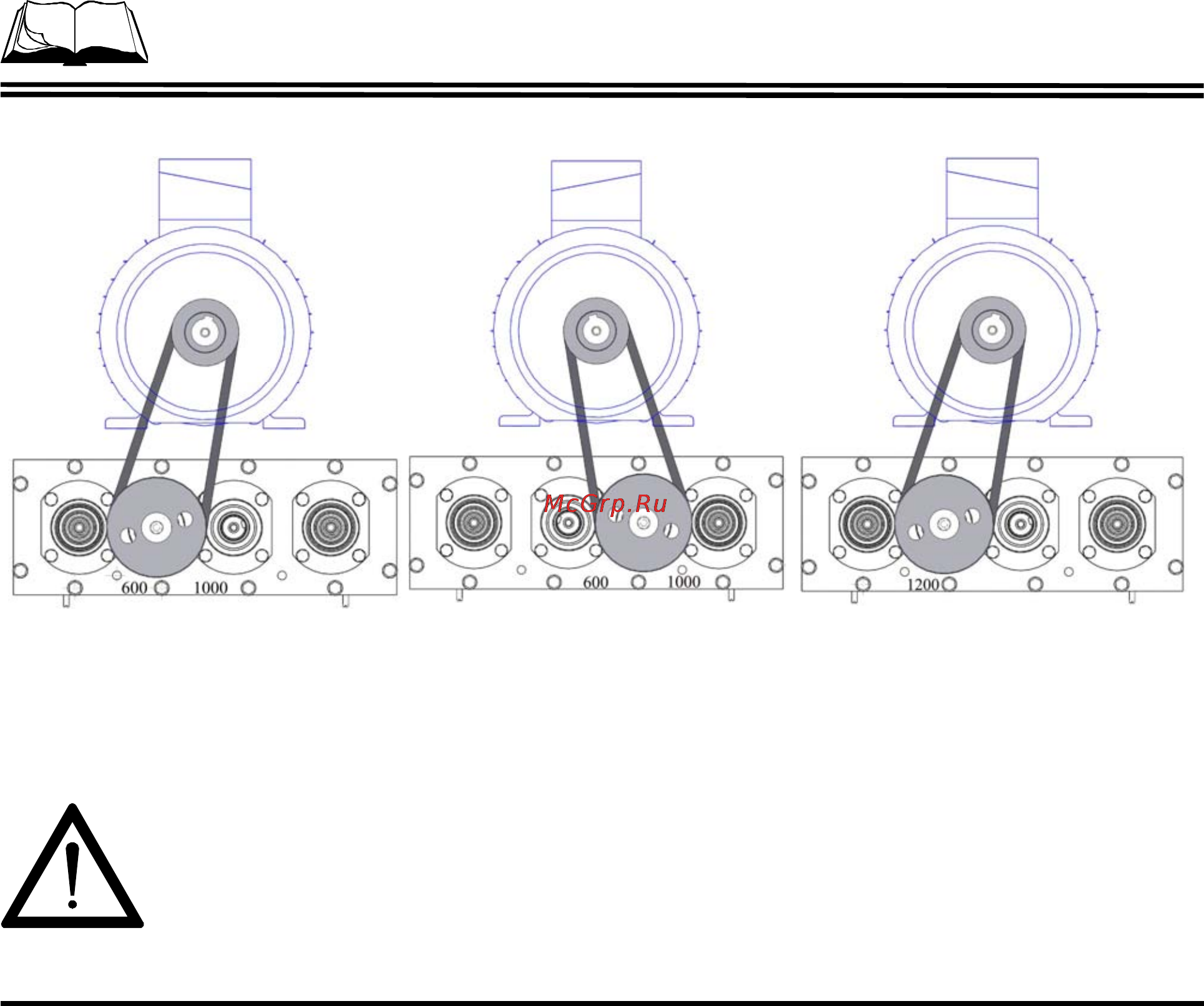

Рисунок 2 – Рабочие обороты траверс шлифовальных
ВНИМАНИЕ! На машине GM-245/7,5 переставлять шкив редуктора с од-
ного вала на другой строго запрещено. Это может привести к поломке
алмазного инструмента и/или самой машины
