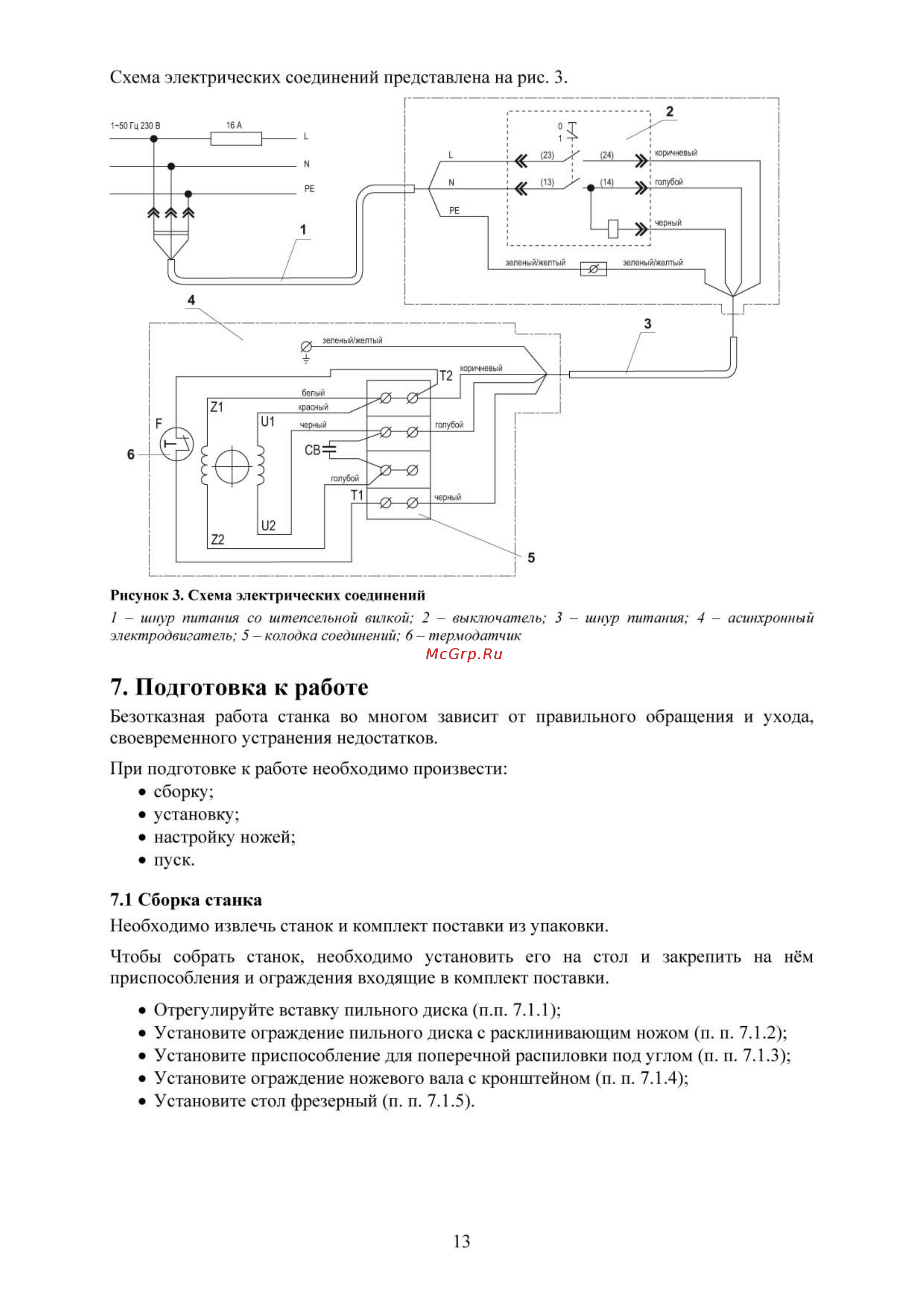

Схема электрических соединений представлена на рис 3 Рисунок 3 Схема электрических соединений шнур питания со штепсельной вилкой 2 выключатель 3 шнур питания 4 асинхронный электродвигатель 5 колодка соединений 6 термодатчик 7 Подготовка к работе Безотказная работа станка во многом зависит от правильного обращения и ухода своевременного устранения недостатков При подготовке к работе необходимо произвести сборку установку настройку ножей пуск 7 1 Сборка станка Необходимо извлечь станок и комплект поставки из упаковки Чтобы собрать станок необходимо установить его на стол и закрепить на нём приспособления и ограждения входящие в комплект поставки Отрегулируйте вставку пильного диска п п 7 1 1 Установите ограждение пильного диска с расклинивающим ножом и п 7 1 2 Установите приспособление для поперечной распиловки под углом п п 7 1 3 Установите ограждение ножевого вала с кронштейном п п 7 1 4 Установите стол фрезерный п п 7 1 5 13
