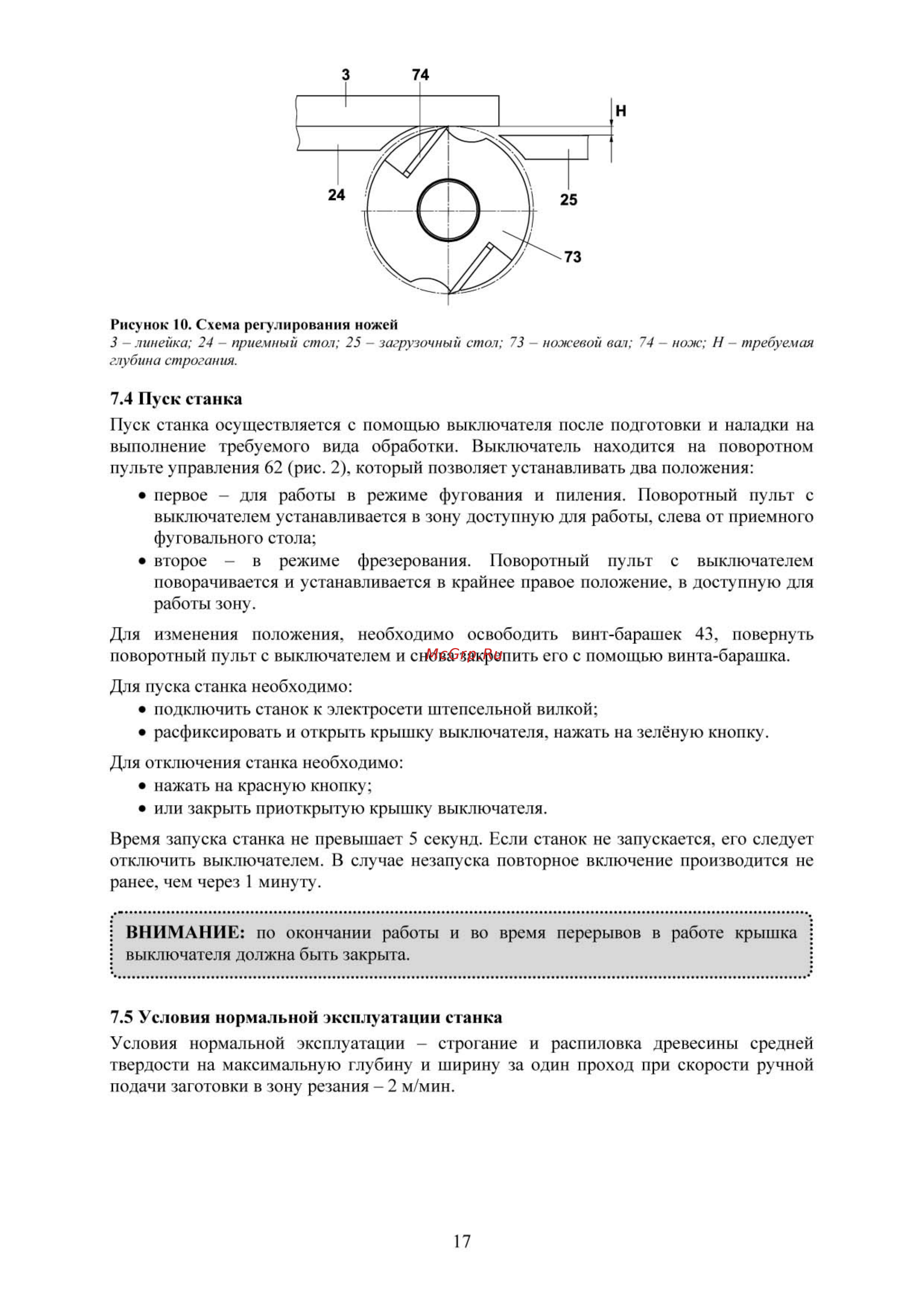

Рисунок 10 Схема регулирования ножей 3 линейка 24 приемный стол 25 загрузочный стол 73 ножевой вал 74 нож Н требуемая глубина строгания 7 4 Пуск станка Пуск станка осуществляется с помощью выключателя после подготовки и выполнение требуемого вида обработки Выключатель находится на пульте управления 62 рис 2 который позволяет устанавливать два положения наладки на поворотном первое для работы в режиме фугования и пиления Поворотный пульт с выключателем устанавливается в зону доступную для работы слева от приемного фуговального стола второе в режиме фрезерования Поворотный пульт с выключателем поворачивается и устанавливается в крайнее правое положение в доступную для работы зону Для изменения положения необходимо освободить винт барашек поворотный пульт с выключателем и снова закрепить его с помощью винта барашка 43 повернуть Для пуска станка необходимо подключить станок к электросети штепсельной вилкой расфиксировать и открыть крышку выключателя нажать на зелёную кнопку Для отключения станка необходимо нажать на красную кнопку или закрыть приоткрытую крышку выключателя Время запуска станка не превышает 5 секунд Если станок не запускается его следует отключить выключателем В случае незапуска повторное включение производится не ранее чем через 1 минуту ВНИМАНИЕ по окончании работы и во время перерывов в работе крышка выключателя должна быть закрыта 7 5 Условия нормальной эксплуатации станка Условия нормальной эксплуатации твердости на максимальную глубину подачи заготовки в зону резания 2 м мин и строгание и распиловка древесины средней ширину за один проход при скорости ручной 17
