![Белмаш сдм-2000 [22/30] Распиловка вдоль волокон под углом с помощью линейки](/img/pdf.png)
Белмаш сдм-2000 [22/30] Распиловка вдоль волокон под углом с помощью линейки

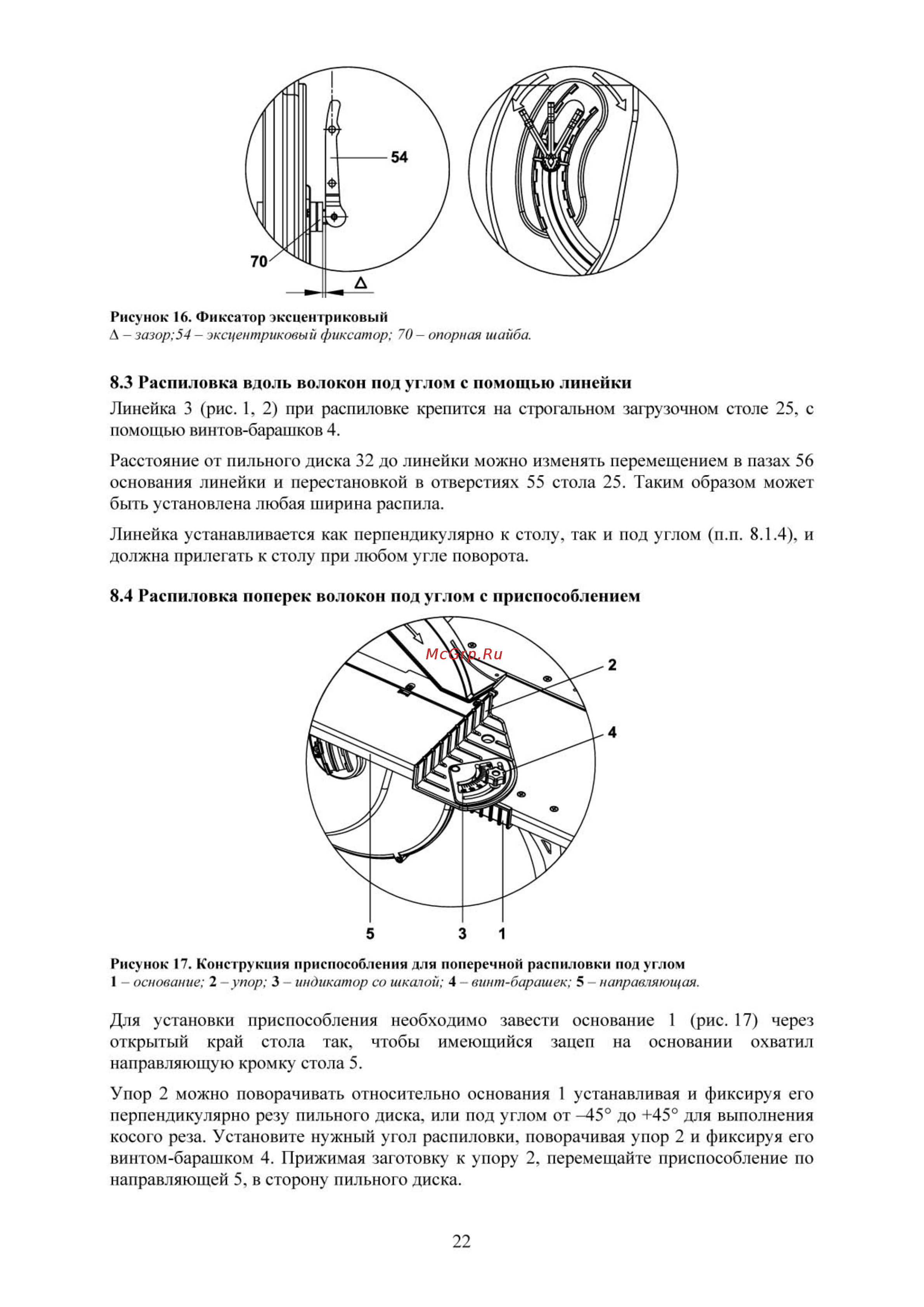

![Белмаш сдм-2500 [22/30] Распиловка вдоль волокон под углом с помощью линейки](/views2/1226108/page22/bg16.png)
Содержание
- Pasp sdm 01 06 2014_01 1
- Белмаш 1
- Белмаш сдм 2000 белмаш сдм 2200 белмаш сдм 2500 1
- Руководство по эксплуатации 1
- Pasp sdm 01 06 2014 02 2
- Содержание 2
- Pasp sdm 01 06 2014 03 3
- Общие сведения 3
- Уважаемый покупатель 3
- Pasp sdm 01 06 2014 04 4
- Pasp sdm 01 06 2014 05 5
- Наименование 5
- Основные параметры 5
- Параметры 5
- Pasp sdm 01 06 2014 06 6
- Комплект поставки 6
- Pasp sdm 01 06 2014 07 7
- Основные элементы 7
- Рисунок 1 7
- Pasp sdm 01 06 2014 08 8
- Рисунок 2 8
- Pasp sdm 01 06 2014 09 9
- Внимание 9
- Запрещается 9
- Требования по технике безопасности 9
- Pasp sdm 01 06 2014 10 10
- Дополнительные меры безопасности 10
- Опасности при эксплуатации станка 10
- Требования к рабочему месту 10
- Pasp sdm 01 06 2014 11 11
- Запрещается 11
- Рабочая поза и подача заготовки 11
- Требования к заготовке 11
- Pasp sdm 01 06 2014 12 12
- Приспособления для безопасной подачи заготовки 12
- Устройство станка электрическая схема 12
- Pasp sdm 01 06 2014 13 13
- Подготовка к работе 13
- Сборка станка 13
- Pasp sdm 01 06 2014 14 14
- Внимание 14
- Регулировка вставки пильного диска 14
- Установка ограждения пильного диска с расклинивающим ножом 14
- Установка приспособления для поперечной распиловки под углом 14
- Pasp sdm 01 06 2014 15 15
- Ус тановка станка 15
- Установка и настройка ножей 15
- Установка ограждения ножевого вала е кронштейном 15
- Установка стола фрезерного 15
- Pasp sdm 01 06 2014 16 16
- Pasp sdm 01 06 2014 17 17
- Внимание 17
- Пуск станка 17
- Условия нормальной эксплуатации станка 17
- Pasp sdm 01 06 2014 18 18
- Внимание 18
- Основные операции 18
- Строгание фугование по пласти кромкам и под углом по ребрам 18
- Установка глубины строгания 18
- Установка строгальных столов 18
- Pasp sdm 01 06 2014 19 19
- Внимание 19
- Использование линейки при строгании 19
- Использование ограждения 19
- Pasp sdm 01 06 2014 20 20
- Использование устройства прижимного 20
- Распиловка вдоль и поперек волокон 20
- Установка стола пильного 20
- Pasp sdm 01 06 2014 21 21
- Внимание 21
- Установка глубины пропила 21
- Pasp sdm 01 06 2014 22 22
- Распиловка вдоль волокон под углом с помощью линейки 22
- Распиловка поперек волокон под углом с приспособлением 22
- Pasp sdm 01 06 2014 23 23
- Внимание 23
- Регулировка фрезерного стола 23
- Установка концевой фрезы или сверла 23
- Установка линейки 23
- Фрезерование концевыми фрезами 23
- Pasp sdm 01 06 2014 24 24
- Установка дисковой фрезы 24
- Установка ограждения 24
- Фрезерование дисковыми фрезами 24
- Pasp sdm 01 06 2014 25 25
- Заточка и замена строгальных ножей 25
- Техническое обслуживание и ремонт 25
- Установка глубины фрезерования 25
- Pasp sdm 01 06 2014 26 26
- Замена пильного диска 26
- Замена приводного ремня 26
- Pasp sdm 01 06 2014 27 27
- Вероятная причина метод устранения 27
- Возможные неисправности и способы их устранения 27
- Наименование неисправности ее внешнее проявление 27
- Охрана окружающей среды 27
- Правила хранения 27
- Pasp sdm 01 06 2014 28 28
- Гарантийные обязательства 28
- 20 механик 29
- 20__________________ г 29
- Pasp sdm 01 06 2014 29 29
- X о 2 29
- Белмаш сдм 29
- Владелец и его адрес___________________________________________________ 29
- Выполнены работы по устранению неисправностей 29
- Заводской номер______________________________________________________ дата продажи 20________________________г 29
- Изъят 29
- Механик дата 29
- На гарантийный ремонт 29
- Продан магазином____________________________________________________ штамп магазина 29
- Республика беларусь г могилёв славгородский проезд 37 29
- С ее 29
- Сооо завод белмаш 29
- Станок деревообрабатывающий многофункциональный 29
- Талон 29
- Талон 1 29
- Утверждаю 29
- Утверждаю________________________________________________________ 29
- Штамп 29
- Штамп 20_______________________ г 29
- Pasp sdm 01 06 2014 32 30
- Www belmash by 30
- Белмаш 30
- Ене 30
- Свидетельство о приёмке и продаже 30
- Сооо завод белмаш 212000 республика беларусь могилев славгородский проезд 37 30
Похожие устройства
- Белмаш универсал-2500е Инструкция по эксплуатации
- Белмаш сдмп-2200 Инструкция по эксплуатации
- Белмаш могилёв 2.4 Инструкция по эксплуатации
- Белмаш универсал-2000 Инструкция по эксплуатации
- Барьер expert ферростоп Инструкция по эксплуатации
- Барьер expert посткарбон Инструкция по эксплуатации
- Барьер профи ферростоп Инструкция по эксплуатации
- Барьер профи смягчение Инструкция по эксплуатации
- Барьер профи посткарбон Инструкция по эксплуатации
- Барьер профи механика 5 мкм Инструкция по эксплуатации
- Барьер винни Инструкция по эксплуатации
- Барьер тачки Инструкция по эксплуатации
- Барьер expert ferrum Инструкция по эксплуатации
- Барьер профи ferrum Инструкция по эксплуатации
- Барьер профи complex Инструкция по эксплуатации
- Барьер комфорт Инструкция по эксплуатации
- Барьер профи ferrum Инструкция по эксплуатации
- Барьер профи complex Инструкция по эксплуатации
- Барьер expert ferrum Инструкция по эксплуатации
- Барьер норма Инструкция по эксплуатации
Рисунок 16 Фиксатор эксцен т риковый Л зазор 54 эксцентриковый фиксатор 70 опорная шайба 8 3 Распиловка вдоль волокон под углом с помощью линейки Линейка 3 рис 1 2 при распиловке крепится на строгальном загрузочном столе 25 с помощью винтов барашков 4 Расстояние от пильного диска 32 до линейки можно изменять перемещением в пазах 56 основания линейки и перестановкой в отверстиях 55 стола 25 Таким образом может быть установлена любая ширина распила Линейка устанавливается как перпендикулярно к столу так и под углом п п 8 1 4 и должна прилегать к столу при любом угле поворота 8 4 Распиловка поперек волокон под углом с приспособлением 5 3 1 Рисунок 17 Конструкция приспособления для поперечной распиловки под углом 1 основание 2 упор 3 индикатор со шкалой 4 винт барашек 5 направляющая Для установки приспособления открытый край стола так направляющую кромку стола 5 необходимо завести чтобы имеющийся основание 1 рис 17 через зацеп на основании охватил Упор 2 можно поворачивать относительно основания 1 устанавливая и фиксируя его перпендикулярно резу пильного диска или под углом от 45 до 45 для выполнения косого реза Установите нужный угол распиловки поворачивая упор 2 и фиксируя его винтом барашком 4 Прижимая заготовку к упору 2 перемещайте приспособление по направляющей 5 в сторону пильного диска 22
