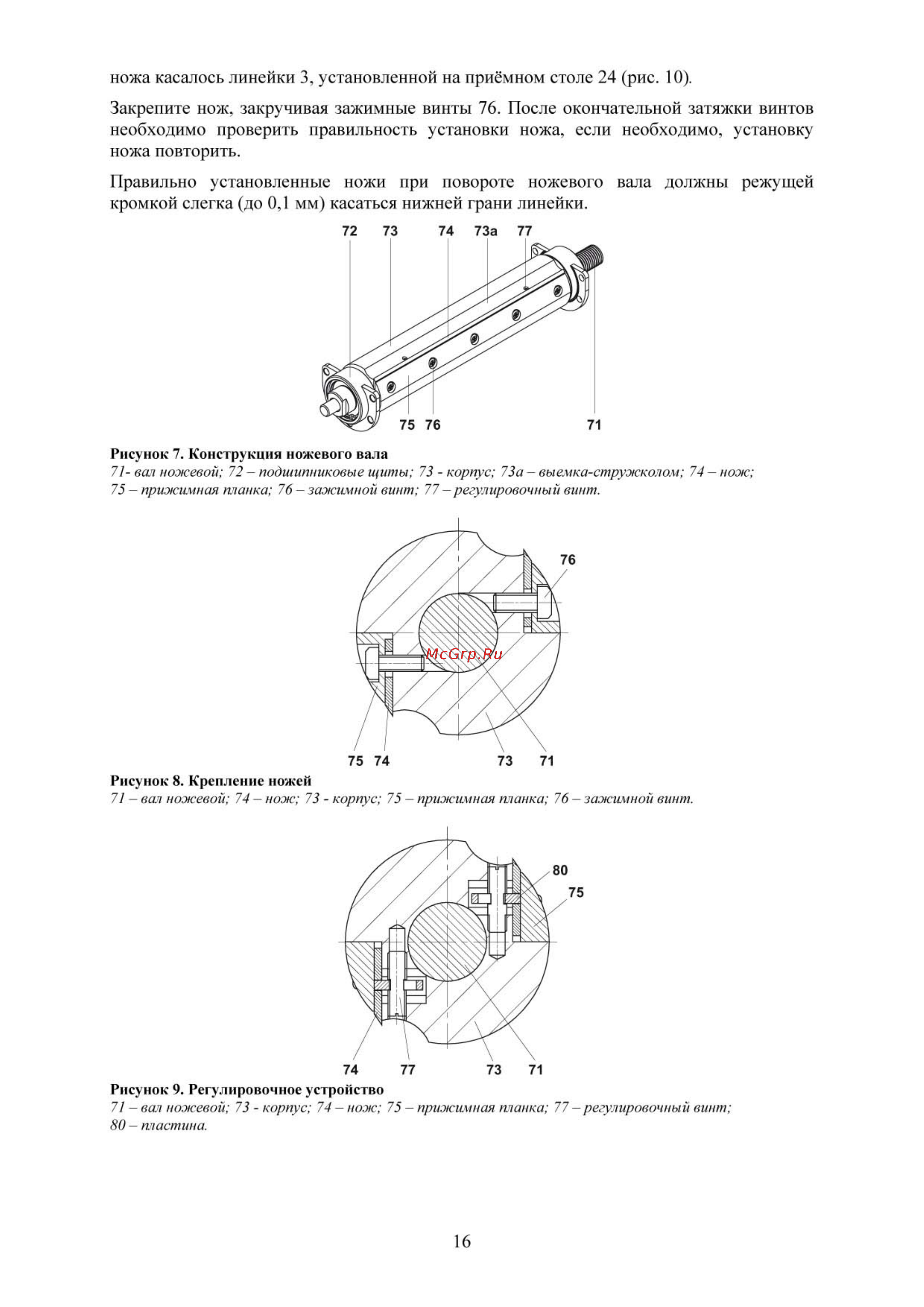

ножа касалось линейки 3 установленной на приёмном столе 24 рис 10 Закрепите нож закручивая зажимные необходимо проверить правильность ножа повторить винты 76 установки Правильно установленные ножи при повороте кромкой слегка до 0 1 мм касаться нижней грани линейки После ножа окончательной затяжки винтов если необходимо установку ножевого вала должны Рисунок 7 Конструкция ножевого вала 71 вал ножевой 72 подшипниковые щиты 73 корпус 73а выемка стружколом 74 нож 75 прижимная планка 76 зажимной винт 77 регулировочный винт 75 74 73 71 Рисунок 8 Крепление ножей 71 вал ножевой 74 нож 73 корпус 75 прижимная планка 76 зажимной винт 74 77 Рисунок 9 Регулировочное устройство 73 71 71 вал ножевой 73 корпус 74 нож 75 прижимная планка 77 регулировочный винт 80 пластина 16 режущей
