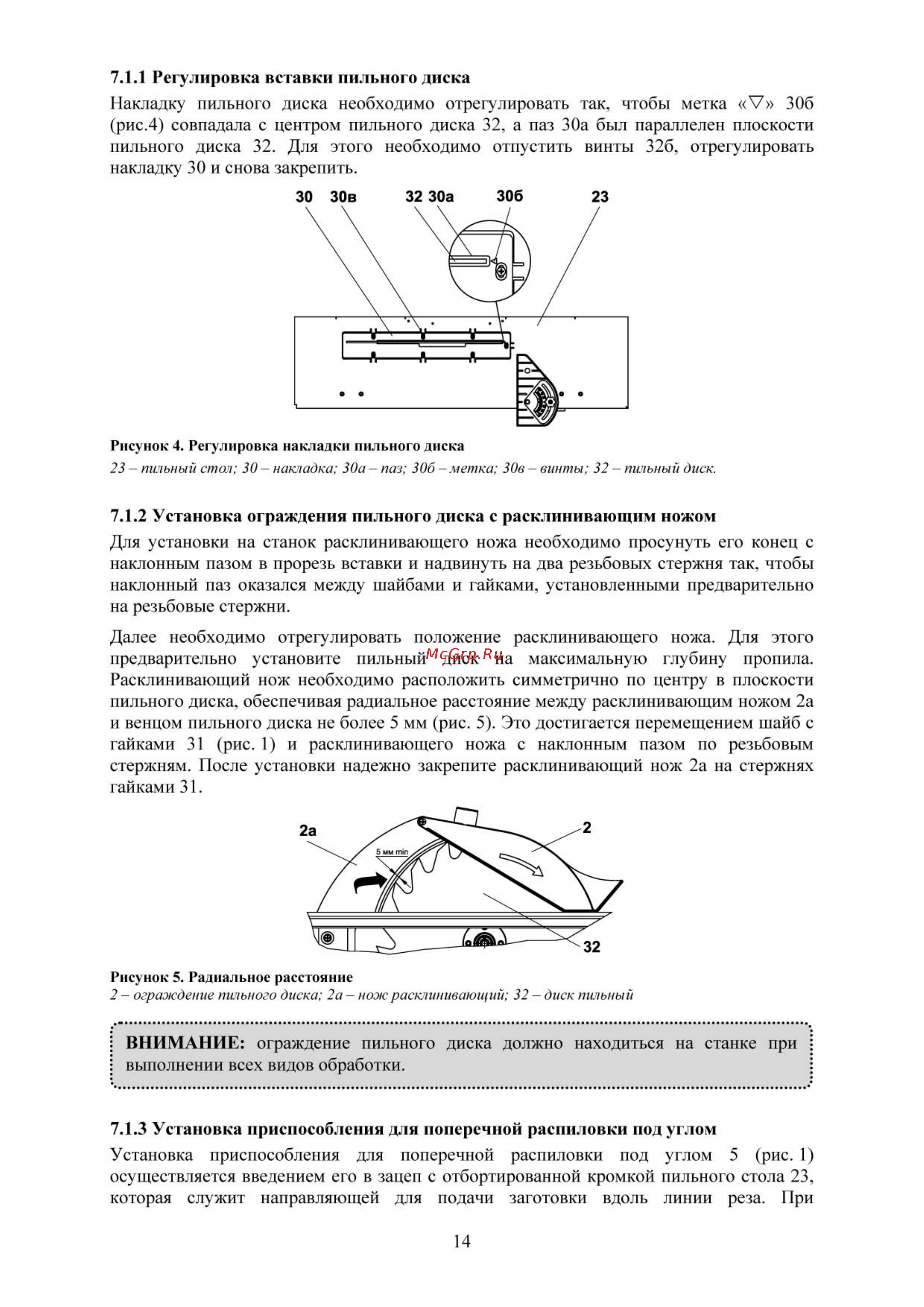

7 1 1 Регулировка вставки пильного диска Накладку пильного диска необходимо отрегулировать так чтобы метка V 306 рис 4 совпадала с центром пильного диска 32 а паз 30а был параллелен плоскости пильного диска 32 Для этого необходимо отпустить винты 326 отрегулировать накладку 30 и снова закрепить 30 ЗОв 32 30а 306 23 Рисунок 4 Регулировка накладки пильного диска 23 пильный стол 30 накладка 30а паз 306 метка ЗОв винты 32 пильный диск 7 1 2 Установка ограждения пильного диска с расклинивающим ножом Для установки на станок расклинивающего ножа необходимо просунуть его конец с наклонным пазом в прорезь вставки и надвинуть на два резьбовых стержня так чтобы наклонный паз оказался между шайбами и гайками установленными предварительно на резьбовые стержни Далее необходимо отрегулировать положение расклинивающего ножа Для этого предварительно установите пильный диск на максимальную глубину пропила Расклинивающий нож необходимо расположить симметрично по центру в плоскости пильного диска обеспечивая радиальное расстояние между расклинивающим ножом 2а и венцом пильного диска не более 5 мм рис 5 Это достигается перемещением шайб с гайками 31 рис 1 и расклинивающего ножа с наклонным пазом по резьбовым стержням После установки надежно закрепите расклинивающий нож 2а па стержнях гайками 31 Рисунок 5 Радиальное расстояние 2 ограждение пильного диска 2а нож расклинивающий 32 диск пильный ВНИМАНИЕ ограждение пильного выполнении всех видов обработки диска должно находиться на станке при 7 1 3 Установка приспособления для поперечной распиловки под углом Установка приспособления для поперечной распиловки под углом 5 осуществляется введением его в зацеп с отбортированной кромкой пильного которая служит направляющей для подачи заготовки вдоль линии реза При 14 рис стола 1 23
