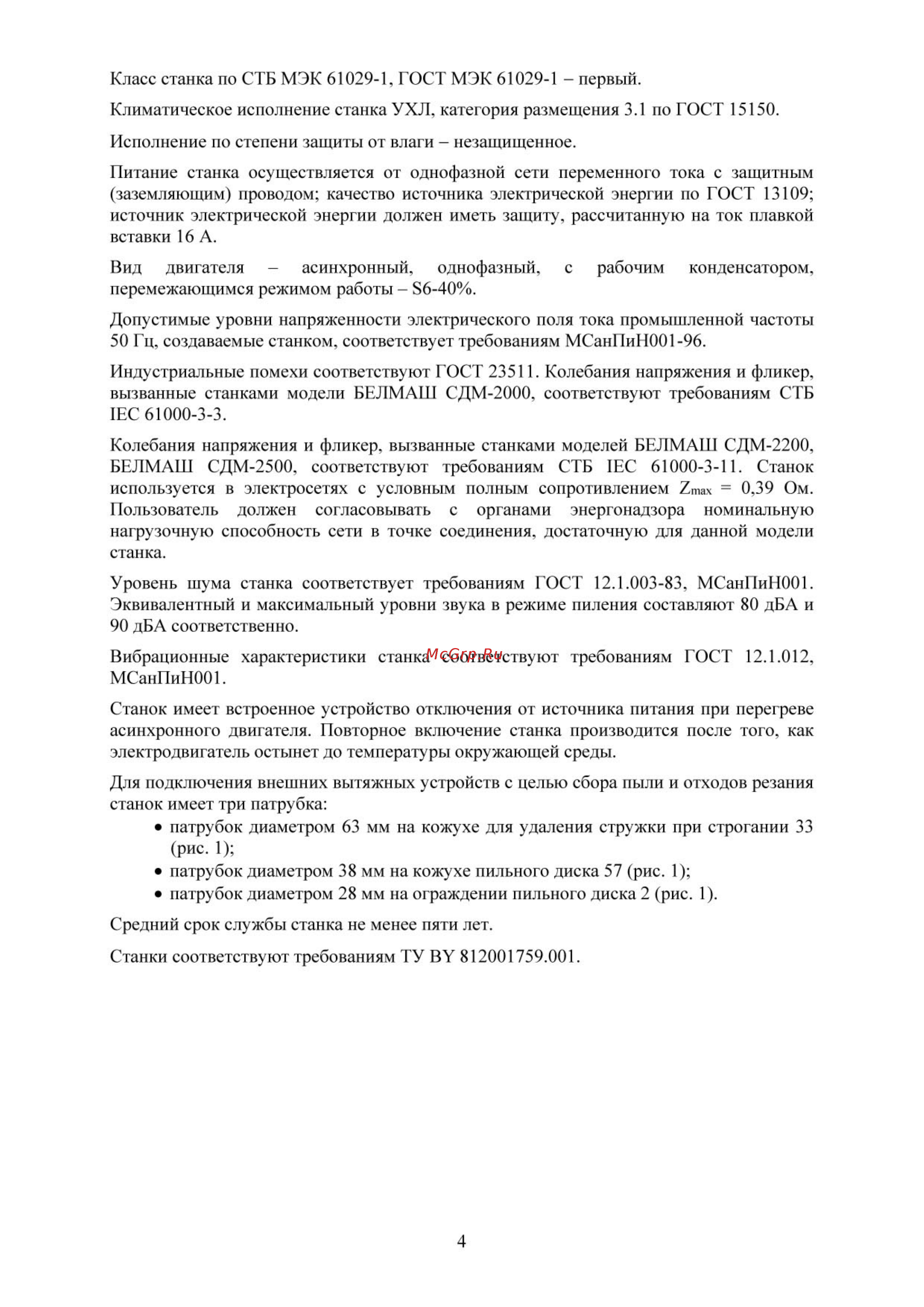

Класс станка по СТБ МЭК 61029 1 ГОСТ МЭК 61029 1 первый Климатическое исполнение станка УХЛ категория размещения 3 1 по ГОСТ 15150 Исполнение по степени защиты от влаги незащищенное Питание станка осуществляется от однофазной сети переменного тока с защитным заземляющим проводом качество источника электрической энергии по ГОСТ 13109 источник электрической энергии должен иметь защиту рассчитанную на ток плавкой вставки 16 А Вид двигателя асинхронный перемежающимся режимом работы S6 40 однофазный с Допустимые уровни напряженности электрического поля тока 50 Гц создаваемые станком соответствует требованиям МСанПиН001 96 рабочим конденсатором промышленной частоты Индустриальные помехи соответствуют ГОСТ 23511 Колебания напряжения и фликер вызванные станками модели БЕЛМАШ СДМ 2000 соответствуют требованиям СТБ IEC 61000 3 3 Колебания напряжения и фликер вызванные станками моделей БЕЛМАШ СДМ 2200 БЕЛМАШ СДМ 2500 соответствуют требованиям СТБ IEC 61000 3 11 Станок используется в электросетях с условным полным сопротивлением Zmax 0 39 Ом Пользователь должен согласовывать с органами энергонадзора номинальную нагрузочную способность сети в точке соединения достаточную для данной модели станка Уровень шума станка соответствует требованиям ГОСТ 12 1 003 83 МСанПиН001 Эквивалентный и максимальный уровни звука в режиме пиления составляют 80 дБА и 90 дБА соответственно Вибрационные МСанПиН001 характеристики станка соответствуют требованиям ГОСТ 12 1 012 Станок имеет встроенное устройство отключения от источника питания при перегреве асинхронного двигателя Повторное включение станка производится после того как электродвигатель остынет до температуры окружающей среды Для подключения внешних вытяжных устройств с целью сбора пыли и отходов резания станок имеет три патрубка патрубок диаметром 63 мм на кожухе для удаления стружки при строгании 33 рис 1 патрубок диаметром 38 мм на кожухе пильного диска 57 рис 1 патрубок диаметром 28 мм на ограждении пильного диска 2 рис 1 Средний срок службы станка не менее пяти лет Станки соответствуют требованиям ТУ BY 812001759 001 4
