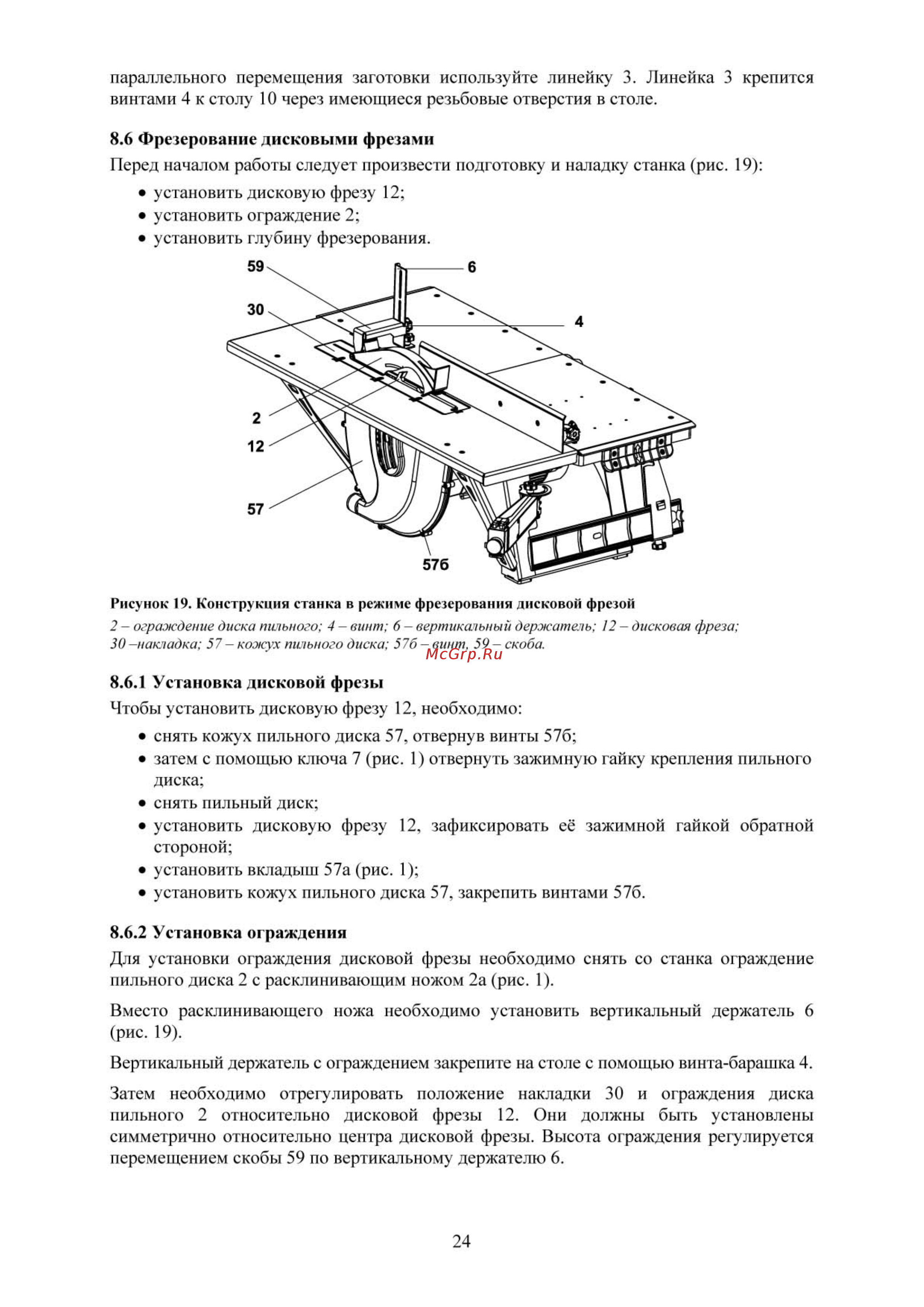

параллельного перемещения заготовки используйте линейку 3 Линейка 3 крепится винтами 4 к столу 10 через имеющиеся резьбовые отверстия в столе 8 6 Фрезерование дисковыми фрезами Перед началом работы следует произвести подготовку и наладку станка рис 19 установить дисковую фрезу 12 установить ограждение 2 установить глубину фрезерования Рисунок 19 Конструкция станка в режиме фрезерования дисковой фрезой 2 ограждение диска пильного 4 винт 6 вертикальный держатель 12 дисковая фреза 30 накладка 57 кожух пильного диска 576 винт 59 скоба 8 6 1 Установка дисковой фрезы Чтобы установить дисковую фрезу 12 необходимо снять кожух пильного диска 57 отвернув винты 576 затем с помощью ключа 7 рис 1 отвернуть зажимную гайку крепления пильного диска снять пильный диск установить дисковую фрезу 12 зафиксировать её зажимной гайкой обратной стороной установить вкладыш 57а рис 1 установить кожух пильного диска 57 закрепить винтами 576 8 6 2 Установка ограждения Для установки ограждения дисковой фрезы необходимо пильного диска 2 с расклинивающим ножом 2а рис 1 Вместо расклинивающего рис 19 ножа необходимо установить снять со станка вертикальный ограждение держатель 6 Вертикальный держатель с ограждением закрепите на столе с помощью винта барашка 4 Затем необходимо отрегулировать положение накладки 30 и ограждения диска пильного 2 относительно дисковой фрезы 12 Они должны быть установлены симметрично относительно центра дисковой фрезы Высота ограждения регулируется перемещением скобы 59 по вертикальному держателю 6 24
