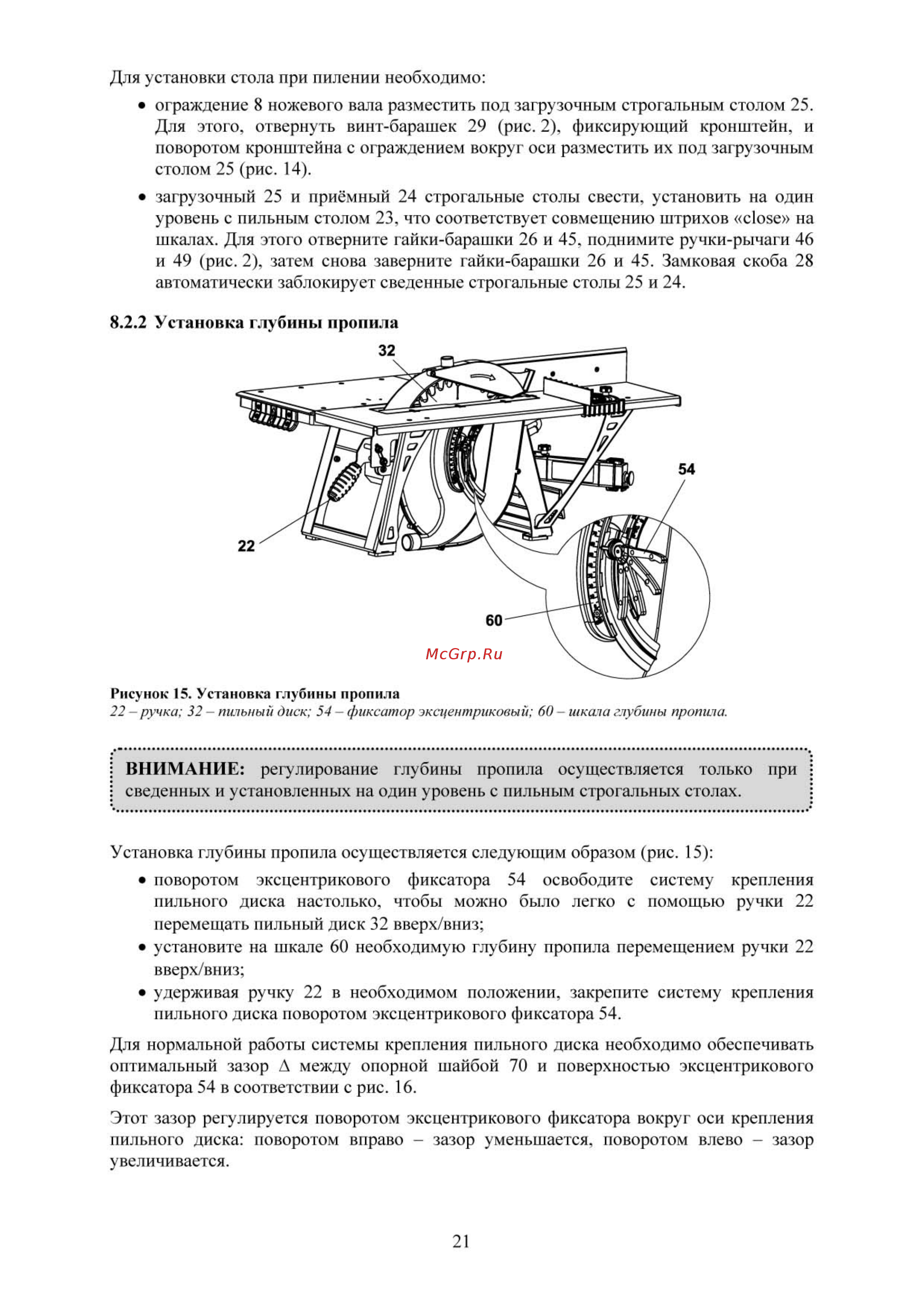

Для установки стола при пилении необходимо ограждение 8 ножевого вала разместить под загрузочным строгальным столом 25 Для этого отвернуть винт барашек 29 рис 2 фиксирующий кронштейн и поворотом кронштейна с ограждением вокруг оси разместить их под загрузочным столом 25 рис 14 загрузочный 25 и приёмный 24 строгальные столы свести установить на один уровень с пильным столом 23 что соответствует совмещению штрихов close на шкалах Для этого отверните гайки барашки 26 и 45 поднимите ручки рычаги 46 и 49 рис 2 затем снова заверните гайки барашки 26 и 45 Замковая скоба 28 автоматически заблокирует сведенные строгальные столы 25 и 24 8 2 2 Установка глубины пропила Рисунок 15 Установка глубины пропила 22 ручка 32 пильный диск 54 фиксатор эксцентриковый 60 шкала глубины пропила ВНИМАНИЕ регулирование глубины пропила осуществляется только при сведенных и установленных на один уровень с пильным строгальных столах Установка глубины пропила осуществляется следующим образом рис 15 поворотом эксцентрикового фиксатора 54 освободите систему крепления пильного диска настолько чтобы можно было легко с помощью ручки 22 перемещать пильный диск 32 вверх вниз установите на шкале 60 необходимую глубину пропила перемещением ручки 22 вверх вниз удерживая ручку 22 в необходимом положении закрепите систему крепления пильного диска поворотом эксцентрикового фиксатора 54 Для нормальной работы системы крепления пильного диска необходимо обеспечивать оптимальный зазор А между опорной шайбой 70 и поверхностью эксцентрикового фиксатора 54 в соответствии с рис 16 Этот зазор регулируется поворотом пильного диска поворотом вправо увеличивается эксцентрикового фиксатора вокруг оси крепления зазор уменьшается поворотом влево зазор 21
