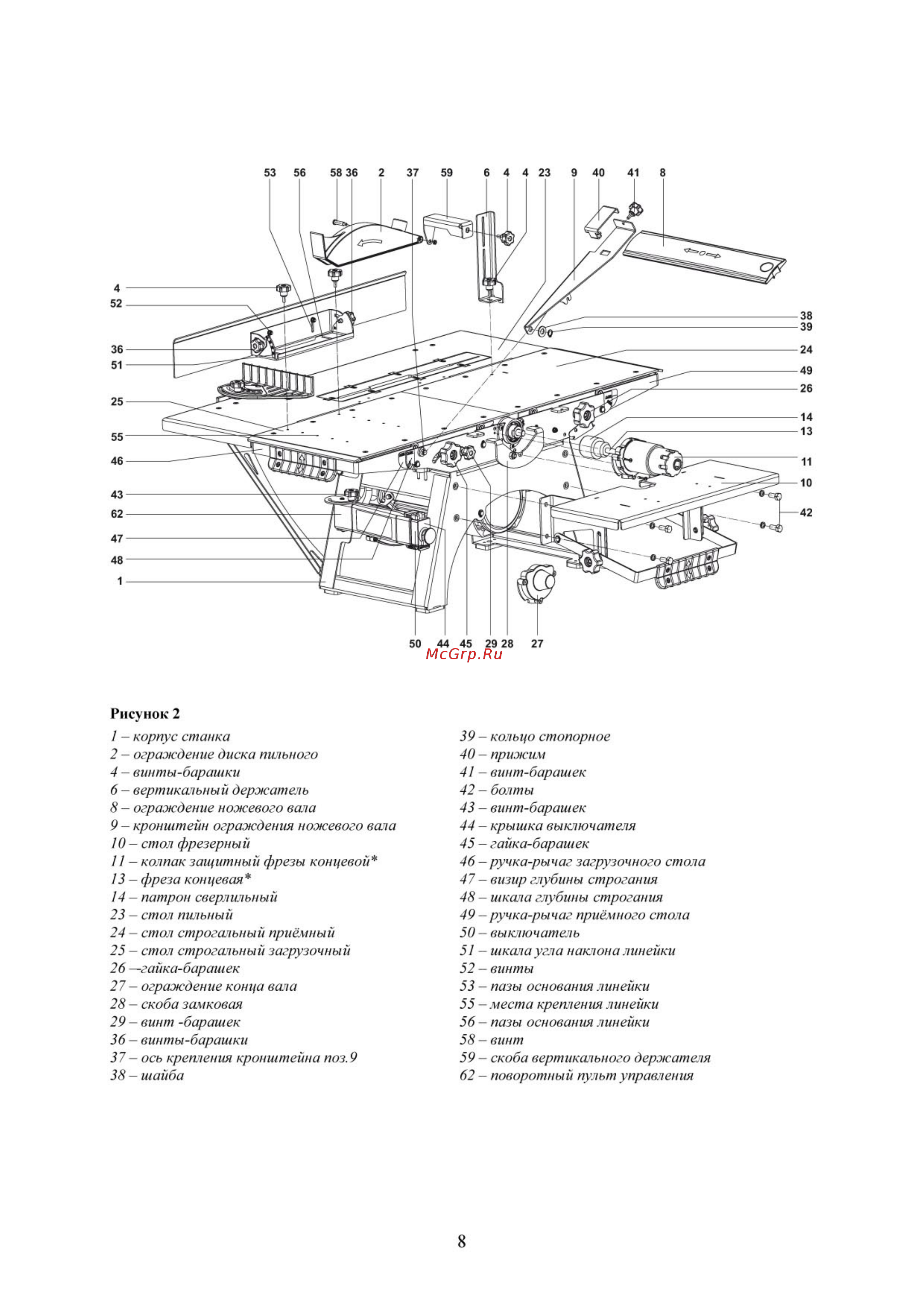

53 56 58 36 2 37 59 6 4 4 23 50 44 45 29 28 9 40 41 8 27 Рисунок 2 1 корпус станка 2 ограждение диска пильного 4 винты барашки 6 вертикальный держатель 8 ограждение ножевого вала 9 кронштейн ограждения ножевого вала 10 стол фрезерный 11 колпак защитный фрезы концевой 13 фреза концевая 14 патрон сверлильный 23 стол пильный 24 стол строгальный приёмный 25 стол строгальный загрузочный 26 гайка барашек 27 ограждение конца вала 28 скоба замковая 29 винт барашек 36 винты барашки 37 ось крепления кронштейна поз 9 38 шайба 39 кольцо стопорное 40 прижим 41 винт барашек 42 болты 43 винт барашек 44 крышка выключателя 45 гайка барашек 46 ручка рычаг загрузочного стола 47 визирглубины строгания 48 шкала глубины строгания 49 ручка рычаг приёмного стола 50 выключатель 51 шкала угла наклона линейки 52 винты 53 пазы основания линейки 55 места крепления линейки 56 пазы основания линейки 58 винт 59 скоба вертикального держателя 62 поворотный пулып управления 8
