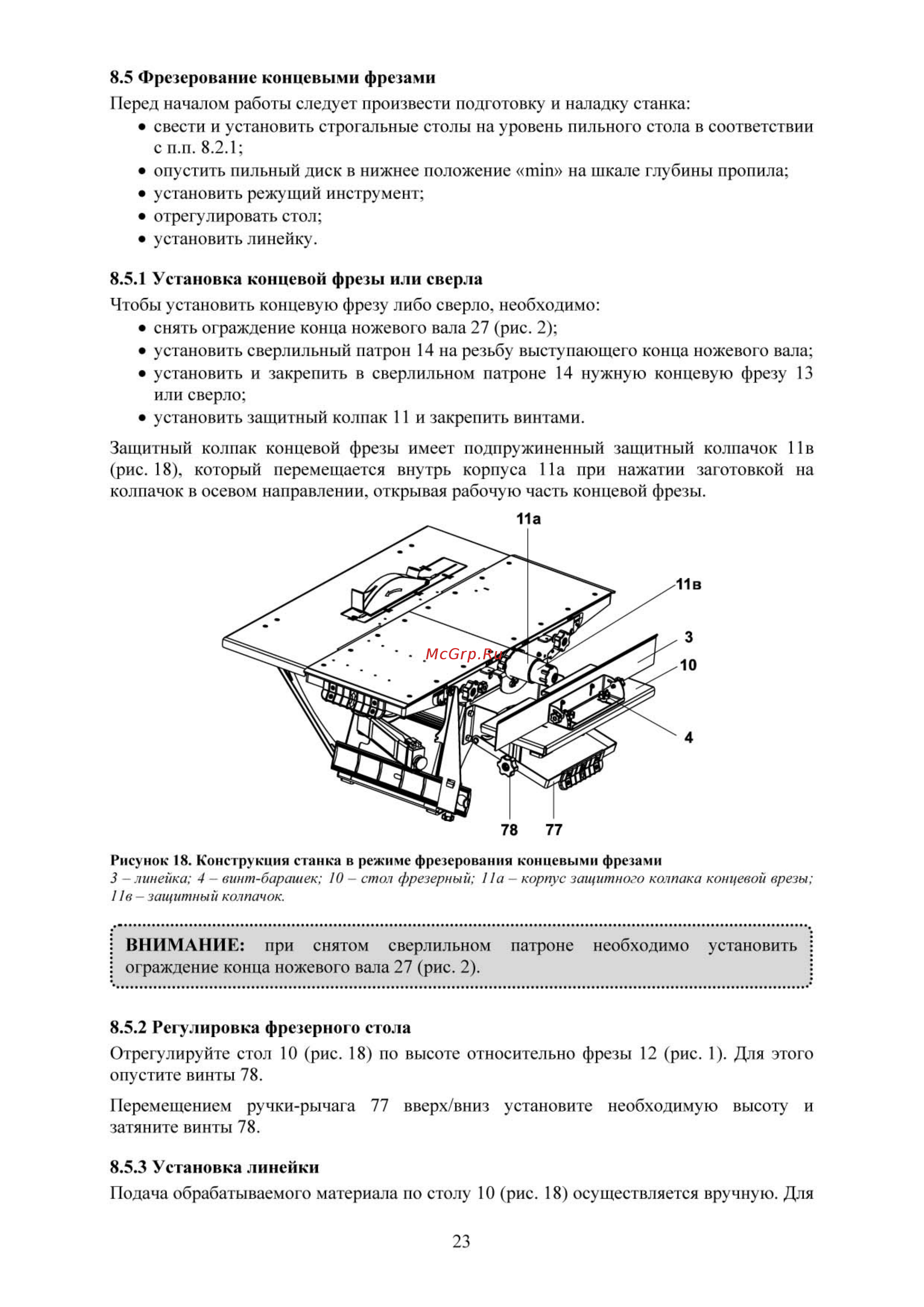

8 5 Фрезерование концевыми фрезами Перед началом работы следует произвести подготовку и наладку станка свести и установить строгальные столы на уровень пильного стола в соответствии с п п 8 2 1 опустить пильный диск в нижнее положение min на шкале глубины пропила установить режущий инструмент отрегулировать стол установить линейку 8 5 1 Установка концевой фрезы или сверла Чтобы установить концевую фрезу либо сверло необходимо снять ограждение конца ножевого вала 27 рис 2 установить сверлильный патрон 14 на резьбу выступающего конца ножевого вала установить и закрепить в сверлильном патроне 14 нужную концевую или сверло установить защитный колпак 11 и закрепить винтами фрезу 13 Защитный колпак концевой фрезы имеет подпружиненный защитный колпачок 11 в рис 18 который перемещается внутрь корпуса Па при нажатии заготовкой на колпачок в осевом направлении открывая рабочую часть концевой фрезы 11а 78 77 Рисунок 18 Конструкция станка в режиме фрезерования концевыми фрезами 3 линейка 4 винт барашек 10 стол фрезерный 11а корпус защитного колпака концевой врезы 11в защитный колпачок ВНИМАНИЕ при снятом сверлильном ограждение конца ножевого вала 27 рис 2 патроне необходимо 8 5 2 Регулировка фрезерного стола Отрегулируйте стол 10 рис 18 по высоте относительно фрезы 12 рис 1 Для этого опустите винты 78 Перемещением ручки рычага 77 вверх вниз установите необходимую высоту и затяните винты 78 8 5 3 Установка линейки Подача обрабатываемого материала по столу 10 рис 18 осуществляется вручную Для 23 установить
