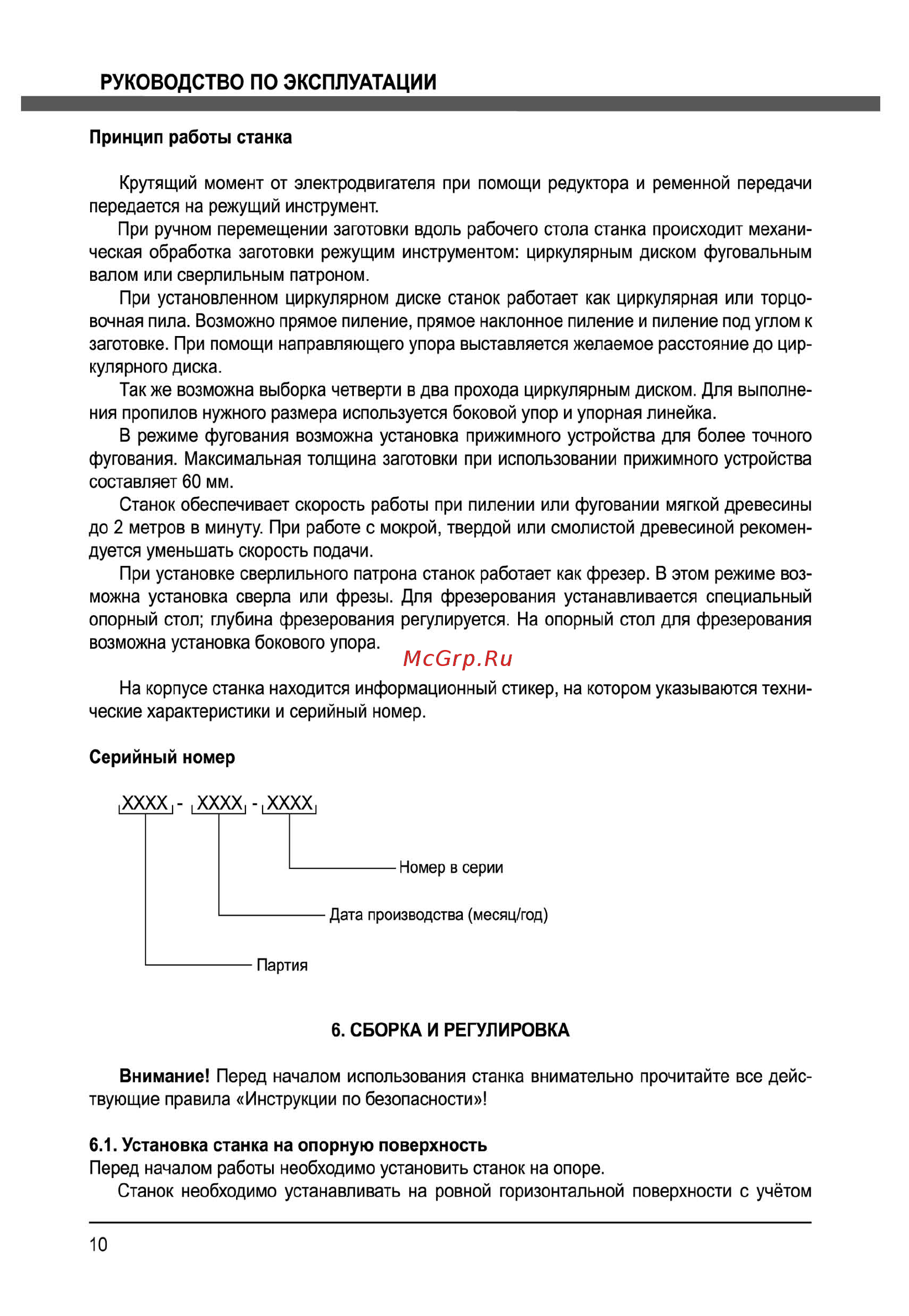

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Принцип работы станка Крутящий момент от электродвигателя при помощи редуктора и ременной передачи передается на режущий инструмент При ручном перемещении заготовки вдоль рабочего стола станка происходит механи ческая обработка заготовки режущим инструментом циркулярным диском фуговальным валом или сверлильным патроном При установленном циркулярном диске станок работает как циркулярная или торцо вочная пила Возможно прямое пиление прямое наклонное пиление и пиление под углом к заготовке При помощи направляющего упора выставляется желаемое расстояние до цир кулярного диска Так же возможна выборка четверти в два прохода циркулярным диском Для выполне ния пропилов нужного размера используется боковой упор и упорная линейка В режиме фугования возможна установка прижимного устройства для более точного фугования Максимальная толщина заготовки при использовании прижимного устройства составляет 60 мм Станок обеспечивает скорость работы при пилении или фуговании мягкой древесины до 2 метров в минуту При работе с мокрой твердой или смолистой древесиной рекомен дуется уменьшать скорость подачи При установке сверлильного патрона станок работает как фрезер В этом режиме воз можна установка сверла или фрезы Для фрезерования устанавливается специальный опорный стол глубина фрезерования регулируется На опорный стол для фрезерования возможна установка бокового упора На корпусе станка находится информационный стикер на котором указываются техни ческие характеристики и серийный номер Серийный номер ХХХХ ХХХХ ХХХХ Номер в серии Дата производства месяц год Партия 6 СБОРКА И РЕГУЛИРОВКА Внимание Перед началом использования станка внимательно прочитайте все дейс твующие правила Инструкции по безопасности 6 1 Установка станка на опорную поверхность Перед началом работы необходимо установить станок на опоре Станок необходимо устанавливать на ровной горизонтальной поверхности с учётом 10
