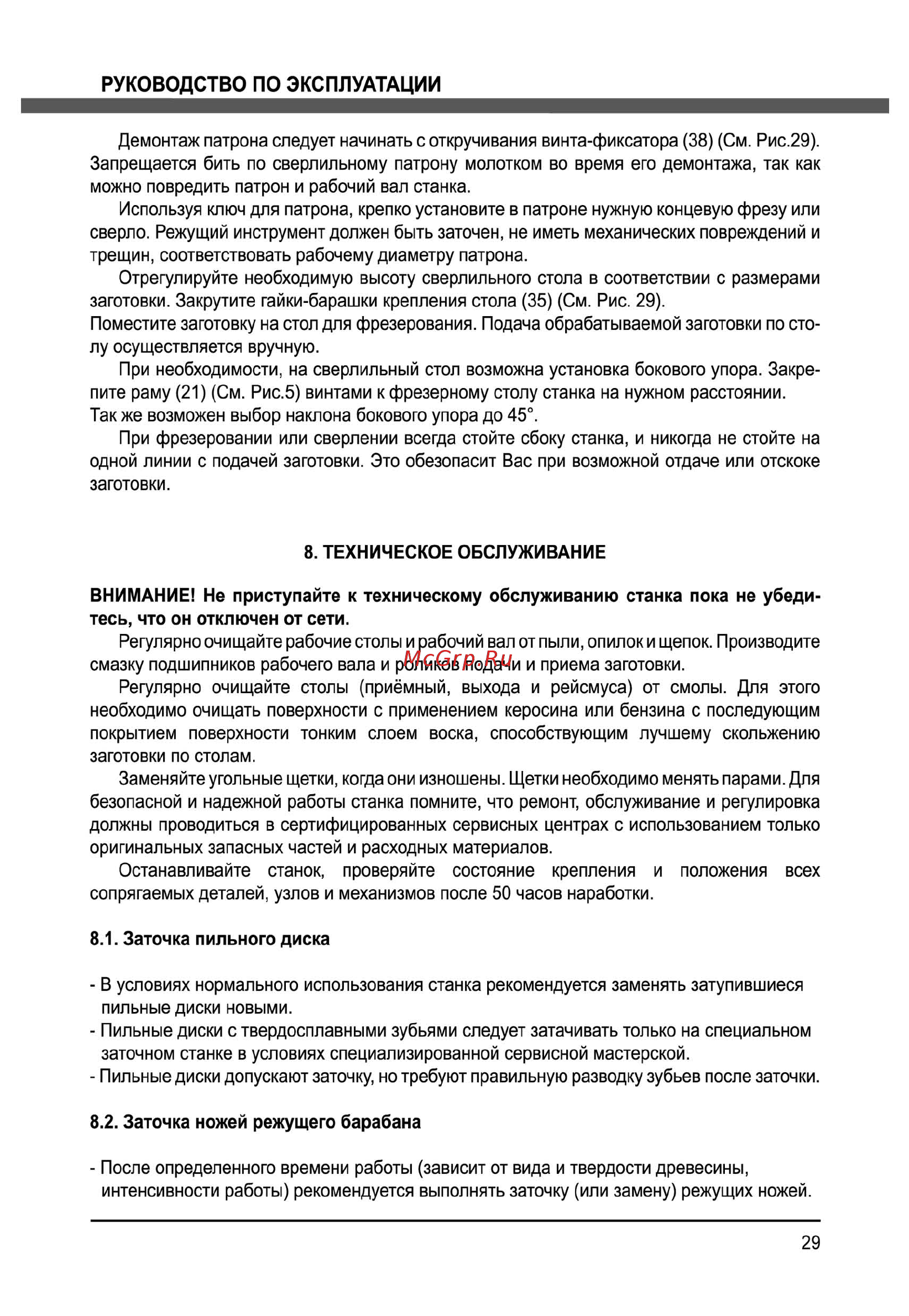

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Демонтаж патрона следует начинать с откручивания винта фиксатора 38 См Рис 29 Запрещается бить по сверлильному патрону молотком во время его демонтажа так как можно повредить патрон и рабочий вал станка Используя ключ для патрона крепко установите в патроне нужную концевую фрезу или сверло Режущий инструмент должен быть заточен не иметь механических повреждений и трещин соответствовать рабочему диаметру патрона Отрегулируйте необходимую высоту сверлильного стола в соответствии с размерами заготовки Закрутите гайки барашки крепления стола 35 См Рис 29 Поместите заготовку на стол для фрезерования Подача обрабатываемой заготовки по сто лу осуществляется вручную При необходимости на сверлильный стол возможна установка бокового упора Закре пите раму 21 См Рис 5 винтами к фрезерному столу станка на нужном расстоянии Так же возможен выбор наклона бокового упора до 45 При фрезеровании или сверлении всегда стойте сбоку станка и никогда не стойте на одной линии с подачей заготовки Это обезопасит Вас при возможной отдаче или отскоке заготовки 8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВНИМАНИЕ Не приступайте к техническому обслуживанию станка пока не убеди тесь что он отключен от сети Регулярно очищайте рабочие столы и рабочий вал от пыли опилок и щепок Производите смазку подшипников рабочего вала и роликов подачи и приема заготовки Регулярно очищайте столы приёмный выхода и рейсмуса от смолы Для этого необходимо очищать поверхности с применением керосина или бензина с последующим покрытием поверхности тонким слоем воска способствующим лучшему скольжению заготовки по столам Заменяйте угольные щетки когда они изношены Щетки необходимо менять парами Для безопасной и надежной работы станка помните что ремонт обслуживание и регулировка должны проводиться в сертифицированных сервисных центрах с использованием только оригинальных запасных частей и расходных материалов Останавливайте станок проверяйте состояние крепления и положения всех сопрягаемых деталей узлов и механизмов после 50 часов наработки 8 1 Заточка пильного диска В условиях нормального использования станка рекомендуется заменять затупившиеся пильные диски новыми Пильные диски с твердосплавными зубьями следует затачивать только на специальном заточном станке в условиях специализированной сервисной мастерской Пильные диски допускают заточку но требуют правильную разводку зубьев после заточки 8 2 Заточка ножей режущего барабана После определенного времени работы зависит от вида и твердости древесины интенсивности работы рекомендуется выполнять заточку или замену режущих ножей 29
