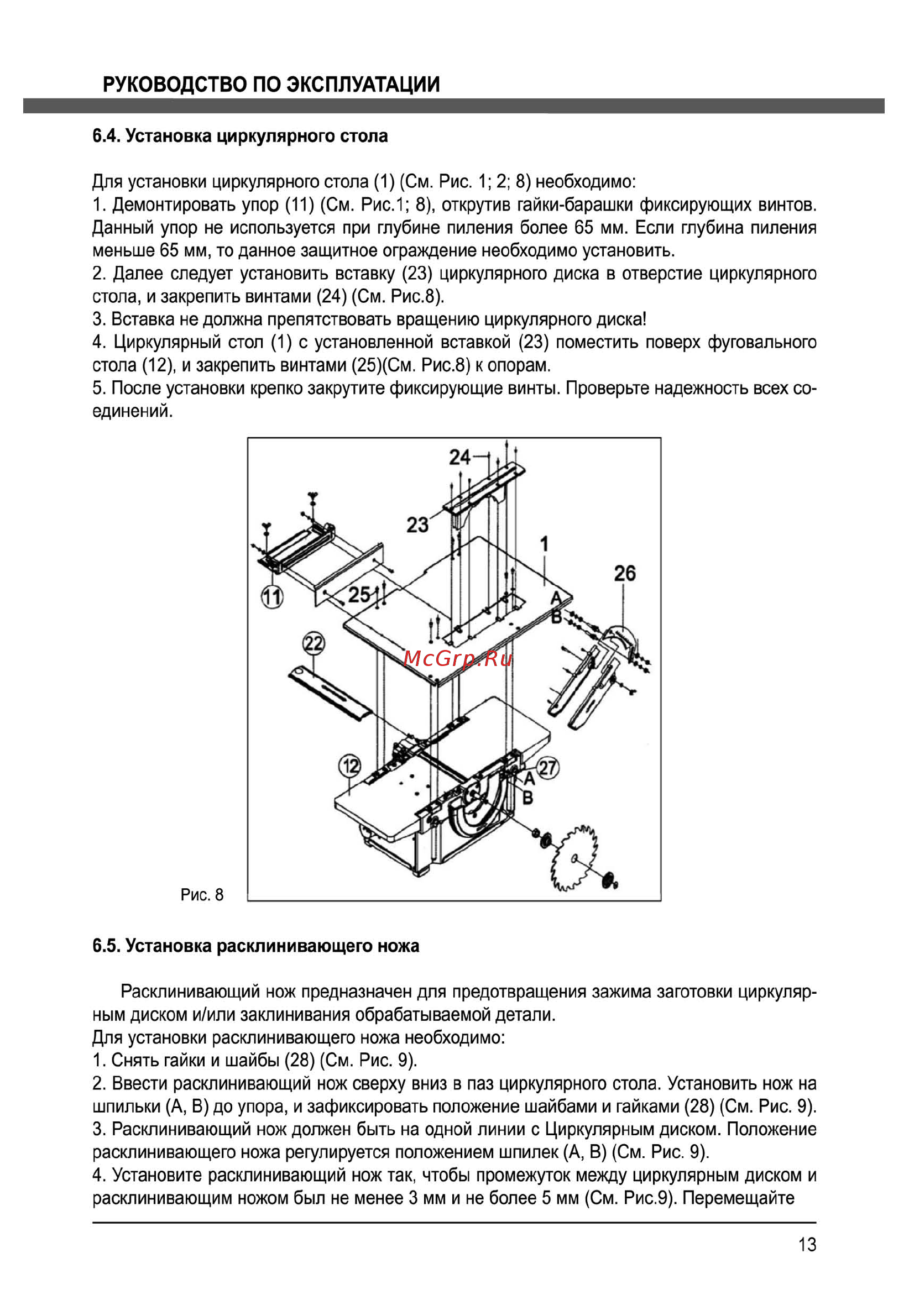

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 6 4 Установка циркулярного стола Для установки циркулярного стола 1 См Рис 1 2 8 необходимо 1 Демонтировать упор 11 См Рис 1 8 открутив гайки барашки фиксирующих винтов Данный упор не используется при глубине пиления более 65 мм Если глубина пиления меньше 65 мм то данное защитное ограждение необходимо установить 2 Далее следует установить вставку 23 циркулярного диска в отверстие циркулярного стола и закрепить винтами 24 См Рис 8 3 Вставка не должна препятствовать вращению циркулярного диска 4 Циркулярный стол 1 с установленной вставкой 23 поместить поверх фуговального стола 12 и закрепить винтами 25 См Рис 8 к опорам 5 После установки крепко закрутите фиксирующие винты Проверьте надежность всех со единений 6 5 Установка расклинивающего ножа Расклинивающий нож предназначен для предотвращения зажима заготовки циркуляр ным диском и или заклинивания обрабатываемой детали Для установки расклинивающего ножа необходимо 1 Снять гайки и шайбы 28 См Рис 9 2 Ввести расклинивающий нож сверху вниз в паз циркулярного стола Установить нож на шпильки А В до упора и зафиксировать положение шайбами и гайками 28 См Рис 9 3 Расклинивающий нож должен быть на одной линии с Циркулярным диском Положение расклинивающего ножа регулируется положением шпилек А В См Рис 9 4 Установите расклинивающий нож так чтобы промежуток между циркулярным диском и расклинивающим ножом был не менее 3 мм и не более 5 мм См Рис 9 Перемещайте 13
