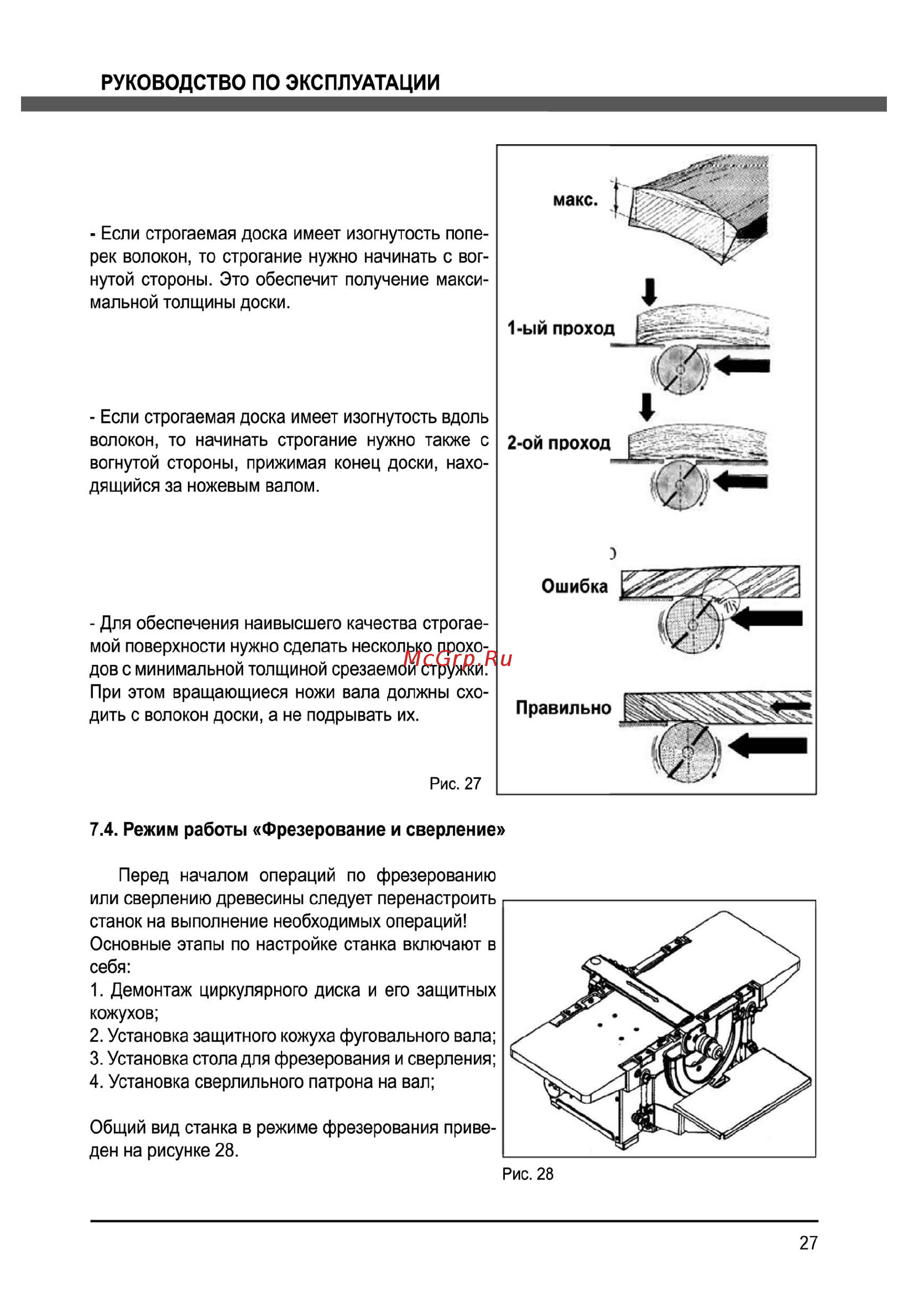

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Если строгаемая доска имеет изогнутость попе рек волокон то строгание нужно начинать с вог нутой стороны Это обеспечит получение макси мальной толщины доски Если строгаемая доска имеет изогнутость вдоль волокон то начинать строгание нужно также с вогнутой стороны прижимая конец доски нахо дящийся за ножевым валом Для обеспечения наивысшего качества строгае мой поверхности нужно сделать несколько прохо дов с минимальной толщиной срезаемой стружки При этом вращающиеся ножи вала должны схо дить с волокон доски а не подрывать их Рис 27 7 4 Режим работы Фрезерование и сверление Перед началом операций по фрезерованию или сверлению древесины следует перенастроить станок на выполнение необходимых операций Основные этапы по настройке станка включают в себя 1 Демонтаж циркулярного диска и его защитных кожухов 2 Установка защитного кожуха фуговального вала 3 Установка стола для фрезерования и сверления 4 Установка сверлильного патрона на вал Общий вид станка в режиме фрезерования приве ден на рисунке 28 Рис 28 27
