Elitech сду 2200 [12/36] Руководство по эксплуатации

Содержание

• Www elitech tools ru 1
• Еытесн 1
• Руководство по эксплуатации 1
• Станок деревообрабатывающий 1
• Универсальный 1
• Уважаемый покупатель 3
• Руководство по эксплуатации 4
• Руководство по эксплуатации 5
• Диск циркулярный 250x30x2 8 мм 1шт 6
• Кожух фуговального вала 1шт 6
• Кожух циркулярного диска боковой 1шт 6
• Кожух циркулярного диска верхний 1шт 6
• Комплектация 6
• Нож расклинивающий 1шт 6
• Параметры модели 6
• Патрон ключевой 1шт 6
• Прижимное устройство для прямого фугования 1шт 6
• Руководство по эксплуатации 6
• Сду2200 6
• Станок 1шт 6
• Стол для фрезерования и сверления 1шт 6
• Стол циркулярный 1шт 6
• Технические характеристики 6
• Упор для прямого и углового фугования 1шт 6
• Руководство по эксплуатации 7
• Руководство по эксплуатации 8
• Распиловка циркулярным диском циркулярная пила в этом режиме устанавлива ется специальный стол см рис расклинивающий нож защитный кожух и циркулярный диск по дереву упоры для продольного и поперечного пиления возможно прямое наклон ное пиление и пиление под углом 2 фуговальный станок в этом режиме используется стол для прямого и углового фугова ния и возможна установка прижимного устройства для древесины только прямое фугование 3 сверлильный и фрезерный станок в этом режиме устанавливается боковой стол и сверлильный патрон в патрон может быть закреплена фреза или сверло 9
• Режим работы фрезирование и сверление 9
• Руководство по эксплуатации 9
• Станок может работать в следующих режимах 9
• Руководство по эксплуатации 10
• Руководство по эксплуатации 11
• Руководство по эксплуатации 12
• Руководство по эксплуатации 13
• Руководство по эксплуатации 14
• Руководство по эксплуатации 15
• Руководство по эксплуатации 16
• Руководство по эксплуатации 17
• Руководство по эксплуатации 18
• Руководство по эксплуатации 19
• Руководство по эксплуатации 20
• Руководство по эксплуатации 21
• Руководство по эксплуатации 22
• Руководство по эксплуатации 23
• Руководство по эксплуатации 24
• Руководство по эксплуатации 25
• Руководство по эксплуатации 26
• Руководство по эксплуатации 27
• Руководство по эксплуатации 28
• Руководство по эксплуатации 29
• А 35 для мягких пород а 45 для твердых пород 30
• Руководство по эксплуатации 30
• Руководство по эксплуатации 31
• Возможные неисправности и методы их устранения 32
• Неисправность возможная причина метод устранения 32
• Руководство по эксплуатации 32
• В гарантийном талоне 33
• В ремонт не принимаются и не обмениваются отдельные детали станка случаи при которых изделие не подлежит бесплатному гарантийному ремонту указаны 33
• Гарантийные обязательства 33
• Гарантийный срок эксплуатации станка со дня продажи через торговую сеть 12 33
• Двенадцать месяцев при соблюдении потребителем правил эксплуатации и условий по техническому обслуживанию указанных в настоящем руководстве 33
• Если в течение гарантийного периода в изделии появился дефект по причине 33
• Материалов гарантируется выполнение бесплатного гарантийного ремонта дефектного изделия 33
• Некачественного изготовления или применения некачественных конструкционных 33
• Обмен неисправных деталей вышедших из строя в период гарантийного срока 33
• Осуществляется в соответствии с действующими правилами обмена промышленных товаров купленных в розничной сети 33
• Руководство по эксплуатации 33

Похожие устройства

• Elitech да 14лk2 (3 а*ч) Инструкция по эксплуатации
• Elitech миа 10,8лк2 Инструкция по эксплуатации
• Elitech пдс 1100к Инструкция по эксплуатации
• Elitech ис 160п Инструкция по эксплуатации
• Elitech пт 1825к Инструкция по эксплуатации
• Elitech ф 1300э Инструкция по эксплуатации
• Elitech р 110к Инструкция по эксплуатации
• Elitech р 82 Инструкция по эксплуатации
• Elitech р 110 Инструкция по эксплуатации
• Elitech ер1238к Инструкция по эксплуатации
• Elitech ед0610 Инструкция по эксплуатации
• Elitech пд1763 Инструкция по эксплуатации
• Elitech пд1363 Инструкция по эксплуатации
• Elitech пт 2000с Инструкция по эксплуатации
• Elitech пт 1200 Инструкция по эксплуатации
• Elitech пт 1400 Инструкция по эксплуатации
• Elitech вп1318 Инструкция по эксплуатации
• Elitech ва1412 Инструкция по эксплуатации
• Elitech ва1415 Инструкция по эксплуатации
• Elitech ва2523 Инструкция по эксплуатации

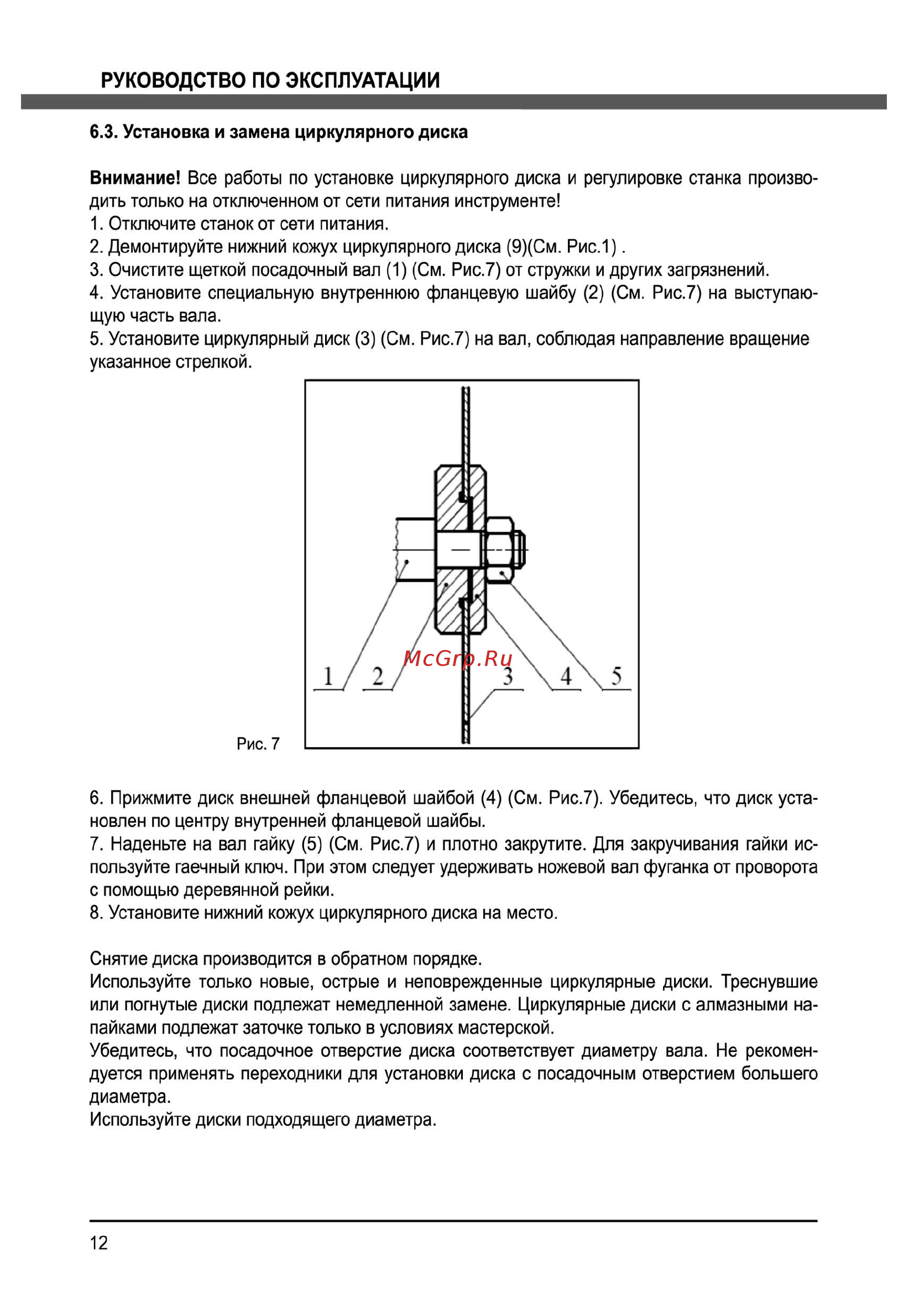

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 6 3 Установка и замена циркулярного диска Внимание Все работы по установке циркулярного диска и регулировке станка произво дить только на отключенном от сети питания инструменте 1 Отключите станок от сети питания 2 Демонтируйте нижний кожух циркулярного диска 9 См Рис 1 3 Очистите щеткой посадочный вал 1 См Рис 7 от стружки и других загрязнений 4 Установите специальную внутреннюю фланцевую шайбу 2 См Рис 7 на выступаю щую часть вала 5 Установите циркулярный диск 3 См Рис 7 на вал соблюдая направление вращение указанное стрелкой 6 Прижмите диск внешней фланцевой шайбой 4 См Рис 7 Убедитесь что диск уста новлен по центру внутренней фланцевой шайбы 7 Наденьте на вал гайку 5 См Рис 7 и плотно закрутите Для закручивания гайки ис пользуйте гаечный ключ При этом следует удерживать ножевой вал фуганка от проворота с помощью деревянной рейки 8 Установите нижний кожух циркулярного диска на место Снятие диска производится в обратном порядке Используйте только новые острые и неповрежденные циркулярные диски Треснувшие или погнутые диски подлежат немедленной замене Циркулярные диски с алмазными на пайками подлежат заточке только в условиях мастерской Убедитесь что посадочное отверстие диска соответствует диаметру вала Не рекомен дуется применять переходники для установки диска с посадочным отверстием большего диаметра Используйте диски подходящего диаметра 12
