Elitech сду 2200 [6/36] Руководство по эксплуатации

Содержание

• Www elitech tools ru 1
• Еытесн 1
• Руководство по эксплуатации 1
• Станок деревообрабатывающий 1
• Универсальный 1
• Уважаемый покупатель 3
• Руководство по эксплуатации 4
• Руководство по эксплуатации 5
• Диск циркулярный 250x30x2 8 мм 1шт 6
• Кожух фуговального вала 1шт 6
• Кожух циркулярного диска боковой 1шт 6
• Кожух циркулярного диска верхний 1шт 6
• Комплектация 6
• Нож расклинивающий 1шт 6
• Параметры модели 6
• Патрон ключевой 1шт 6
• Прижимное устройство для прямого фугования 1шт 6
• Руководство по эксплуатации 6
• Сду2200 6
• Станок 1шт 6
• Стол для фрезерования и сверления 1шт 6
• Стол циркулярный 1шт 6
• Технические характеристики 6
• Упор для прямого и углового фугования 1шт 6
• Руководство по эксплуатации 7
• Руководство по эксплуатации 8
• Распиловка циркулярным диском циркулярная пила в этом режиме устанавлива ется специальный стол см рис расклинивающий нож защитный кожух и циркулярный диск по дереву упоры для продольного и поперечного пиления возможно прямое наклон ное пиление и пиление под углом 2 фуговальный станок в этом режиме используется стол для прямого и углового фугова ния и возможна установка прижимного устройства для древесины только прямое фугование 3 сверлильный и фрезерный станок в этом режиме устанавливается боковой стол и сверлильный патрон в патрон может быть закреплена фреза или сверло 9
• Режим работы фрезирование и сверление 9
• Руководство по эксплуатации 9
• Станок может работать в следующих режимах 9
• Руководство по эксплуатации 10
• Руководство по эксплуатации 11
• Руководство по эксплуатации 12
• Руководство по эксплуатации 13
• Руководство по эксплуатации 14
• Руководство по эксплуатации 15
• Руководство по эксплуатации 16
• Руководство по эксплуатации 17
• Руководство по эксплуатации 18
• Руководство по эксплуатации 19
• Руководство по эксплуатации 20
• Руководство по эксплуатации 21
• Руководство по эксплуатации 22
• Руководство по эксплуатации 23
• Руководство по эксплуатации 24
• Руководство по эксплуатации 25
• Руководство по эксплуатации 26
• Руководство по эксплуатации 27
• Руководство по эксплуатации 28
• Руководство по эксплуатации 29
• А 35 для мягких пород а 45 для твердых пород 30
• Руководство по эксплуатации 30
• Руководство по эксплуатации 31
• Возможные неисправности и методы их устранения 32
• Неисправность возможная причина метод устранения 32
• Руководство по эксплуатации 32
• В гарантийном талоне 33
• В ремонт не принимаются и не обмениваются отдельные детали станка случаи при которых изделие не подлежит бесплатному гарантийному ремонту указаны 33
• Гарантийные обязательства 33
• Гарантийный срок эксплуатации станка со дня продажи через торговую сеть 12 33
• Двенадцать месяцев при соблюдении потребителем правил эксплуатации и условий по техническому обслуживанию указанных в настоящем руководстве 33
• Если в течение гарантийного периода в изделии появился дефект по причине 33
• Материалов гарантируется выполнение бесплатного гарантийного ремонта дефектного изделия 33
• Некачественного изготовления или применения некачественных конструкционных 33
• Обмен неисправных деталей вышедших из строя в период гарантийного срока 33
• Осуществляется в соответствии с действующими правилами обмена промышленных товаров купленных в розничной сети 33
• Руководство по эксплуатации 33

Похожие устройства

• Elitech да 14лk2 (3 а*ч) Инструкция по эксплуатации
• Elitech миа 10,8лк2 Инструкция по эксплуатации
• Elitech пдс 1100к Инструкция по эксплуатации
• Elitech ис 160п Инструкция по эксплуатации
• Elitech пт 1825к Инструкция по эксплуатации
• Elitech ф 1300э Инструкция по эксплуатации
• Elitech р 110к Инструкция по эксплуатации
• Elitech р 82 Инструкция по эксплуатации
• Elitech р 110 Инструкция по эксплуатации
• Elitech ер1238к Инструкция по эксплуатации
• Elitech ед0610 Инструкция по эксплуатации
• Elitech пд1763 Инструкция по эксплуатации
• Elitech пд1363 Инструкция по эксплуатации
• Elitech пт 2000с Инструкция по эксплуатации
• Elitech пт 1200 Инструкция по эксплуатации
• Elitech пт 1400 Инструкция по эксплуатации
• Elitech вп1318 Инструкция по эксплуатации
• Elitech ва1412 Инструкция по эксплуатации
• Elitech ва1415 Инструкция по эксплуатации
• Elitech ва2523 Инструкция по эксплуатации

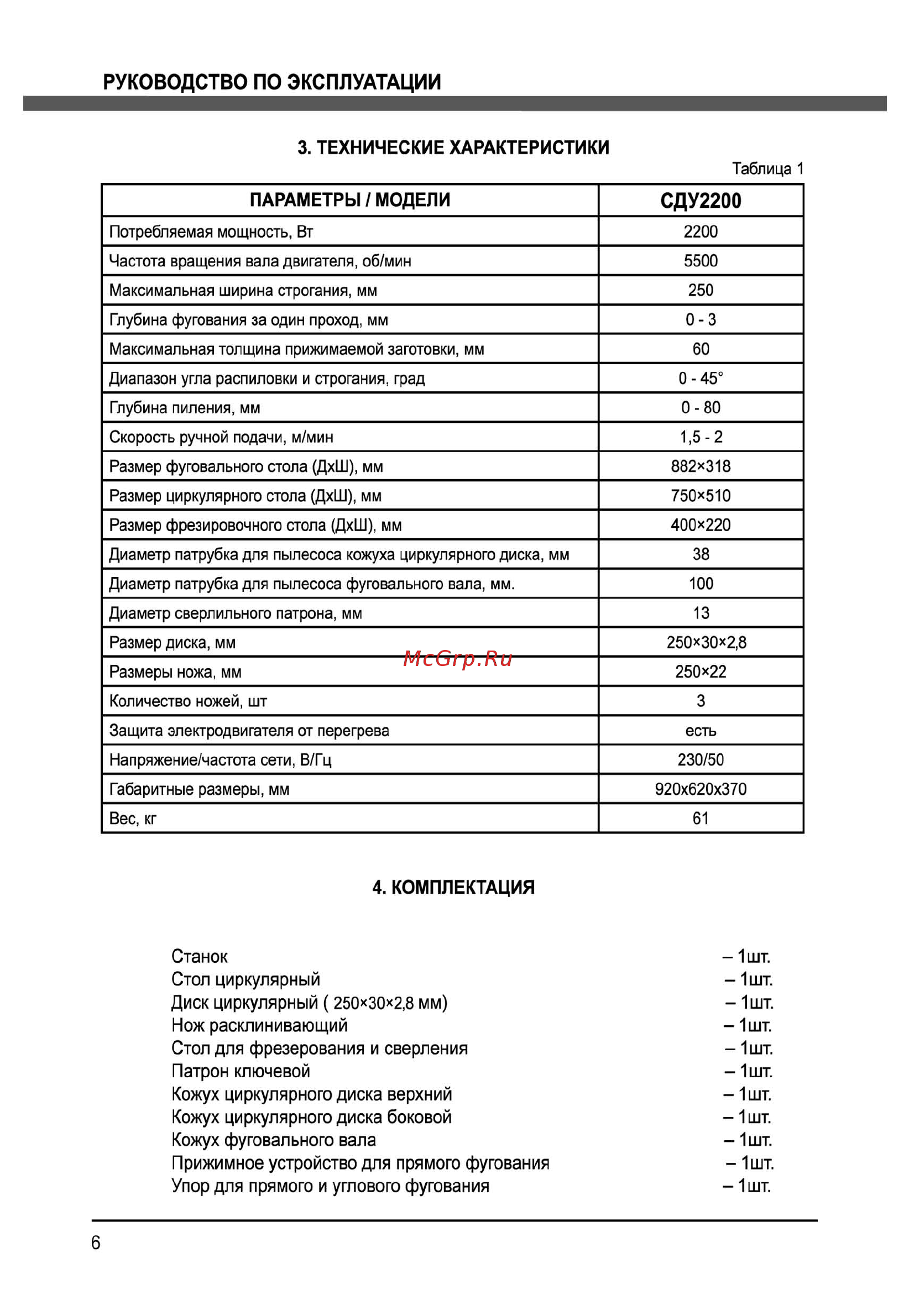

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Таблица 1 ПАРАМЕТРЫ МОДЕЛИ СДУ2200 Потребляемая мощность Вт 2200 Частота вращения вала двигателя об мин 5500 Максимальная ширина строгания мм 250 Глубина фугования за один проход мм 0 3 Максимальная толщина прижимаемой заготовки мм Диапазон угла распиловки и строгания град 60 0 45 Глубина пиления мм 0 80 Скорость ручной подачи м мин 1 5 2 Размер фуговального стола ДхШ мм 882x318 Размер циркулярного стола ДхШ мм 750x510 Размер фрезировочного стола ДхШ мм 400x220 Диаметр патрубка для пылесоса кожуха циркулярного диска мм 38 Диаметр патрубка для пылесоса фуговального вала мм 100 Диаметр сверлильного патрона мм 13 Размер диска мм 250x30x2 8 Размеры ножа мм 250x22 Количество ножей шт 3 Защита электродвигателя от перегрева Напряжение частота сети В Гц есть 230 50 Габаритные размеры мм 920x620x370 Вес кг 61 4 КОМПЛЕКТАЦИЯ Станок Стол циркулярный Диск циркулярный 250x30x2 8 мм Нож расклинивающий Стол для фрезерования и сверления Патрон ключевой Кожух циркулярного диска верхний Кожух циркулярного диска боковой Кожух фуговального вала Прижимное устройство для прямого фугования Упор для прямого и углового фугования 6 1шт 1шт 1шт 1шт 1шт 1шт 1шт 1шт 1шт 1шт 1шт
