Elitech сду 2200 [18/36] Руководство по эксплуатации

Содержание

• Www elitech tools ru 1
• Еытесн 1
• Руководство по эксплуатации 1
• Станок деревообрабатывающий 1
• Универсальный 1
• Уважаемый покупатель 3
• Руководство по эксплуатации 4
• Руководство по эксплуатации 5
• Диск циркулярный 250x30x2 8 мм 1шт 6
• Кожух фуговального вала 1шт 6
• Кожух циркулярного диска боковой 1шт 6
• Кожух циркулярного диска верхний 1шт 6
• Комплектация 6
• Нож расклинивающий 1шт 6
• Параметры модели 6
• Патрон ключевой 1шт 6
• Прижимное устройство для прямого фугования 1шт 6
• Руководство по эксплуатации 6
• Сду2200 6
• Станок 1шт 6
• Стол для фрезерования и сверления 1шт 6
• Стол циркулярный 1шт 6
• Технические характеристики 6
• Упор для прямого и углового фугования 1шт 6
• Руководство по эксплуатации 7
• Руководство по эксплуатации 8
• Распиловка циркулярным диском циркулярная пила в этом режиме устанавлива ется специальный стол см рис расклинивающий нож защитный кожух и циркулярный диск по дереву упоры для продольного и поперечного пиления возможно прямое наклон ное пиление и пиление под углом 2 фуговальный станок в этом режиме используется стол для прямого и углового фугова ния и возможна установка прижимного устройства для древесины только прямое фугование 3 сверлильный и фрезерный станок в этом режиме устанавливается боковой стол и сверлильный патрон в патрон может быть закреплена фреза или сверло 9
• Режим работы фрезирование и сверление 9
• Руководство по эксплуатации 9
• Станок может работать в следующих режимах 9
• Руководство по эксплуатации 10
• Руководство по эксплуатации 11
• Руководство по эксплуатации 12
• Руководство по эксплуатации 13
• Руководство по эксплуатации 14
• Руководство по эксплуатации 15
• Руководство по эксплуатации 16
• Руководство по эксплуатации 17
• Руководство по эксплуатации 18
• Руководство по эксплуатации 19
• Руководство по эксплуатации 20
• Руководство по эксплуатации 21
• Руководство по эксплуатации 22
• Руководство по эксплуатации 23
• Руководство по эксплуатации 24
• Руководство по эксплуатации 25
• Руководство по эксплуатации 26
• Руководство по эксплуатации 27
• Руководство по эксплуатации 28
• Руководство по эксплуатации 29
• А 35 для мягких пород а 45 для твердых пород 30
• Руководство по эксплуатации 30
• Руководство по эксплуатации 31
• Возможные неисправности и методы их устранения 32
• Неисправность возможная причина метод устранения 32
• Руководство по эксплуатации 32
• В гарантийном талоне 33
• В ремонт не принимаются и не обмениваются отдельные детали станка случаи при которых изделие не подлежит бесплатному гарантийному ремонту указаны 33
• Гарантийные обязательства 33
• Гарантийный срок эксплуатации станка со дня продажи через торговую сеть 12 33
• Двенадцать месяцев при соблюдении потребителем правил эксплуатации и условий по техническому обслуживанию указанных в настоящем руководстве 33
• Если в течение гарантийного периода в изделии появился дефект по причине 33
• Материалов гарантируется выполнение бесплатного гарантийного ремонта дефектного изделия 33
• Некачественного изготовления или применения некачественных конструкционных 33
• Обмен неисправных деталей вышедших из строя в период гарантийного срока 33
• Осуществляется в соответствии с действующими правилами обмена промышленных товаров купленных в розничной сети 33
• Руководство по эксплуатации 33

Похожие устройства

• Elitech да 14лk2 (3 а*ч) Инструкция по эксплуатации
• Elitech миа 10,8лк2 Инструкция по эксплуатации
• Elitech пдс 1100к Инструкция по эксплуатации
• Elitech ис 160п Инструкция по эксплуатации
• Elitech пт 1825к Инструкция по эксплуатации
• Elitech ф 1300э Инструкция по эксплуатации
• Elitech р 110к Инструкция по эксплуатации
• Elitech р 82 Инструкция по эксплуатации
• Elitech р 110 Инструкция по эксплуатации
• Elitech ер1238к Инструкция по эксплуатации
• Elitech ед0610 Инструкция по эксплуатации
• Elitech пд1763 Инструкция по эксплуатации
• Elitech пд1363 Инструкция по эксплуатации
• Elitech пт 2000с Инструкция по эксплуатации
• Elitech пт 1200 Инструкция по эксплуатации
• Elitech пт 1400 Инструкция по эксплуатации
• Elitech вп1318 Инструкция по эксплуатации
• Elitech ва1412 Инструкция по эксплуатации
• Elitech ва1415 Инструкция по эксплуатации
• Elitech ва2523 Инструкция по эксплуатации

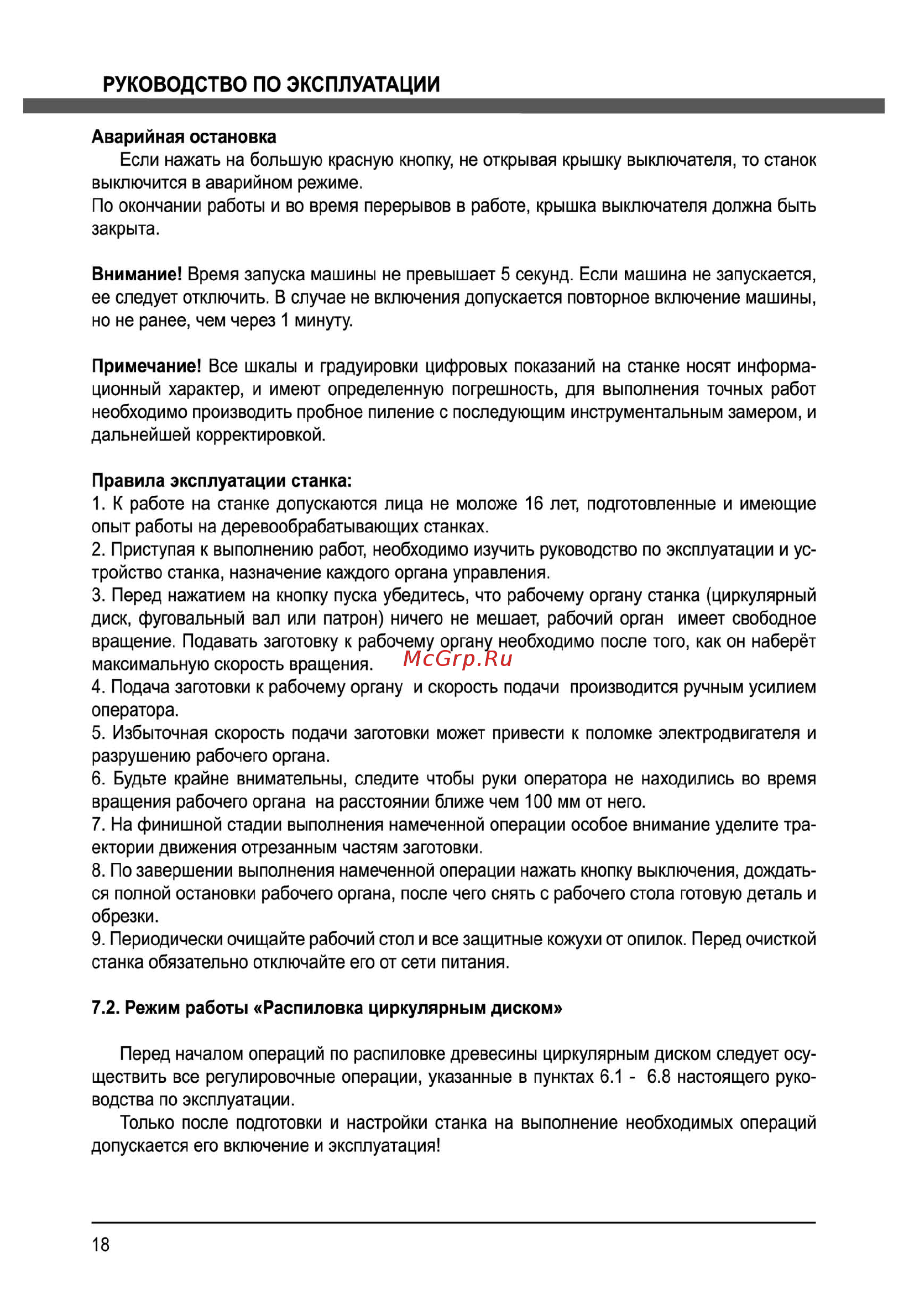

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Аварийная остановка Если нажать на большую красную кнопку не открывая крышку выключателя то станок выключится в аварийном режиме По окончании работы и во время перерывов в работе крышка выключателя должна быть закрыта Внимание Время запуска машины не превышает 5 секунд Если машина не запускается ее следует отключить В случае не включения допускается повторное включение машины но не ранее чем через 1 минуту Примечание Все шкалы и градуировки цифровых показаний на станке носят информа ционный характер и имеют определенную погрешность для выполнения точных работ необходимо производить пробное пиление с последующим инструментальным замером и дальнейшей корректировкой Правила эксплуатации станка 1 К работе на станке допускаются лица не моложе 16 лет подготовленные и имеющие опыт работы на деревообрабатывающих станках 2 Приступая к выполнению работ необходимо изучить руководство по эксплуатации и ус тройство станка назначение каждого органа управления 3 Перед нажатием на кнопку пуска убедитесь что рабочему органу станка циркулярный диск фуговальный вал или патрон ничего не мешает рабочий орган имеет свободное вращение Подавать заготовку к рабочему органу необходимо после того как он наберёт максимальную скорость вращения 4 Подача заготовки к рабочему органу и скорость подачи производится ручным усилием оператора 5 Избыточная скорость подачи заготовки может привести к поломке электродвигателя и разрушению рабочего органа 6 Будьте крайне внимательны следите чтобы руки оператора не находились во время вращения рабочего органа на расстоянии ближе чем 100 мм от него 7 На финишной стадии выполнения намеченной операции особое внимание уделите тра ектории движения отрезанным частям заготовки 8 По завершении выполнения намеченной операции нажать кнопку выключения дождать ся полной остановки рабочего органа после чего снять с рабочего стола готовую деталь и обрезки 9 Периодически очищайте рабочий стол и все защитные кожухи от опилок Перед очисткой станка обязательно отключайте его от сети питания 7 2 Режим работы Распиловка циркулярным диском Перед началом операций по распиловке древесины циркулярным диском следует осу ществить все регулировочные операции указанные в пунктах 6 1 6 8 настоящего руко водства по эксплуатации Только после подготовки и настройки станка на выполнение необходимых операций допускается его включение и эксплуатация 18
