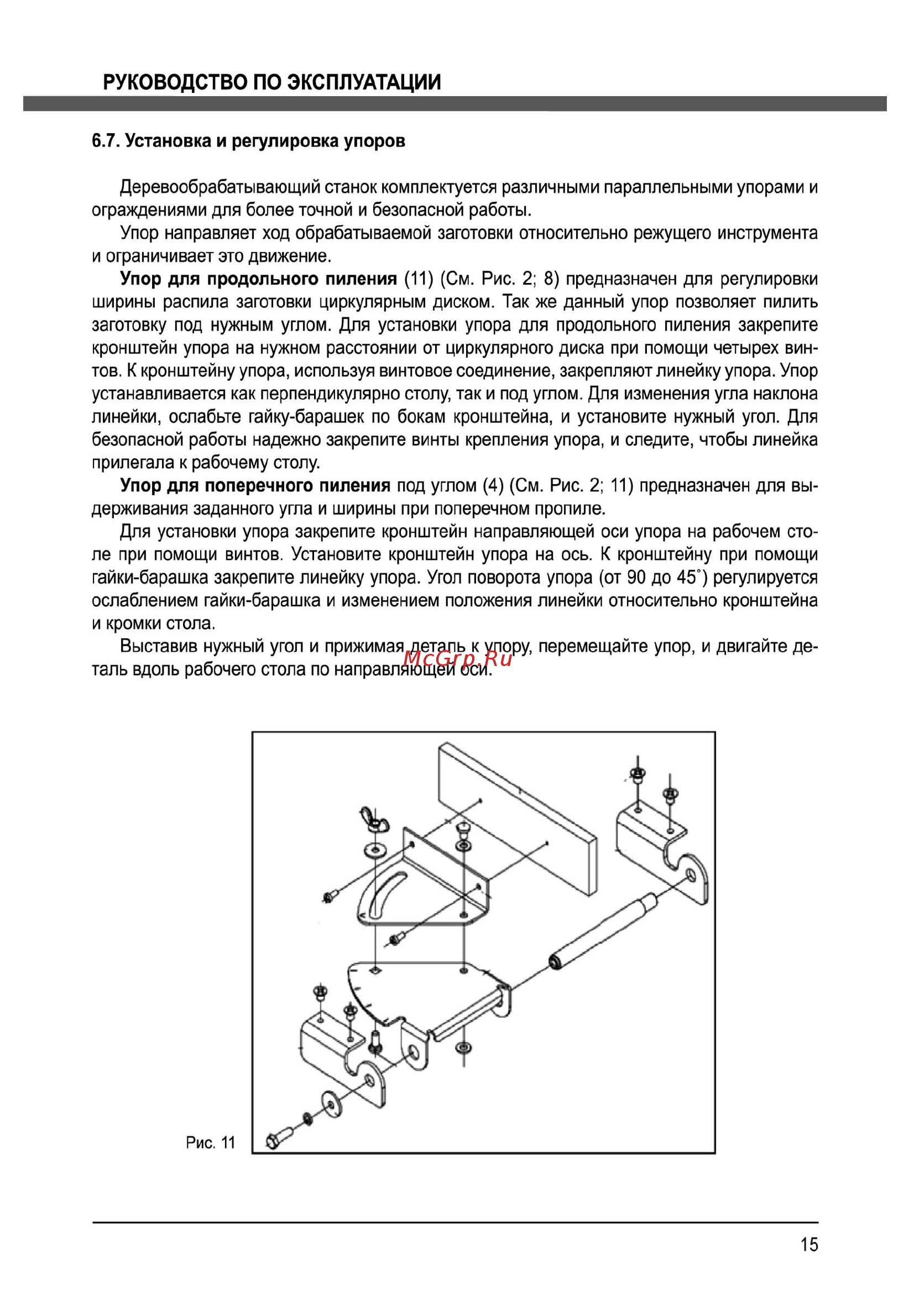

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 6 7 Установка и регулировка упоров Деревообрабатывающий станок комплектуется различными параллельными упорами и ограждениями для более точной и безопасной работы Упор направляет ход обрабатываемой заготовки относительно режущего инструмента и ограничивает это движение Упор для продольного пиления 11 См Рис 2 8 предназначен для регулировки ширины распила заготовки циркулярным диском Так же данный упор позволяет пилить заготовку под нужным углом Для установки упора для продольного пиления закрепите кронштейн упора на нужном расстоянии от циркулярного диска при помощи четырех вин тов К кронштейну упора используя винтовое соединение закрепляют линейку упора Упор устанавливается как перпендикулярно столу так и под углом Для изменения угла наклона линейки ослабьте гайку барашек по бокам кронштейна и установите нужный угол Для безопасной работы надежно закрепите винты крепления упора и следите чтобы линейка прилегала к рабочему столу Упор для поперечного пиления под углом 4 См Рис 2 11 предназначен для вы держивания заданного угла и ширины при поперечном пропиле Для установки упора закрепите кронштейн направляющей оси упора на рабочем сто ле при помощи винтов Установите кронштейн упора на ось К кронштейну при помощи гайки барашка закрепите линейку упора Угол поворота упора от 90 до 45 регулируется ослаблением гайки барашка и изменением положения линейки относительно кронштейна и кромки стола Выставив нужный угол и прижимая деталь к упору перемещайте упор и двигайте де таль вдоль рабочего стола по направляющей оси Рис 11 15
