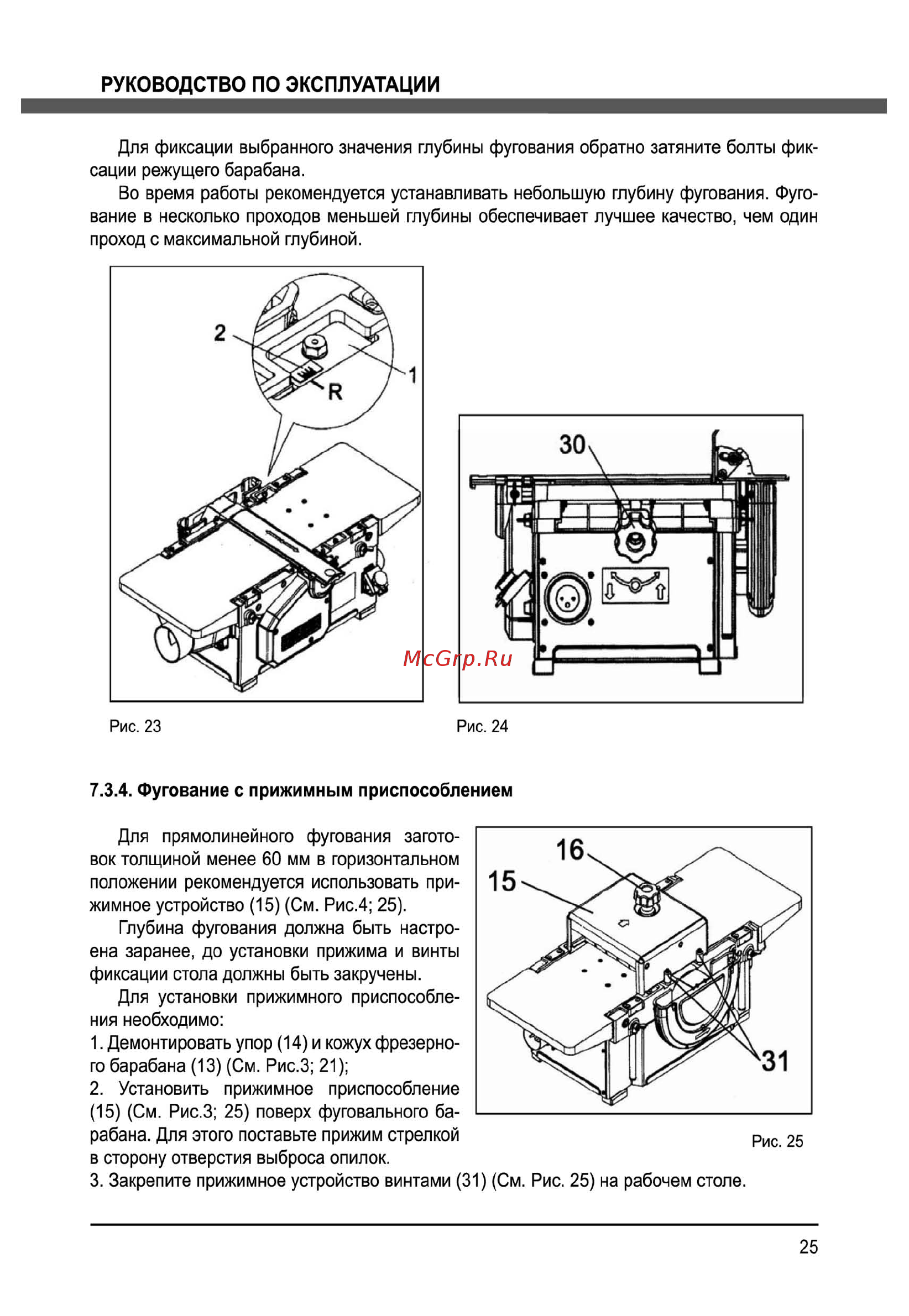

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Для фиксации выбранного значения глубины фугования обратно затяните болты фик сации режущего барабана Во время работы рекомендуется устанавливать небольшую глубину фугования Фуго вание в несколько проходов меньшей глубины обеспечивает лучшее качество чем один проход с максимальной глубиной Рис 23 Рис 24 7 3 4 Фугование с прижимным приспособлением Для прямолинейного фугования загото вок толщиной менее 60 мм в горизонтальном положении рекомендуется использовать при жимное устройство 15 См Рис 4 25 Глубина фугования должна быть настро ена заранее до установки прижима и винты фиксации стола должны быть закручены Для установки прижимного приспособле ния необходимо 1 Демонтировать упор 14 и кожух фрезерно го барабана 13 См Рис З 21 2 Установить прижимное приспособление 15 См Рис З 25 поверх фуговального ба рабана Для этого поставьте прижим стрелкой в сторону отверстия выброса опилок 3 Закрепите прижимное устройство винтами 31 См Рис 25 на рабочем столе 25
