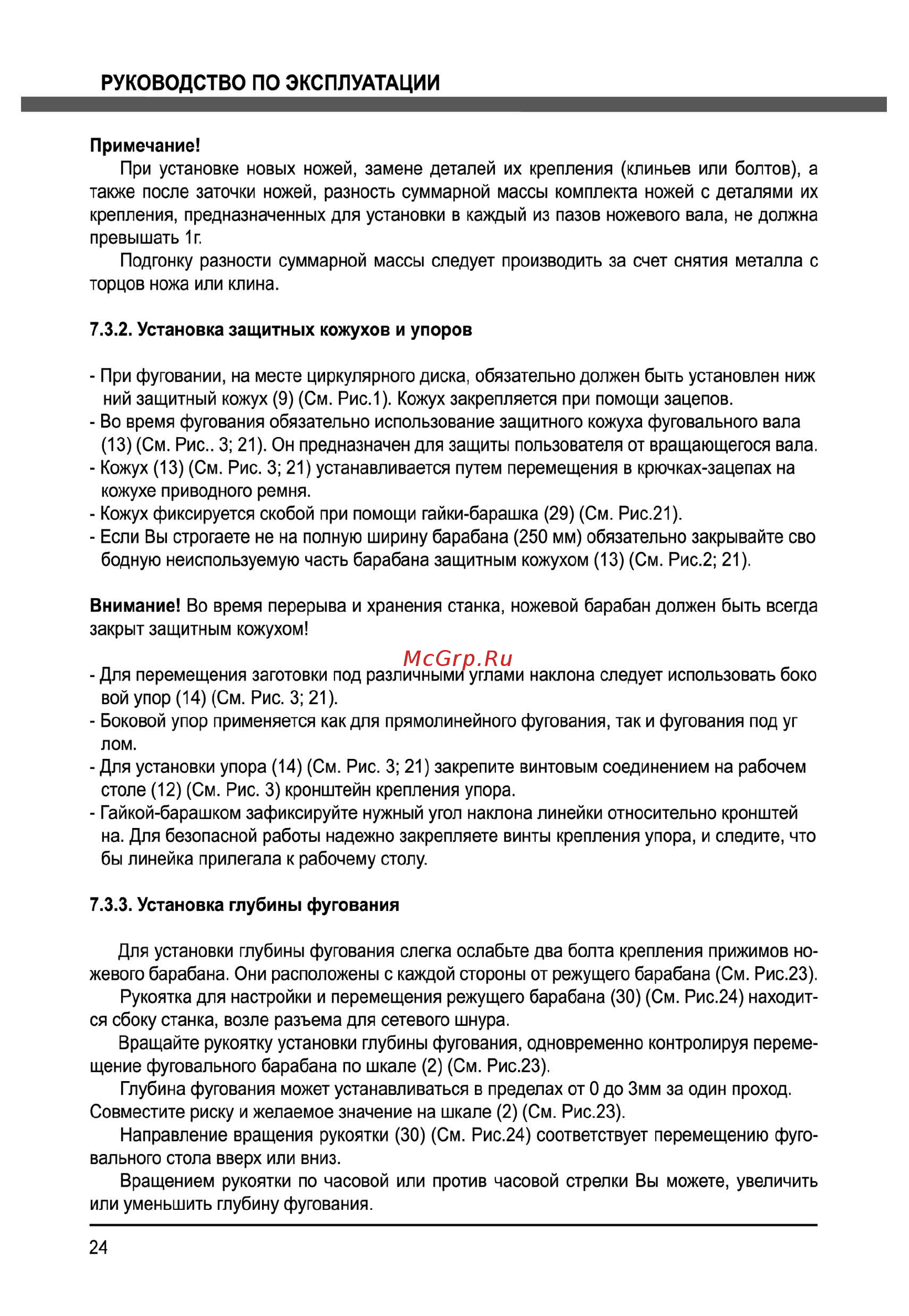

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Примечание При установке новых ножей замене деталей их крепления клиньев или болтов а также после заточки ножей разность суммарной массы комплекта ножей с деталями их крепления предназначенных для установки в каждый из пазов ножевого вала не должна превышать 1г Подгонку разности суммарной массы следует производить за счет снятия металла с торцов ножа или клина 7 3 2 Установка защитных кожухов и упоров При фуговании на месте циркулярного диска обязательно должен быть установлен ниж ний защитный кожух 9 См Рис 1 Кожух закрепляется при помощи зацепов Во время фугования обязательно использование защитного кожуха фуговального вала 13 См Рис 3 21 Он предназначен для защиты пользователя от вращающегося вала Кожух 13 См Рис 3 21 устанавливается путем перемещения в крючках зацепах на кожухе приводного ремня Кожух фиксируется скобой при помощи гайки барашка 29 См Рис 21 Если Вы строгаете не на полную ширину барабана 250 мм обязательно закрывайте сво бодную неиспользуемую часть барабана защитным кожухом 13 См Рис 2 21 Внимание Во время перерыва и хранения станка ножевой барабан должен быть всегда закрыт защитным кожухом Для перемещения заготовки под различными углами наклона следует использовать боко вой упор 14 См Рис 3 21 Боковой упор применяется как для прямолинейного фугования так и фугования под уг лом Для установки упора 14 См Рис 3 21 закрепите винтовым соединением на рабочем столе 12 См Рис 3 кронштейн крепления упора Гайкой барашком зафиксируйте нужный угол наклона линейки относительно кронштей на Для безопасной работы надежно закрепляете винты крепления упора и следите что бы линейка прилегала к рабочему столу 7 3 3 Установка глубины фугования Для установки глубины фугования слегка ослабьте два болта крепления прижимов но жевого барабана Они расположены с каждой стороны от режущего барабана См Рис 23 Рукоятка для настройки и перемещения режущего барабана 30 См Рис 24 находит ся сбоку станка возле разъема для сетевого шнура Вращайте рукоятку установки глубины фугования одновременно контролируя переме щение фуговального барабана по шкале 2 См Рис 23 Глубина фугования может устанавливаться в пределах от 0 до Змм за один проход Совместите риску и желаемое значение на шкале 2 См Рис 23 Направление вращения рукоятки 30 См Рис 24 соответствует перемещению фуго вального стола вверх или вниз Вращением рукоятки по часовой или против часовой стрелки Вы можете увеличить или уменьшить глубину фугования 24
