46
SuperFreeze
®
Boru Dondurma Üniteleri
Şekil 3 – Ünite Seri Numarası
Makinenin seri numarası kontrol panelinde yer alır. Üretim ay
ve yılını gösteren ek bir etiket mevcuttur. (05 = Ay, 13 = Yıl)
SSiimmggeelleerr
Bu ürün su borusu sistemlerindeki buz tapa-
larını dondurmak için kullanılır. Tapaları dondurma beceri-
si, bu kullanım kılavuzunda anlatıldığı üzere çok çeşitli
faktörlere bağlıdır. Koşulların tümüne bağlı olarak, bu ürün
her durumda çalışmayabilir.
ÇÇaallıışşmmaa ÖÖnncceessii KKoonnttrrooll
UUYYAARRII
Her kullanımdan önce, boru dondurma ünitenizi kontrol edin
ve elektrik çarpması ve diğer nedenlerden kaynaklı ciddi yara-
lanma risklerini azaltmak ve ünite hasarını önlemek için sorunları
giderin.
1. Boru dondurma ünitesinin fişe takılı olmadığından ve
AÇMA/KAPAMA anahtarının KAPALI konumunda
olduğundan emin olun.
2. Tüm ekipman ve kontrol cihazlarındaki her tür yağ,
gres ve kiri temizleyin. Bu ünitenin muayene ve kont-
rolüne yardımcı olur.
SSttaannddaarrtt EEkkiippmmaann
Tüm SuperFreeze boru dondurma üniteleri aşağıdakilerle
birlikte sunulur:
• D-Halkalı iki Velcro Bant
• Çabuk Kavrama Kelepçesi
• Soğutma Jeli
• Su Spreyi Şişesi
• Kullanıcı Kılavuzu

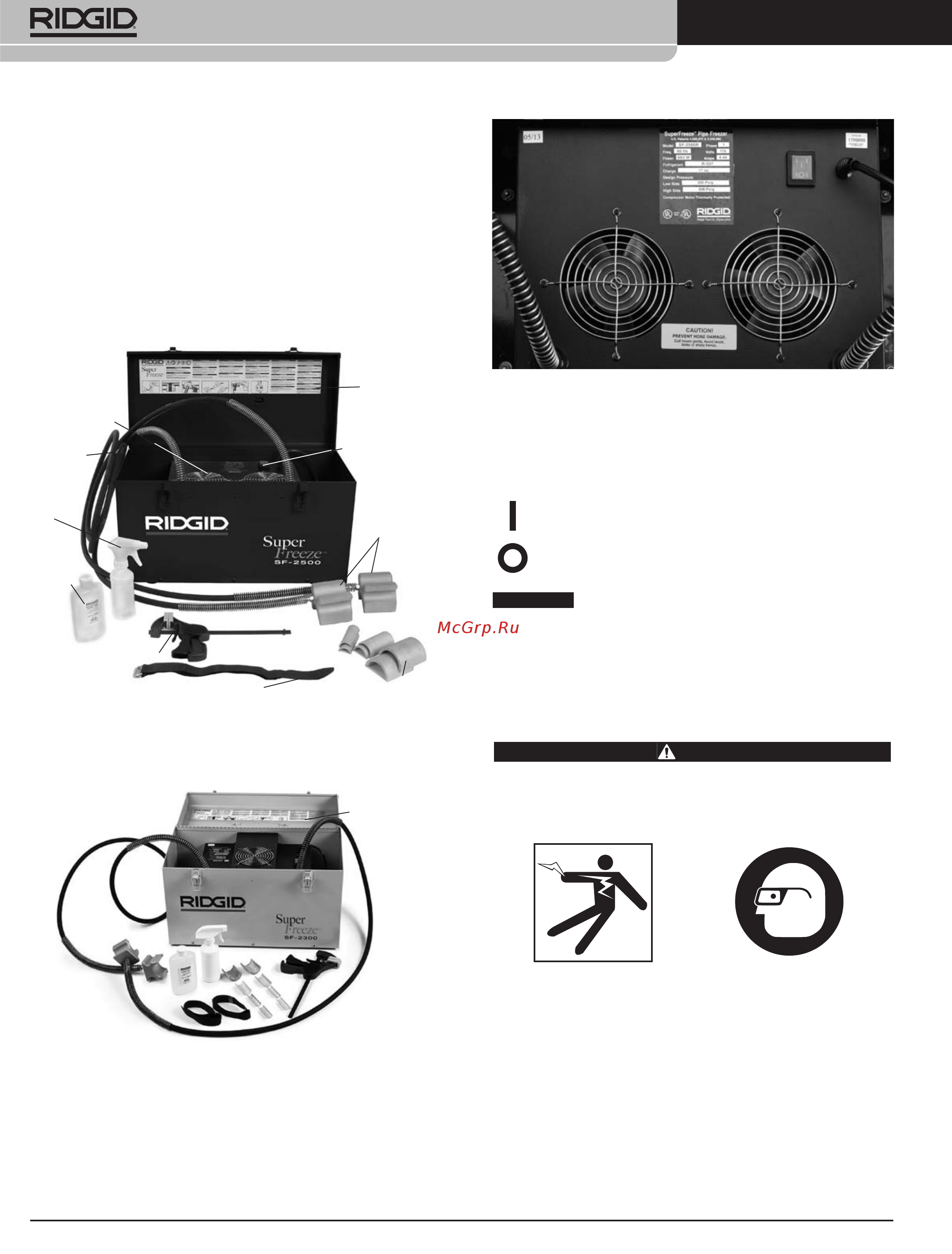

Şekil 1 – SF-2500 SuperFreeze Ünitesi
Şekil 2 – SF-2300 SuperFreeze Ünitesi
B
B
İ
İ
L
L
D
D
İ
İ
R
R
İ
İ
M
M
Güç AÇIK
Güç KAPALI
Etiket
Etiket
AÇMA/
KAPAMA (I/O)
Anahtarı
Dondurma
Kafaları
Hortumlar
Kondansatör
Sprey
Şişesi
Bilezikler
Soğutma
Jeli
Çabuk Kavrama
Kelepçesi
Velcro Bant
