Ridgid SF-2500 SuperFreeze [6/71] Pipe freezing units
![Ridgid SF-2500 SuperFreeze [6/71] Pipe freezing units](/views2/1248115/page6/bg6.png)
4

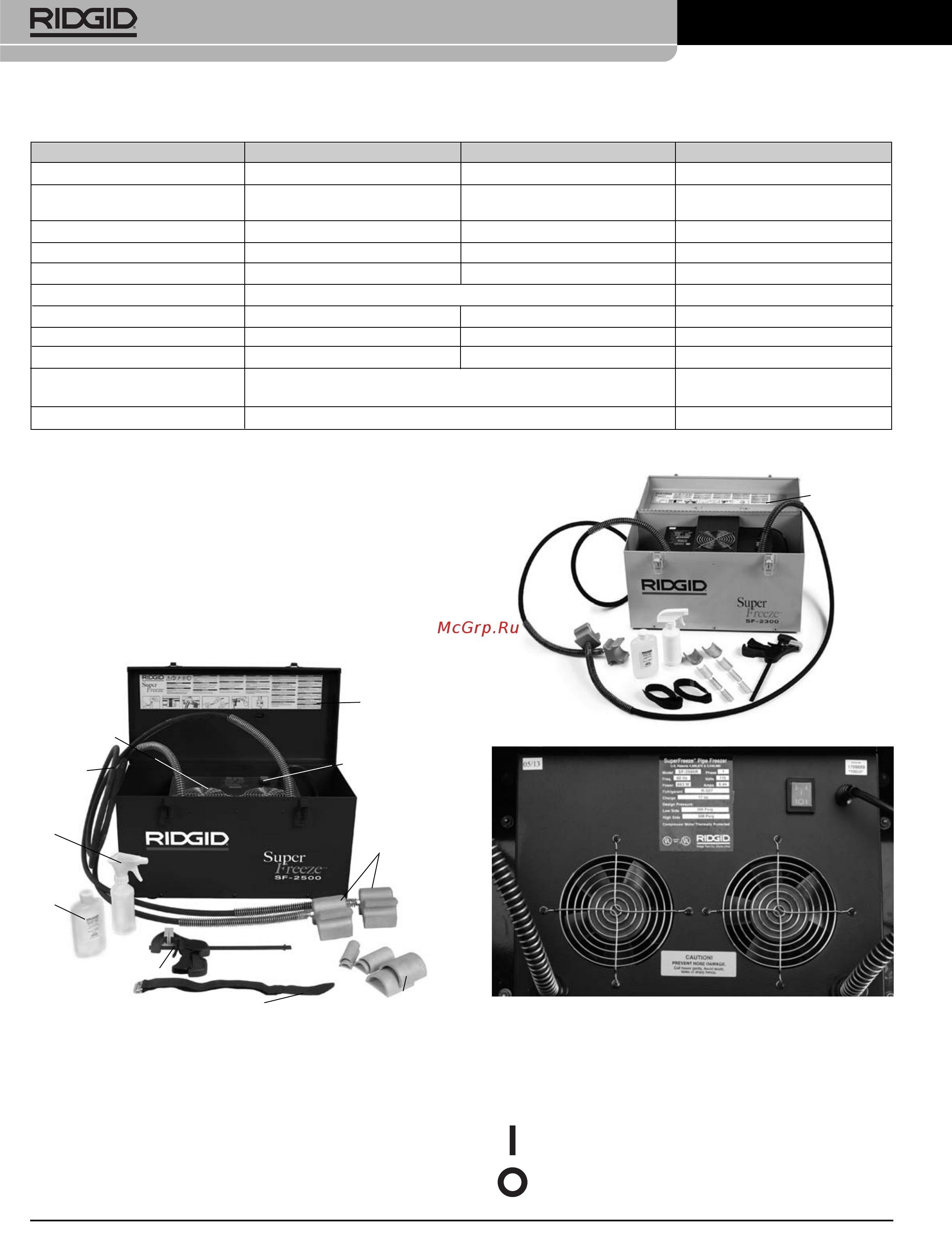

SuperFreezer
®
Pipe Freezing Units
Figure 2 – SF-2300 SuperFreeze Unit
Figure 3 – Unit Serial Number
The machine serial number is located on the control
panel. An additional decal is supplied that indicates the
month and year of manufacture. (05 = Month, 13 = Year)
Icons
Specifications
Standard Equipment
All SuperFreeze pipe freezing units come with the fol-
lowing:
• Two Velcro Straps with D-Ring
• Quick Grip Clamp
• Freeze Gel
• Water Spray Bottle
• Operator’s Manual
Figure 1 – SF-2500 SuperFreeze Unit
Parameter\Model SF-2500, 115V SF-2500, 230V SF-2300, 230V
Capacity: Copper Tube
1
/
2
to 2
1
/
2
inch CTS 12 to 54 mm DN* 12 to 42 mm DN
Capacity: Steel Pipe
1
/
2
to 1 inch
#1
/
2
to 2 inch
1
/
2
to 1
1
/
4
inch
#
(15 to 25 mm) (15 to 50 mm) (15 to 32 mm)
Hose Length 8.5 ft (2.6 m) 8.5 ft (2.6 m) 6.5 ft (2 m)
Hose Span 17 ft (5.2 m) 17 ft (5.2 m) 13 ft (4 m)
Refrigerant R-507 R-507 R-507
Compressor Type Rotary, Hermetic, Low Back Pressure Reciprocating
Motor Power 627 W 505 W 296 W
Fan Motor Power 2 × 18 W 2 × 17 W 17 W
Electric Supply 115 V, 1 Ph, 60 Hz 230 V, 1 ph, 50 Hz 230 V, 1 ph, 50 Hz
Dimension 24
1
/
2
× 11 × 14
1
/
2
inch 21 × 10
1
/
2
× 13 inch
(633 x 279 x 368) (533 x 267 x 330)
Weight 69 lb (31 kg) 58 (26 kg)
#
The freeze head cavities on these units are specifically sized for copper tube sizes. They may be used on steel pipe sizes with adherence to the instructions.
* The freeze head cavities on these units are specifically sized for steel pipe sizes. They may be used on copper tube sizes with adherence to the instructions.
Power ON
Power OFF
Label
ON/OFF (I/O)
Switch
Freeze
Heads
Hoses
Condenser
Spray
Bottle
Bushings
Freeze
Gel
Quick Grip Clamp
Velcro Strap
Label
