60
Устройства для заморозки труб SuperFreeze
®
Рис. 3 – Серийный номер устройства
Серийный номер устройства указан на панели управ-
ления. Имеется дополнительная бирка, на которой ука-
заны месяц и год изготовления. (05 = месяц, 13 = год).
ССииммввооллыы
Это изделие используется для
заморозки ледяных пробок в водопроводных систе-
мах. Возможность заморозки пробок зависит от
множества разнообразных факторов, которые рас-
смотрены в настоящем руководстве. В зависимо-
сти от конкретной совокупности условий, данное
изделие может работать не во всех случаях.
ППррееддээккссппллууааттааццииоонннныыйй ооссммооттрр
ВВННИИММААННИИЕЕ!!
Перед каждым использованием осматривайте устройство
для заморозки труб, устраняйте малейшие неисправно-
сти, чтобы снизить риск серьезной травмы в результате
поражения электротоком и по другим причинам, а также
чтобы предотвратить выход устройства из строя.
1. Убедитесь, что устройство для заморозки труб
отключено от розетки электропитания, а его
выключатель ВКЛ/ВЫКЛ установлен в положе-
ние ВЫКЛ.
2. Удалите масло, смазку или грязь с устройства и со
всех органов управления. Это облегчит осмотр и
управление устройством.
ССттааннддааррттнныыее ппррииннааддллеежжннооссттии
В комплект всех устройств для заморозки труб
SuperFreeze входят следующие компоненты:
• Два фиксирующих ремня на застежке "липучка"
с D-образным кольцом
• Быстрозахватывающий зажим
• Охлаждающий гель
• Пульверизатор с водой
• Руководство по эксплуатации

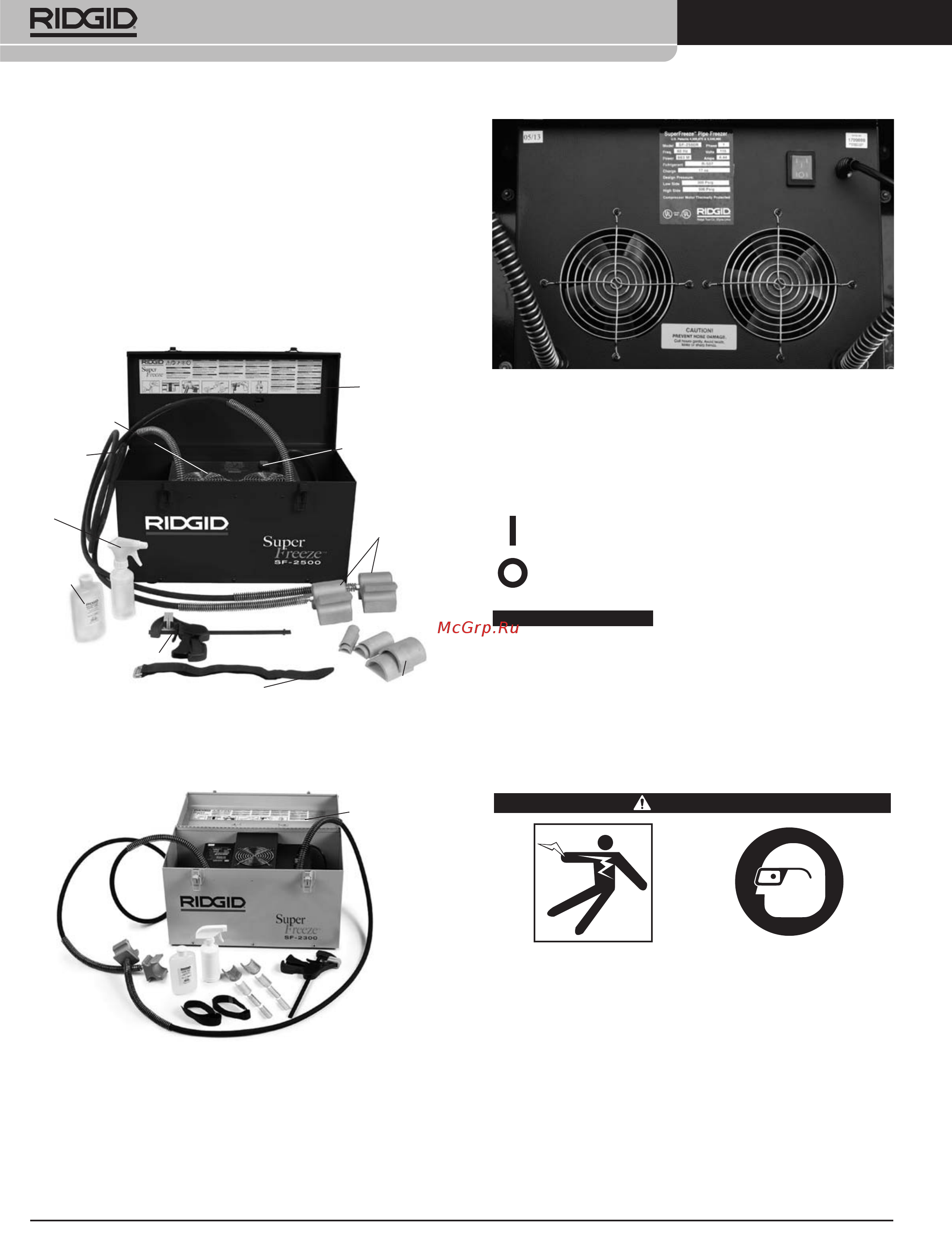

Рис. 1 – Устройство для заморозки SuperFreeze SF-2500
Рис. 2 – Устройство для заморозки SuperFreeze SF-2300
П
П
Р
Р
Е
Е
Д
Д
У
У
П
П
Р
Р
Е
Е
Ж
Ж
Д
Д
Е
Е
Н
Н
И
И
Е
Е
Питание ВКЛ
Питание ВЫКЛ
Этикетка
Этикетка
Переключатель
ВКЛ/ВЫКЛ (I/O)
Заморажива-
ющие
головки
Шланги
Охладитель
Пульвер
изатор
Втулки
Охлажда-
ющий
гель
Быстрозахватный
зажим
Фиксирующий ремень с застежкой
"липучка"
