65
Устройства для заморозки труб SuperFreeze
®
РРууккооввооддссттввоо ппоо ээккссппллууааттааццииии
ВВННИИММААННИИЕЕ!!
Прежде чем вскрыть систему, удостоверьтесь, что ледя-
ные пробки полностью сформированы и стабильны.
Вскрытие трубопроводной системы до полной замо-
розки пробки или размораживание пробки на вскрытой
системе может вызвать ожоги, поражение электрото-
ком или иные серьезные травмы, а также привести к
затоплению или иному повреждению имущества.
Удостоверьтесь, что инструмент правильно подготовлен
к работе и не допускайте отключения устройства для
заморозки труб во время использования.
Замораживающие головки и шланги становятся очень
холодными и могут вызвать обморожение при при-
косновении во время работы устройства. Надевайте
рукавицы при переноске во время использования.
Для защиты глаз от попадания грязи и иных посто-
ронних предметов всегда надевайте защитные очки.
Всегда надевайте средства защиты в соответствии с
содержимым трубопровода.
Выполняйте требования руководства по эксплуатации,
чтобы снизить риск травмы в результате ожогов, обмо-
рожения, поражения электротоком и других причин.
1.
Убедитесь, что инструмент настроен, а рабочая зона
организована должным образом, и в рабочей зоне
нет посторонних и других отвлекающих моментов.
2. Включите инструмент.
3. Дайте инструменту поработать в течение 2-3
минут. Замораживающие головки начнут покры-
ваться инеем. С помощью пульверизатора рас-
пылите воду между замораживающими головками
и трубой. Вода будет замерзать и заполнять зазо-
ры между замораживающей головкой, трубой и
используемыми переходниками. Это повышает
теплопроводность и сократит время заморозки, в
то время как зазоры между замораживающей
головкой и трубой препятствуют образованию
ледяной пробки. Удостоверьтесь, что капающая
вода не создает опасную ситуацию. При исполь-
зовании охлаждающего геля распыление воды
может не потребоваться.
Если замораживающие головки не охладились и
не покрылись льдом и инеем примерно через 7
минут, выключите устройство на 3 минуты и вновь
включите его. Если замораживающие головки по-
прежнему не охлаждаются, обратитесь к разделу
“Поиск и устранение неисправностей”.
4. Как только замораживающие головки примерзнут
к трубе, начнет формироваться ледяная пробка.
При повышенной температуре окружающей
среды, но не выше 100°F (38°C), замораживающие
головки можно обернуть изоляцией трубы или
другим изоляционным материалом, чтобы сокра-
тить время заморозки.
Не оставляйте устройство без присмотра. Трубы
могут замерзнуть и растрескаться во время про-
цесса заморозки, и непрерывное наблюдение за
процессом может минимизировать опасность и
повреждение. Если по какой-либо причине будет
прервана подача электропитания на заморажи-
вающее устройство, переведите выключатель
ВКЛ/ВЫКЛ в положение ВЫКЛ и не включайте
устройство повторно в течение как минимум 30
секунд во избежание повреждения компрессора.

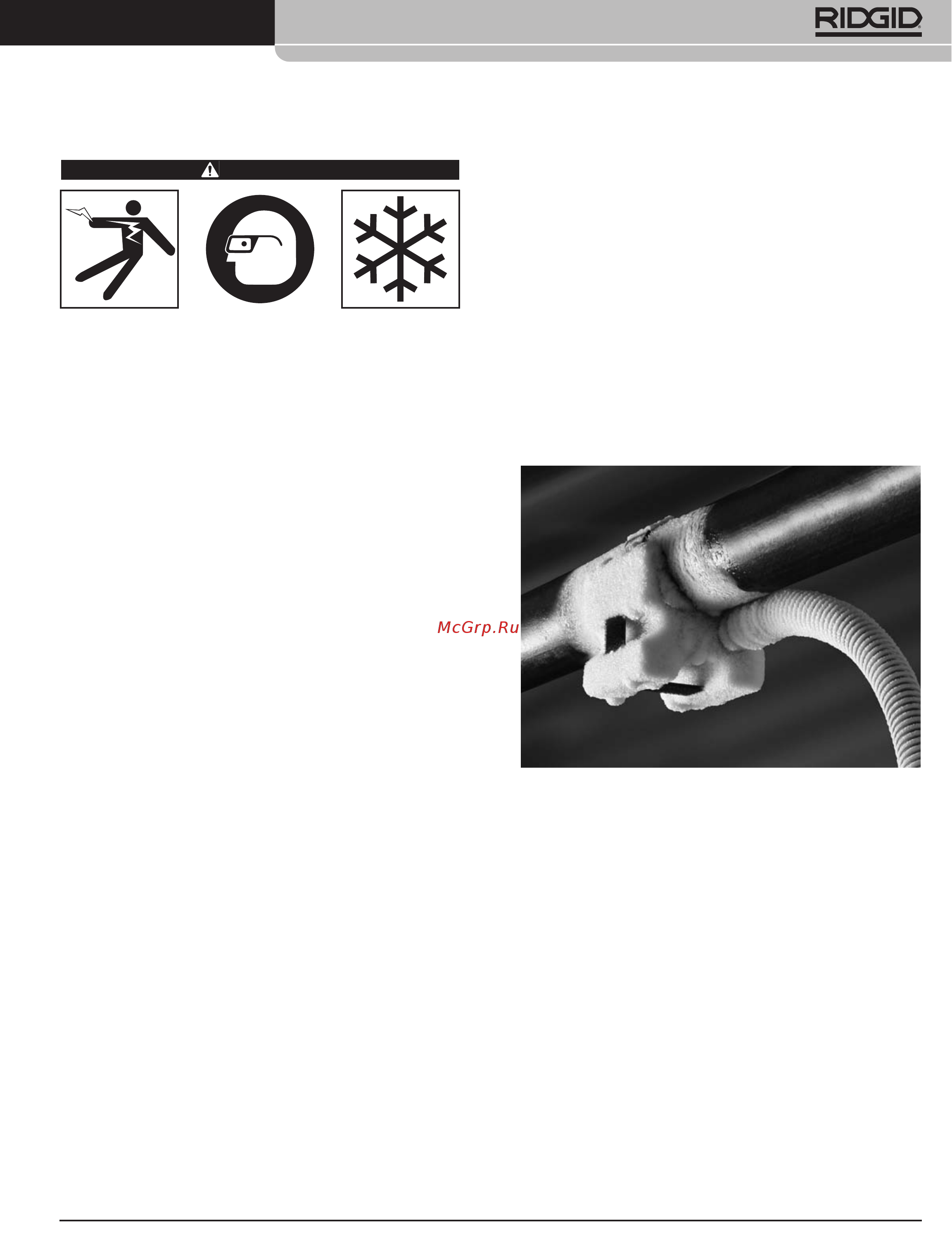

Рис. 9 – Примерзшая к трубе замораживающая головка
Время замерзания полностью сформированной
ледяной пробки зависит от различных факторов,
в том числе от температуры воды, температуры
окружающей среды, расстояния от источников
тепла, диаметра и толщины стенок трубы, мате-
риала трубы, количества замораживающих голо-
вок, качества контакта между замораживающими
головками и трубой, а также от других условий. В
приведенной ниже таблице указаны времена
заморозки для медной трубы в зависимости от
температуры воды, равной температуре окру-
жающей среды, при использовании охлаждаю-
щего геля и двух замораживающих головок. Время
заморозки для стальной трубы будут более про-
должительным. Время заморозки при других,
менее оптимальных условиях может быть вдвое
больше указанного, или еще более продолжи-
тельным. Время заморозки приведено только в
качестве общего указания.
