63
Устройства для заморозки труб SuperFreeze
®
от магистрали с циркулирующей горячей водой
диаметром 1¼” (30 мм) и более. Более близкое
расположение магистрали с циркулирующей горя-
чей водой может воспрепятствовать образованию
пробки или вызвать ее таяние.
4.
Подготовьте места расположения ледяных пробок.
Удалите с трубы всю изоляцию и покрытия до ого-
ленного металла. При необходимости удалите кор-
розию с помощью проволочной щетки. Покрытия и
коррозия изолируют трубу и могут замедлить про-
цесс заморозки или воспрепятствовать ему.
5.
Установите устройство так, чтобы замораживаю-
щие головки доставали до требуемых точек обра-
зования пробок. Поставьте устройство SuperFreeze
в вертикальное положение на прочную ровную
поверхность. Если устройство не будет установ-
лено вертикально на ровной поверхности, ком-
прессор может быть поврежден. Удостоверьтесь,
что отверстия впуска/выпуска воздуха охладителя
не закупорены. Закупоренные отверстия охлади-
теля замедляют процесс заморозки или препят-
ствуют ему. Устройство для заморозки труб следует
расположить вдали от места выполнения ремонта
и не под замораживающими головками. Это помо-
жет предотвратить попадание воды в устройство
заморозки и поражение элек
тротоком.
6. Размотайте шланги замораживающих головок.
Соблюдайте осторожность, чтобы не перекрутить
и не перегнуть шланги, это может повредить шланг
и воспрепятствовать надлежащему функциони-
рованию устройства.
7.
Выберите надлежащее углубление замораживаю-
щей головки в соответствии с диаметром трубы или
трубопровода, подлежащих заморозке. Допустимые
размеры для медных и стальных труб приведены в
нижеследующей таблице. В некоторых применениях
требуются втулки-переходники. При использовании
на трубе или трубопроводе с диаметром, отличным от
указанных, диаметр трубы/трубопровода не может
быть меньше диаметра замораживающей голов-
ки/втулки -⅛” (3,2 мм).
8. Нанесите охлаждающий гель на углубление
замораживающей головки. При использовании
концевого переходника или втулок нанесите
охлаждающий гель между замораживающей
головкой и переходником, а также на поверх-
ность переходника, которая соприкасается с
трубой. Охлаждающий гель улучшает теплопро-
водность между замораживающей головкой и
трубой и сокращает время, требуемое для
замерзания пробки. При отсутствии охлаждаю-
щего геля используйте пульверизатор для обиль-
ного распыления воды до и во время процесса
заморозки трубы.

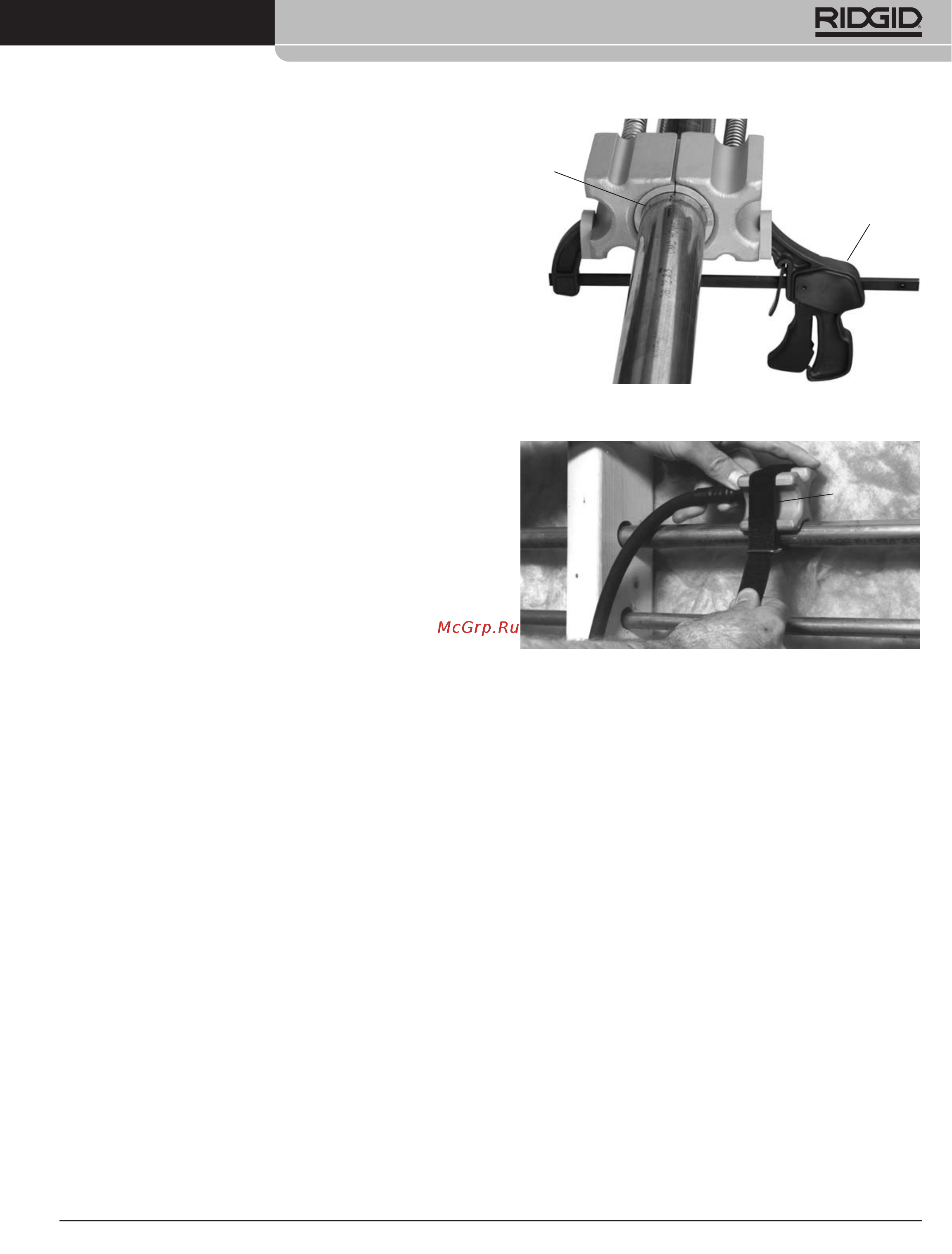

Рис. 4 – Прикрепление замораживающих головок с
помощью быстрозахватывающего зажима
Рис. 5 – Прикрепление замораживающей головки с
помощью фиксирующего ремня с застежкой
"липучка"
9. Прикрепите замораживающие головки к трубе.
• Применения с одиночной ледяной пробкой – в
применениях с одиночной ледяной пробкой обе
замораживающие головки следует установить
одну против другой для образования пробки.
Это укоротит срок, требуемый для заморозки
пробки. Используйте быстрозахватный зажим
(рис. 4) или фиксирующий ремень с застежкой
"липучка" (рис. 5), чтобы прикрепить заморажи-
вающие головки к трубе. При использовании
быстрозахватывающего зажима не затягивайте
чрезмерно, чтобы не деформировать трубу.
Образование одиночной ледяной пробки с помо-
щью замораживающих головок, расположенных
одна напротив другой, с использованием охлаж-
дающего геля и захватывающего зажима являет-
ся предпочтительным методом для наиболее
сложных случаев применения (повышенные тем-
пературы, трубы большого диаметра и пр.). Если
в сложных случаях применения требуются две
ледяные пробки, может быть необходимо исполь-
зовать два устройства для заморозки труб, по
одному на формирование каждой пробки.
Втулки
Быстрозахва-
тывающий
зажим
Фиксирующий
ремень с
застежкой
"липучка"
