49
SuperFreeze
®
Boru Dondurma Üniteleri
8.
Kafa boşluğunu dondurmak için soğuk jel uygulayın.
Uç adaptörleri veya bilezikler kullanıyorsanız, don-
durma kafasıyla adaptör arasına ve boruya temas
eden adaptör yüzeyine soğuk jel uygulayın. Soğuk jel
dondurma kafasıyla boru arasındaki ısı iletkenliğini
artırır ve bir tapanın donması için gerekli zamanı azal-
tır. Soğuk jel yoksa, sprey şişesi kullanarak boru don-
durma prosesi ve öncesinde bol su püskürtün.

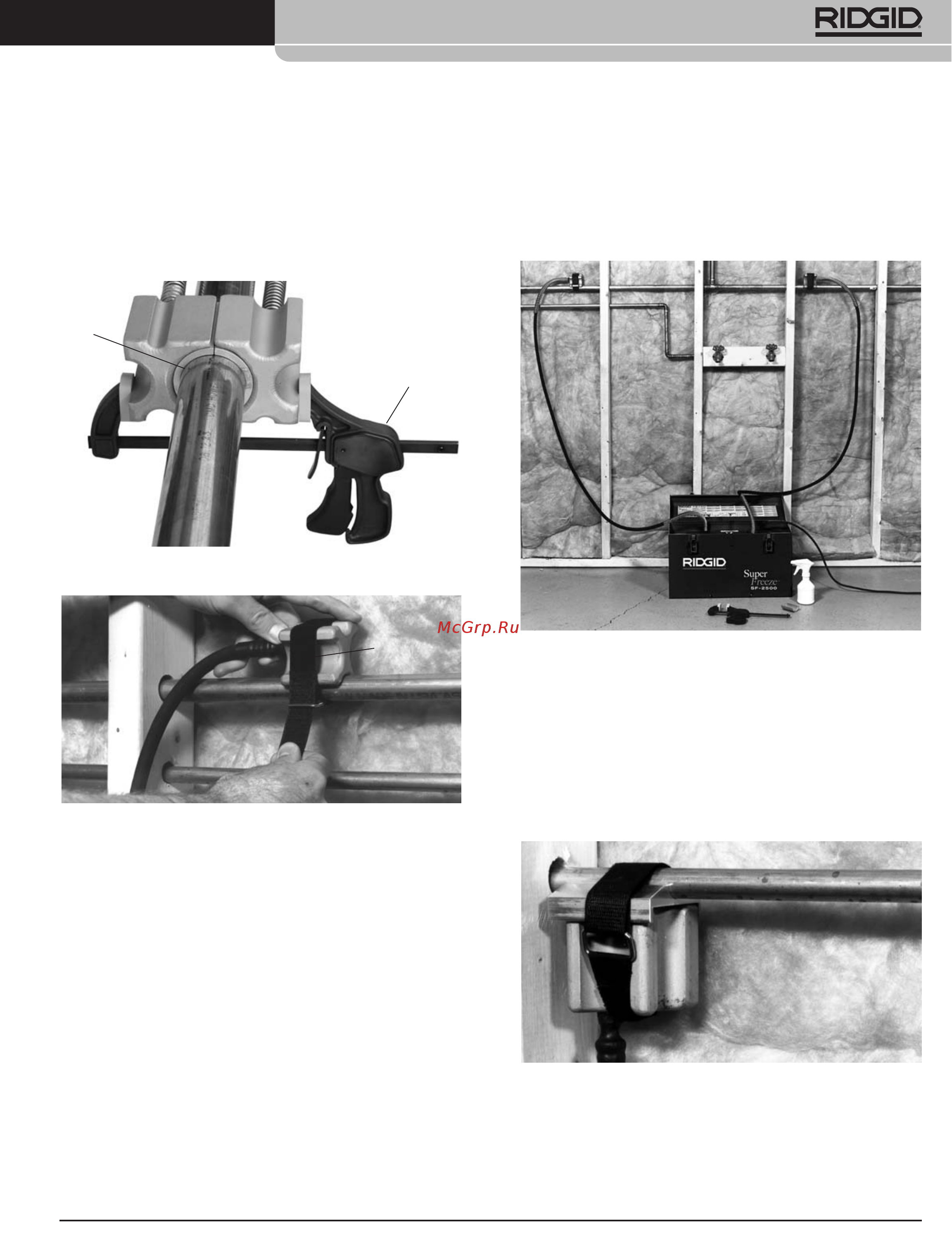

Şekil 4 – Dondurma Kafalarının Çabuk Kavrama
Kelepçesi Kullanılarak Bağlanması
Şekil 5 – Dondurma Kafasının Velcro Bantla Uygulanması
9. Dondurma kafalarını boruya bağlayın.
• Tek buz tapası uygulamaları – Tek buz tapası uygu-
lamalarında, er iki dondurma kafası tapayı oluşturmak
için birbirine zıt yönde uygulanmalıdır. Bu, tapanın
donması için gerekli zamanı azaltır. Dondurma kafa-
larını boruya sabitlemek için çabuk kavrama kelepçesi
(Şekil 4) veya Velcro.
Bant (Şekil 5) kullanın. Çabuk kavrama kelepçesi
kullanıyorsanız kelepçeyi aşırı sıkıştırarak boruyu
deforme etmeyin.
Daha zor uygulamalarda, (daha yüksek sıcaklıklar,
daha yüksek boru ebatları vs.) birbirine zıt konum-
landırılmış dondurma kafalarıyla tek buz tapası oluş-
turma ve çabuk kavrama kelepçesi kullanma tercih
edilen yöntemdir. Zor bir uygulamada iki adet don-
durma kafası gerekiyorsa, her tapa için birer adet
olmak üzere iki adet boru dondurma ünitesinin kulla-
nılması gerekebilir
.
• İki buz tapası uygulaması – Sistemin bir kısmını yalıt-
mak için iki ayrı buz tapası gerektiğinde, her noktaya
bir dondurma kafası bağlanır (Şekil 6). Dondurma
kafalarını boruya Çabuk Kavrama kelepçeleri veya
Velcro bantlarla sıkıca tutturun. Çabuk kavrama kelep-
çesi kullanıyorsanız kelepçeyi aşırı sıkıştırarak boruyu
deforme etmeyin.
Şekil 6 – İki Buz Tapası Uygulaması
• Standart dondurma kafasının kullanılamadığı durum-
larda, adaptörler kullanılabilir. Soğuk jel (kullanılıyor-
sa) adaptörün arkasına ve boruya temas eden yüzeye
uygulanır. Dondurma kafalarını boruya Çabuk
Kavrama kelepçeleri veya Velcro bantlarla sıkıca tut-
turun. Çabuk kavrama kelepçesi kullanıyorsanız
kelepçeyi aşırı sıkıştırarak boruyu deforme etmeyin.
Bkz. Şekil 7.
Şekil 7 – Velcro Bantla Bağlanmış Uç Adaptörlü
Dondurma Kafası
Bilezikler
Çabuk
Kavrama
Kelepçesi
Velcro Bant
