64
Устройства для заморозки труб SuperFreeze
®
•
Применения с двумя ледяными пробками – если
для перекрытия участка системы требуются две
отдельных ледяных пробки, к каждой точке при-
крепляется одна замораживающая головка (рис. 6).
Плотно прикрепите замораживающие головки к
трубе с помощью быстрозахватывающего зажима
или фиксирующих ремней с застежкой "липучка".
При использовании быстрозахватывающего зажи-
ма не затягивайте чрезмерно, чтобы не деформи-
ровать трубу.

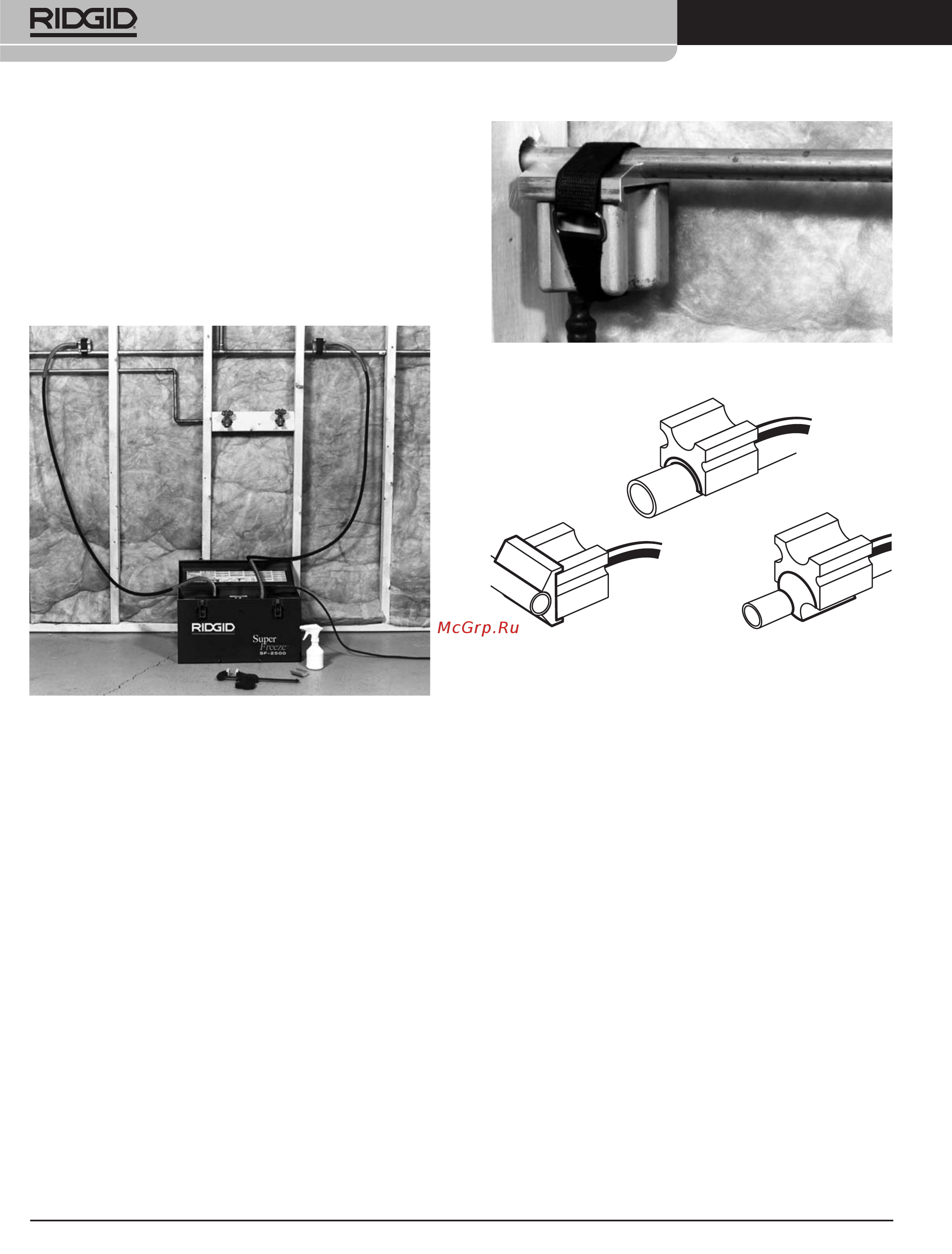

Рис. 6 – Применение с образованием двух ледяных
пробок
• Если невозможно использовать стандартную
замораживающую головку, в наличии имеются
переходники. Охлаждающий гель (в случае
использования) наносится на обратную сторо-
ну переходника и на поверхность, которая
соприкасается с трубой. Плотно прикрепите
замораживающие головки к трубе с помощью
быстрозахватывающего зажима или фикси-
рующих ремней с застежкой "липучка". При
использовании быстрозахватывающего зажима
не затягивайте чрезмерно, чтобы не деформи-
ровать трубу. См. рис. 7.
Рис. 7 – Замораживающая головка с концевым пере-
ходником, прикрепленная с помощью фикси-
рующего ремня с застежкой "липучка"
Рис. 8 – Замораживающие головки с различными
переходниками
10. Проложите шнур питания вдоль ранее опреде-
ленной свободной траектории. Сухими руками
введите шнур питания устройства SuperFreeze в
ранее определенную, надлежаще заземленную
розетку. Если шнур питания имеет недостаточ-
ную длину, используйте удлинитель, отвечающий
следующим требованиям:
• Находится в исправном состоянии.
• Имеет трехштыревую вилку, аналогичную той,
которой укомплектовано устройство для замо-
розки труб.
• Предназначен для применения вне помещений и
в обозначении имеет буквы W или W-A (напри-
мер, SOW), или же соответствует конструктив-
ным требованиям типа H05VV-F, H05RN-F или
требованиям Международной комиссии по элек-
тротехнике (60227 IEC 53, 60245 IEC 57).
• Имеет провода достаточного поперечного сече-
ния (16 AWG (1,5 мм
2
) для длины не более 50’
(15,2 м), 14 AWG (2,5 мм
2
) для длины 50’ – 100’
(15,2 м – 30,5 м)). Использование провода несо-
ответствующего сечения приведет к его пере-
греву, оплавлению изоляции или может стать
причиной пожара или иных повреждений.
