15
установка instalare
Для расчета размеров трубопроводов и нагревательных приборов
контура отопления остаточное давление следует рассчитывать
как функцию от требуемого расхода воды, принимая во внимание
характеристику циркуляционного насоса.
Pentru dimensionarea tuburilor şi a radiatoarelor instalaţiei de
încălzire se evaluează valoarea de nivel rezidual in funcţie de debitul
(capacitatea) cerut/ă, în funcţie de valorile prezentate pe gra cul
pompei de recirculare.

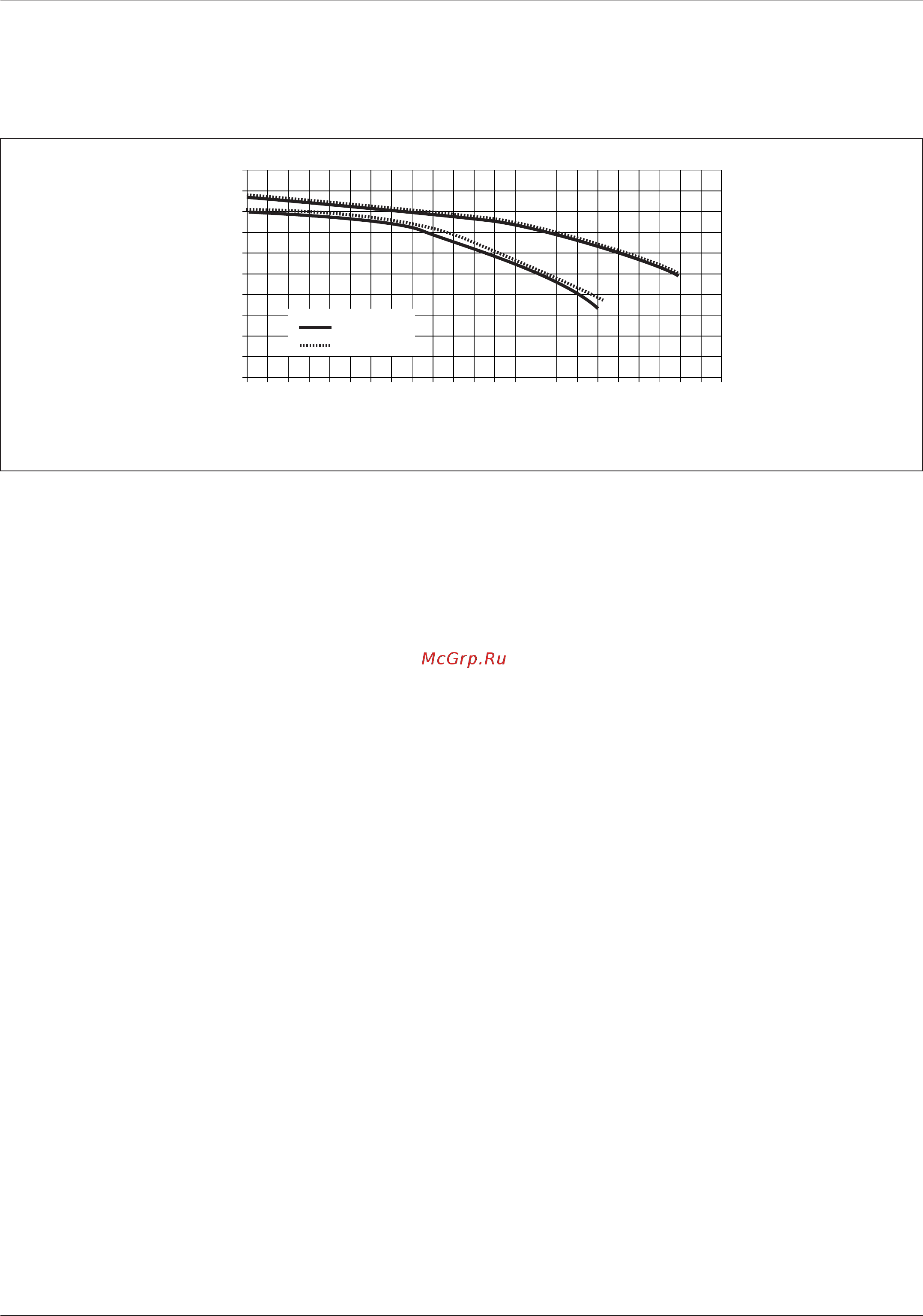

Reprezentarea gra că a debitului rezidual pompa de recirculare
Остаточное давление при ΔT 20 °C
Предохранительный клапан
Присоедините дренажную трубку (входящую в комплект поставки)
к выходу предохранительного клапана F.
Дренажный патрубок предохранительного клапана (см. рисунок)
следует соединить с дренажным сифоном так, чтобы можно было
визуально убедиться в работоспособности предохранительного
клапана. В противном случае может быть причинен вред людям,
домашним животным и имуществу. За указанные травмы и ущерб
производитель ответственности не несёт.
Промывка контура отопления
Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению срока его
службы. Перед демонтажем старого котла обязательно обеспечьте
тщательную промывку системы от загрязнений, способных оказать
вредное воздействие на котел. Обязательно убедитесь, что емкость
расширительного бака соответствует объему воды в контуре
отопления.
Dispozitivul de suprapresiune
Fixati teava de scurgere pentru supapa de siguranta F inclusa in
pachetul cu manualul de utilizare si instalare.
Evacuarea dispozitivului de suprapresiune trebuie să e conectată la
un sifon de purjare care poate controlat cu ochiul liber, pentru a evita
- în cazul intervenţiei acestuia - vătămarea persoanelor, animalelor şi
deteriorarea bunurilor, de care constructorul nu este responsabil.
Curăţarea instalaţiei de încălzire
În cazul instalării la instalaţii vechi deseori este sesizată prezenţa
substanţelor şi aditivilor în apă şi care ar putea in uenţa in mod negativ
funcţionarea şi durata de viaţă a noii centrale. Înainte de înlocuire
este necesari să se efectueze o spălare atentă a instalaţiei pentru a
îndepărta eventualele reziduuri sau murdăriile care pot compromite
corecta funcţionare a centralei. Veri caţi dacă vasul de expansiune are
o capacitate adecvată conţinutului de apă al centralei.
Racordare recipient
CLAS EVO SYSTEM
Centrala termică este prevăzută pentru gestionarea producţiei de apă
caldă menajeră cu un recipient. Reglarea temperaturii este efectuată
de către o sondă NTC (consultaţi schema electrică).
În caz de control al temperaturii cu termostat, este necesară
modi carea versiunii centralei termice (de la recipient la Sistem) din
meniul 2/submeniul 2/parametrul 8.
Pentru mai multe informaţii, consultaţi manualul conţinut în kit.
Подключение косвенного бойлера.
CLAS EVO SYSTEM
Котел может быть подключен к внешнему косвенному бойлеру для
производства горячей воды.
Температура регулируется NTC-датчиком (в соответствии с
электрической диаграммой). Если температура контролируется
термостатом, необходимо внести поправки в версии котла (только
для емкости для нагрева) с помощью меню2/подменю/параметр 8.
0
0,5
1
1,5
2,5
3
3,5
4
4,5
5
0 100 200 300 400 500 600 700 800 900 1000 1100
[mCE]
[l\h]
24/28 FF
32 FF
высота (м)
mCA
