описание котла descrierea produsului

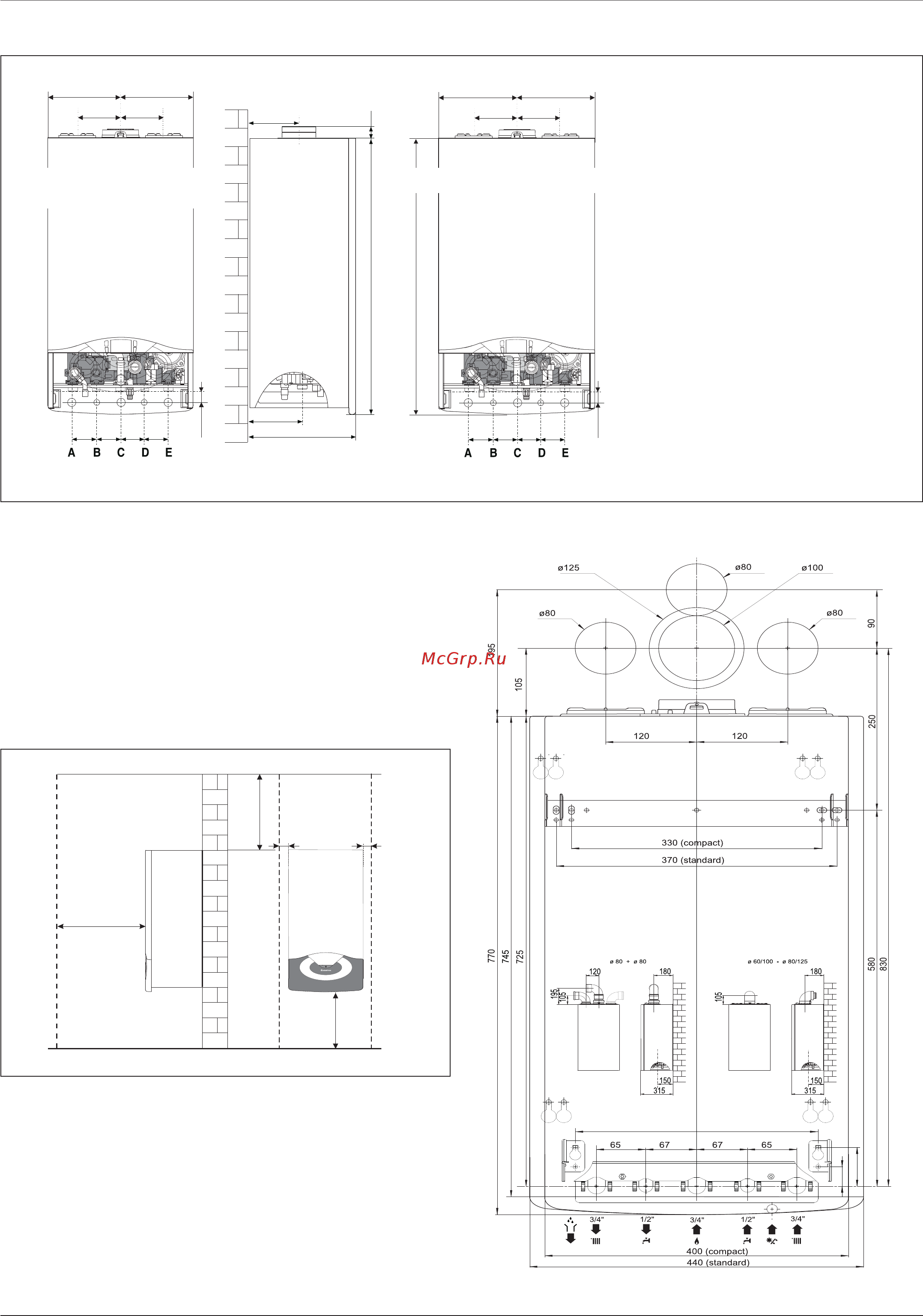

Размеры
A. Патрубок подачи в
контур отопления
B. Патрубок подачи в
контур ГВС
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура
отопления
R. Возврат из бойлера
Минимальные расстояния
Для легкого доступа к котлу при техническом обслуживании
следует обеспечить соответствующие минимально допустимые
расстояния (свободное пространство) от корпуса котла до
близлежащих предметов и поверхностей.
Устанавливать котел следует в соответствии с действующими
нормами и правилами, а также в соответствии с требованиями
производителя.
При установке обязательно используйте уровень, котел должен
находиться в строго горизонтальном положении.
Установочный шаблон
Размеры
Legendă
Dimensiuni cazan
Distanţe minime pentru instalare
Pentru a permite o desfăşurare uşoară a operaţiunilor de întreţinere
(revizie) la centrală, este necesar să se respecte distanţele minime
indicate în schemă.
Aşezaţi centrala în conformitate cu regulile tehnice, folosind o nivelă
cu bulă.
Şablon instalare
450
053
0 0 3
50 50
420020021002
30
60
320
A. Tur Instalatie
B. Iesire apa calda
C. Intrare gaz
D. Intrare apa rece
E. Retur Instalatie
R. Retur boiler
28
200
150
315
120 120
200
180
65 65 67 67
25 770
28
770
220
120 120
220
65 6567 67
/R /R
CLAS EVO 24/28 FF
CLAS EVO SYSTEM 24/28 FF
CLAS EVO SYSTEM 32 FF
