Ariston CLAS EVO 24 FF [20/48] Подключение к электрической сети
![Ariston CLAS EVO 28 FF [20/48] Подключение к электрической сети](/views2/1250628/page20/bg14.png)
20
установка instalare
ОСТОРОЖНО!
Перед производством работ на котле отключите
его электропитание внешним двухполюсным
выключателем (установите в положение «OFF» (ВЫКЛ)).
Подключение к электрической сети
С целью обеспечения безопасности поручите квалифицированному
специалисту тщательно проверить все электрические соединения
котла.
Производитель не несёт ответственности за ущерб, причиненный
отсутствием надлежащего зазем¬ления или ненадлежащими
параметрами сети электропитания.
Убедитесь, что система рассчитана на максимальную мощность,
потребляемую котлом (см. паспортную табличку). Убедитесь, что
используются проводники сечением не менее 0,75 мм2.
Для правильной и безопасной работы котел должен быть
ОБЯЗАТЕЛЬНО надежно заземлён.
Питание осуществляется от сети 230 В, 50 Гц (L, N + PE) с соблюдением
полярности и заземляющим проводником.
При необходимости замены кабеля электропитания обращайтесь к
квалифицированному специалисту. Заземляющий провод (желтый
или зеленый) должен иметь большую длину, чем фазный провод
или нейтраль.

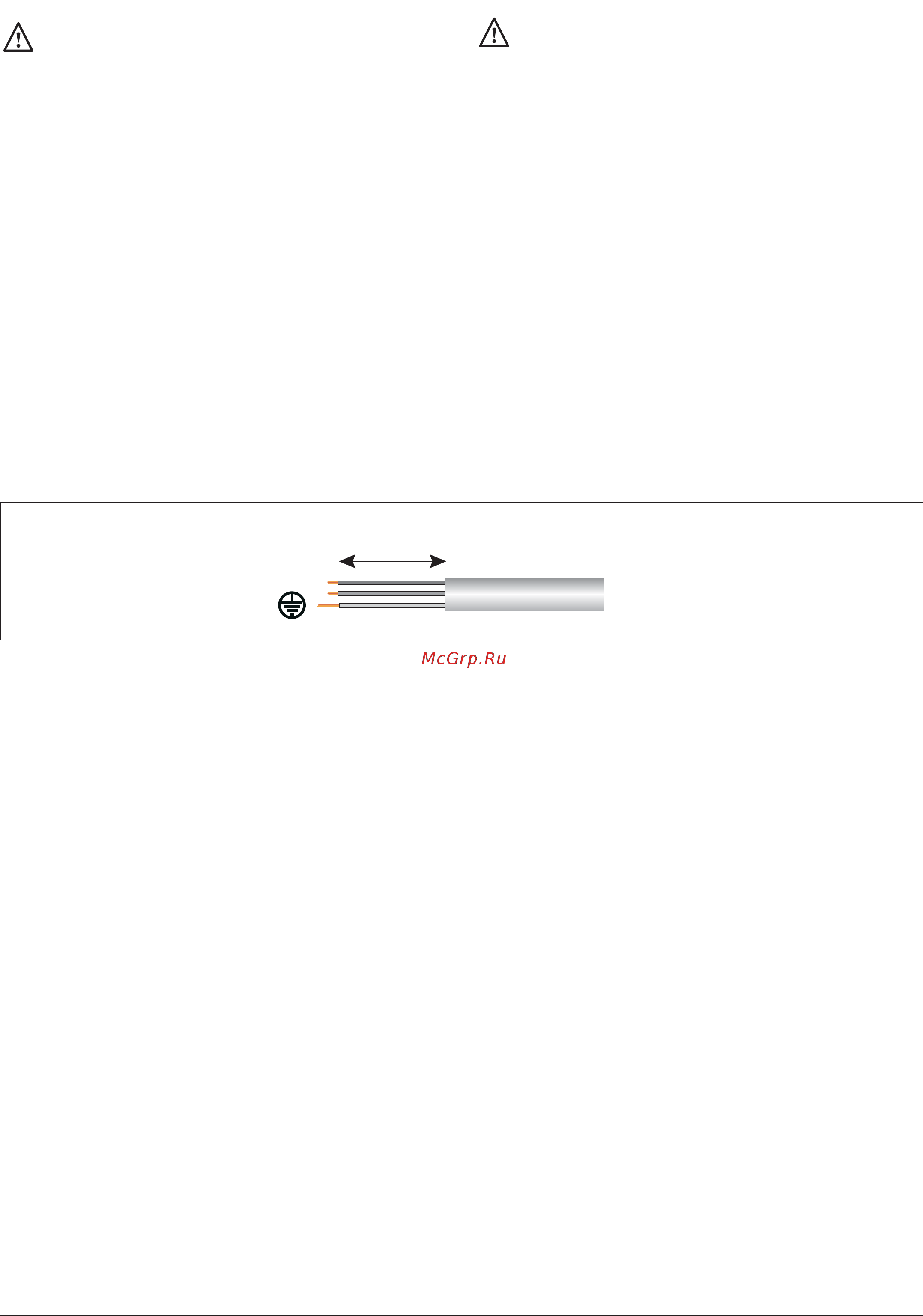

Кабель электропитания
Внимание!
Подключение котла к сети электропитания следует выполнять
через постоянное соединение (не допускается использование
штепсельной вилки) через двухполюсный выключатель с
минимальным расстоянием между контактами не менее 3 мм.
Строго запрещается использовать многовыводные штекеры,
удлинители и/или переходники.
Котел не имеет средств грозозащиты.
При необходимости замены предохранителей используйте
быстродействующие плавкие предохранители 2 А.
ATENŢIE
Înainte de orice intervenţie la centrală, întrerupeţi
alimentarea electrică cu ajutorul întrerupătorului bipolar
extern.
Conectările electrice
Pentru o mai mare siguranţă adresaţi-vă personalului cali cat ca să facă
o veri care atentă a instalaţiei electrice.
Constructorul nu este responsabil pentru eventualele daune cauzate
de lipsa împământării instalaţiei sau de anomaliile de alimentare
electrică.
Veri caţi dacă instalaţia este adecvată pentru puterea maximă
absorbită de la centrală şi indicată pe placa de timbru.
Controlaţi dacă secţiunea cablurilor este potrivită, oricum nu mai
mică de 0,75 mm2. Corecta conectare cu o e cientă împământare a
instalaţiei este indispensabilă pentru a garanta siguranţa aparatului.
Cablul de alimentare trebuie conectat la o reţea de 230V-50Hz
respectând polarizarea L-N şi împământarea.
În cazul în care schimbaţi cablul electric de alimentare adresaţi-vă
personalului cali cat, pentru racordarea centralei folosiţi rul galben /
verde de împământare, mai lung decât rele de alimentare (N-L).
Important!
Conectările la reţeaua electrică trebuie efectuate cu conectare
(legătură) xă (nu cu ştecher mobil) şi dotate cu întrerupător
bipolar cu o distanţă de deschidere a contactelor de cel puţin 3
mm.
Sunt interzise prize multiple, prelungitoare sau adaptoare.
Este interzisă folosirea tuburilor instalaţiei sanitare, de încălzire şi de
gaz pentru realizarea instalaţiei de împământare a aparatului.
Centrala nu este protejată împotriva efectelor fulgerelor.
În cazul în care este necesară înlocuirea siguranţelor de reţea, folosiţi
siguranţe de 2A rapide.
Cablu alimentare
H05V2V2-F
60
N
L
