30
защитные функции sisteme de protecţie centrală
Устройства защиты котла
Защита котла в случае возникновения неисправностей
осуществляется с помощью постоянных внутренних проверок,
проводимых электронным блоком управления, который
выключает котел при необходимости. В случае выключения котла
после такой проверки на дисплее отобразится код неисправности,
указывающий на тип и причину выключения.
Существует два типа выключения котла:
Защитное выключение
Осуществляется в случае отклонения от нормальной работы,
которое может быть устранено без вмешательства специалиста.

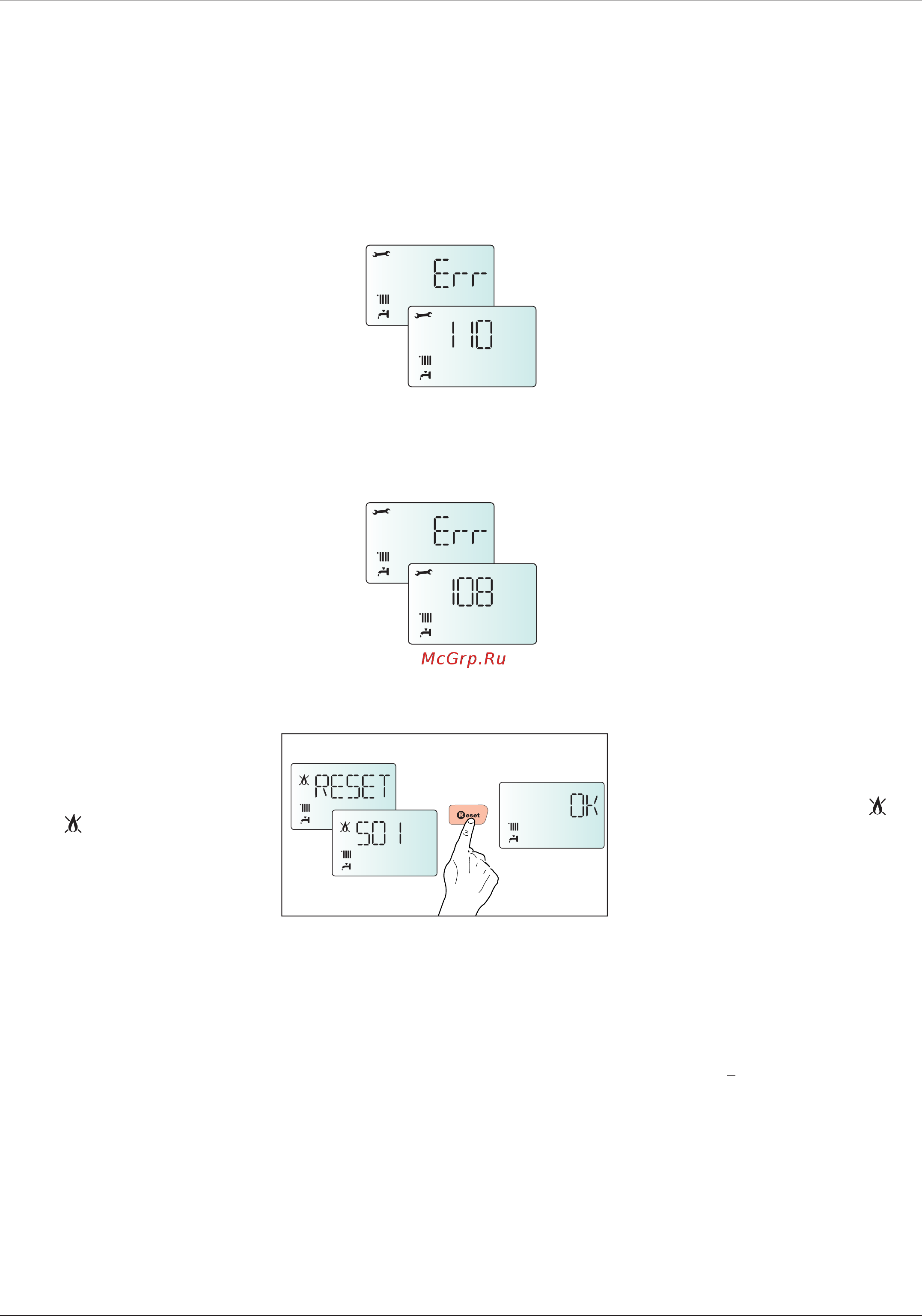

На дисплее мигает «Err» (Ошибка) и код ошибки
(например, Err/110).
Как только причина неисправности будет устранена,
котел снова включится и продолжит работу.
При таком выключении можно попытаться
восстановить нормальную работу котла, выключив
его и включив снова с помощью кнопки ВКЛ/ВЫКЛ с
панели управления.
Если на дисплее остается символ неисправности,
то выключите котел. Убедитесь, что внешний
двухполюсный выключатель находится в положении
ВЫКЛ, закройте газовый кран и обратитесь к квалифицированному
специалисту.
Защитное отключение из-за низкого давления воды
При недостаточном давлении воды в контуре отопления
котел производит защитное отключение.
На дисплее мигает «Err» (Ошибка) и код ошибки при
недостаточной циркуляции 108 (например, Err/108).
Проверьте давление воды по показаниям манометра
на панели управления; при холодной системе значение
должно быть от 0,6 до 1,5 бар.
Если давление незначительно меньше минимального
допустимого,
для восстановления давления откройте кран в нижней
части
котла. Если давление падает часто, возможно, в системе имеется
утечка. Обратитесь к специалисту для ее уcтранения.
Condiţii de oprire a aparatului
Cazanul este protejat de funcţionarea necorespunzătoare prin placa
electronica ce execută anumite controale interne, care declanşează,
dacă este necesar, un dispozitiv de blocare, de siguranţă. În caz de
blocare, pe display-ul panoului de comandă este a şat un cod care se
referă la tipul de oprire şi la cauza care a generat oprirea.
Se pot veri ca două tipuri de opriri.
Oprire de siguranţă
Această eroare este de tip “volatil” adică dispare automat, imediat după
încetarea cauzei care a provocat oprirea.
Pe display apare intermitent mesajul Err împreună cu
codul anomaliei (de ex. Err/110)
Imediat ce cauza a fost eliminată, centrala porneşte din
nou, reluându-şi funcţionarea obişnuită.
În timp ce cazanul este în oprirea de siguranţă puteţi să îl
repuneţi în funcţiune, oprind şi repornind aparatul de la
tasta ON/OFF de pe panoul de comandă.
Dacă centrala semnalează oprirea de siguranţă şi după
restartare, opriţi centrala. Poziţionaţi întrerupătorul
electric extern pe OFF, închideţi robinetul de gaz şi apelaţi
un instalator cali cat.
Oprire de siguranţă pentru circulaţie apă insu cientă
Dacă apa nu circulă în mod e cient în circuitul de încălzire,
cazanul va semnala oprirea de siguranţă.
Pe display apare intermitent mesajul Err împreună cu
codul anomaliei (de ex. Err/108)
Veri caţi presiunea pe higrometru şi în caz de necesitate
completaţi nivelul de apă deschizând robinetul de sub
cazan. Închideţi robinetul imediat ce presiunea se ridică la
1 - 1,5 mbari.
Dacă cererea de completare a nivelului este frecventă,
opriţi centrala, poziţionaţi întrerupătorul electric extern
în poziţia OFF, închideţi ,robinetul de gaz şi apelaţi un
instalator cali cat pentru a veri ca eventualele pierderi de apă.
Blocarea funcţionării
Această eroare este de tip “nevolatil”, ceea ce
înseamnă că nu dispare nici după eliminarea
cauzei care a determinat oprirea centralei.
Pe display clipeste RESET si codul de eroare (
ex. RESET/501) , si apare simbolul..
.
În acest caz, cazanul nu reporneşte automat,
dar va putea deblocat prin apăsarea tastei
RESET.
După câteva încercări de deblocare, dacă
problema se repetă, este necesar să intervină
un instalator cali cat.
Аварийное выключение
При выключении этого типа сброс не
происходит автоматически.
На дисплее мигает надпись RESET и
код ошибки ( например RESET/501)
вместе с символом перечеркнутого
пламени
.
В этом случае повторный пуск котла
необходимо осуществлять вручную,
нажав кнопку RESET (сброс).
Если осуществить повторный пуск
не удается, то следует обратиться к
квалифицированному специалисту.
Important
Dacă oprirea se repetă frecvent, vă recomandăm să apelaţi la un Centru de
Asistenţă Tehnică autorizat. Din motive de siguranţă, centrala va permite
în orice caz un număr maxim de 5 încercări de rearmare în 15 minute
(prin apăsarea tastei RESET ). Dacă centrala se opreşte rar, acest lucru nu
constituie o problemă.
ВНИМАНИЕ!
Если отключение электропитания котла происходит слишком часто,
то обратитесь в сервисный центр. В целях безопасности не нажимайте
кнопку RESET (сброс) более 5 раз в течение 15 минут. Если выключение
котла происходит редко, то это считается нормальным.
В коде неисправности (например, 1 01) первая цифра указывает,
в каком узле произошло нарушение нормальной работы.
1 - контур отопления
2- контур ГВС
3 - электронный блок управления
4 - электронный блок управления
5 - розжиг и обнаружение пламени
6 - подача воздуха и удаление продуктов сгорания
7 - мультизональное регулирование
Отображение неисправностей
Неисправности отображаются на дисплее в следующем формате:
5 P1 = ПЕРВАЯ ПОПЫТКА РОЗЖИГА НЕУДАЧНА
Первый символ указывает на неисправный узел, число, следующее
за Р (предупреждение), указывает код особой неисправности.
Prima cifră a codului de eroare (de ex., 1 01) vă arată grupul în care a
intervenit anomalia:
1 - Circuitul Primar
2 - Circuitul Sanitar
3 - Partea Electronică internă
4 - Partea Electronică externă
5 - Aprindere şi Detectare
6 - Alimentare cu aer - Evacuare gaze ardere
7 - Incalzire multizonala
Avertisment la funcţionare greşită
Acest anunţ apare pe display în forma următoare:
5 P1 =
PRIMA ÎNCERCARE DE APRINDERE EŞUATĂ
prima cifră (care arată grupul unde a intervenit anomalia) este urmată
de litera P (anunţ) şi de codul referitor la acel anunţ.
