26
пуск в эксплуатацию punerea în funcţiune
Проверка минимальной мощности
1. Для проверки минимальной мощности ослабьте винт «2» (рис. b)
и подключите трубку манометра к штуцеру отбора давления.
2. Отсоедините трубку-компенсатор камеры сгорания.
3. Включите котел в режиме максимальной мощности, используя
режим “Трубочист”.

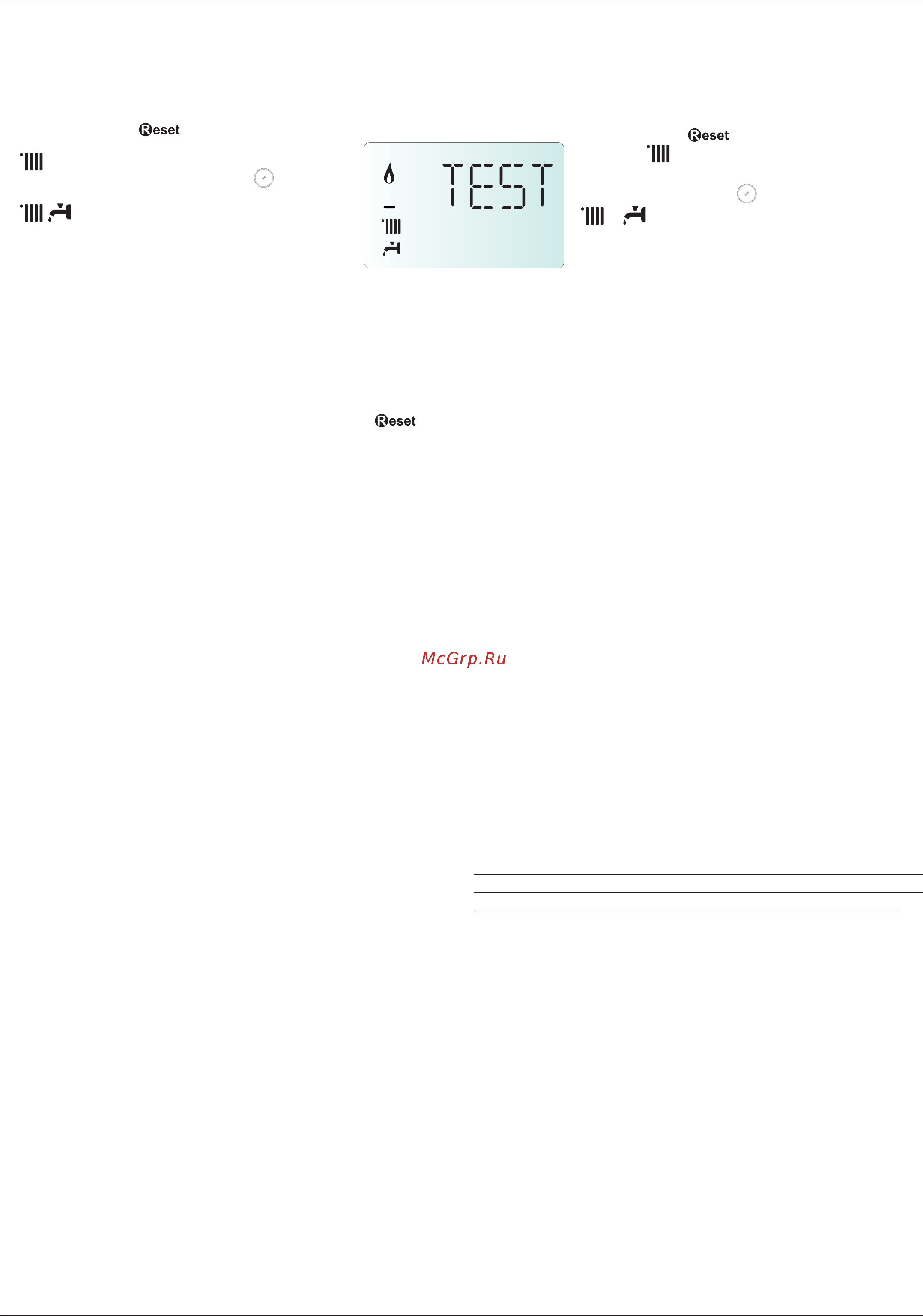

Нажмите кнопку и удерживайте 10 с, на
дисплее появляется надпись «TEST» и символ
. Котел работает на максимальной мощности
отопления.
Поверните рукоятку пока на
дисплее не появятся символы: радиатор и кран
. В этом режиме котел работает в режиме
минимальной мощности.
Отсоедините провод от регулятора давления
(модулятора). Давление газа на входе должно
соответствовать указанному для дан¬ного типа
газа в сводной таблице параметров в зависимости от типа газа.
В противном случае отрегулируйте его винтом «4» (рис. d).
4. По окончании проверки затяните винт «2» и убедитесь, что он
затянут плотно.
5. Подключите провод к регулятору давления.
6. Подключите трубку-компенсатор.
7. Котел выходит из режима «Трубочист» через 30 мин
автоматически либо немедленно по нажатии кнопки
.
Controlul puterii minime
1. Pentru a controla puterea maximă, slăbiţi şurubul “2” ( g.b) şi
introduceţi tubul de racord al manometrului în priza de presiune.
2. Scoateţi tubul de compensare al camerei de aer.
3. Puneţi în funcţiune cazanul la puterea maximă activând funcţia
„coşar”
Apăsați butonul
10 sec., pe display apare TEST
si semnul
. Centrala este fortata sa functioneze la
putere maxima pe incalzire.
Rotiti butonul encoder
pentru a selecta semnul
si .
Scoateţi un cablu al modulatorului ( g.d) presiunea
trebuie să corespundă celei prevăzute în tabelul
“Reglare Gaz” pentru tipul de gaz pentru care cazanul
a fost predispus. Dacă nu corespunde acţionaţi asupra
şurubului de reglare “4” ( g. d).
4. La sfârşitul testului strângeţi şurubul “2” şi veri caţi etanşarea.
5. Reconectaţi cablul modulatorului.
6. Reconectaţi tubul de compensare.
7. Funcţia coşar se dezactivează automat după 10 minute sau prin
apăsarea tastei RESET.
Вход в меню и изменение настроек
Меню 2 - параметры котла Подменю 3 - параметр 1
Максимальная тепловая мощность, устанавливаемая регулятором
давления (модулятором) на газовом клапане
Подменю 2 - параметр 0 Режим плавного розжига
(пониженное
давление при розжиге)
Подменю 3 - параметры 5 и 6
Режим задержки розжига (защита от частых включений)
submeniu 3 - parametru 1
Reglaj putere încălzire maximă
submeniu 2 - parametru 0
Reglaj aprindere lentă
submeniu 3 - parametru 5
Reglaj întârziere aprindere încălzire
Проверка мощности в режиме розжига
Данный параметр позволяет ограничить полезную тепло¬вую
мощность котла в процессе розжига.
Его значение в процентах соответствует потребляемой полезной
мощности и находится между минимальным (0) и максимальным
(100) значениями.
ДАННЫЙ ПАРАМЕТР СЛЕДУЕТ РЕГУЛИРОВАТЬ, ТОЛЬКО ЕСЛИ
ЗНАЧЕНИЕ ДАВЛЕНИЯ НА ВЫХОДЕ ГАЗОВОГО КЛАПАНА В ПРОЦЕССЕ
РОЗЖИГА (ИЗМЕРЯЕТСЯ ПРИ РАБОТЕ КОТЛА В РЕЖИМЕ ГВС) НЕ
СООТВЕТСТВУЕТ УКАЗАННОМУ В СВОДНОЙ ТАБЛИЦЕ ПАРАМЕТРОВ
В ЗАВИСИМОСТИ ОТ ТИПА ГАЗА.
Для проверки мощности в режиме розжига используется меню 2,
подменю 2, параметр 0.
При необходимости изменяйте значение параметра до достижения
требуемого давления.
Регулировка максимальной мощности в режиме отопления
Максимальная мощность в режиме отопления может быть
задана в диапазоне от минимально допустимого до максимально
допустимого значения мощности данного котла.
Для контроля максимальной мощности в режиме отопления
войдите в меню 2, подменю 3, параметр 1, выполните необходимую
проверку и, при необходимости, измените значения параметров в
соответствии с таблицей “Сводная таблица параметров по типам
газа”.
Регулировка задержки розжига
Первый параметр (меню 2, подменю 3, параметр 5) позволяет
задавать ручной (0) или автоматический (1) режим установки
времени задержки очередного розжига горелки после достижения
заданной температуры по датчику температуры на подаче в контур
отопления.
В ручном режиме можно выбрать значение времени задержки в
минутах от 0 до 7 (меню 2, подменю 3, параметр 6).
В автоматическом режиме (при активированной функции AUTO)
время задержки устанавливается автоматически в зависимости от
установленной температуры.
Reglarea aprinderii lente.
Este posibilă reglarea aprinderii lente între puterea maximă şi cea
minima.
Acest parametru trebuie să e modi cat numai dacă presiunea pe
circuitul de retur al valvei de gaz, în faza de aprindere (măsurată cu
circuitul sanitar activat) nu corespunde cu valorile indicate în tabel.
Pentru a controla puterea la aprinderea lentă, accesaţi meniul 2/sub-
meniul2/ parametrul 0.
Dacă este necesar, modi caţi valoarea parametrului până când
presiunea este corectă.
Reglarea întârzierii de pornire a încălzirii
Acest parametru - meniul 2/sub-meniul 3/parametrul 5 - vă permite să
introduceţi, manual (0) sau automat (1) timpul de aşteptare înainte de
pornirea succesivă a arzătorului, după ce acesta s-a stins ca urmare a
atingerii temperaturii stabilite pe termostat.
Selectând modalitatea manuală, puteţi regla întârzierea în minute, de
la parametrul următor – meniul 2/sub-meniul 3/parametrul 6; sunt
posibile valorile de la 0 la 7 (minute).
În modul automat, cazanul va stabili timpul corespunzător, în baza
temperaturii stabilite (set-point).
Reglarea puterii maxime de încălzire
Este posibilă reglarea puterii maxime de încălzire între cea maximă
admisă a aparatului şi cea minima. La putere maximă pe display va
vizualizat 100, la putere minimă pe display va vizualizat 0.
Pentru a controla puterea maximă a circuitului de încălzire accesaţi
meniul 2 /sub-meniul 3/ parametrul 1 şi veri caţi (sau modi caţi,
dacă este necesar) valoarea, aşa cum este indicat în tabelul “Reglare
Gaz”.
