25
пуск в эксплуатацию punerea în funcţiune
Проверка параметров газа
Демонтируйте переднюю декоративную панель и опустите
панель управления.
Проверка давления на входе

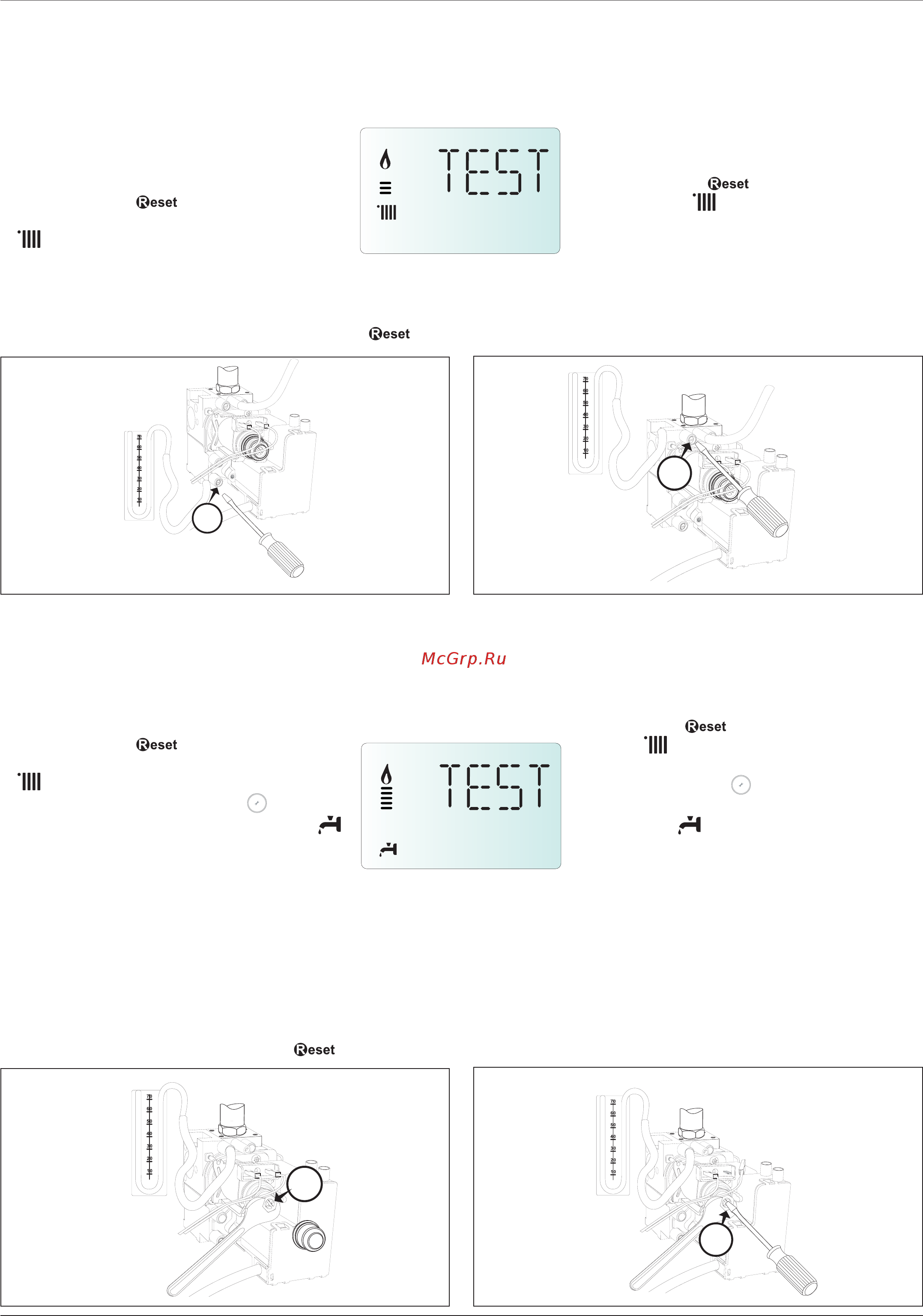

1. Ослабьте винт «1» (рис. a) и вставьте
соединительную трубку манометра в патрубок
отбора давления.
2. Запустите котел на максимальной мощности в
режиме «Трубочист»
Нажмите кнопку
и удерживайте 10 с, на
дисплее появляется надпись «TEST» и символ
.
Давление газа на входе должно соответствовать
номинальному для данного типа газа.
3. По окончании проверки затяните винт “1” и убедитесь, что он
затянут плотно.
4. Через 30 мин или при повторном нажатии на кнопку котел
Verificarea reglărilor pe partea de gaz
Scoateţi din faţă haina şi se procedează ca mai jos.
Controlul presiunii de alimentare.
1. Desfaceţi şurubul “1” ( g. a) şi introduceţi tubul de
racord al manometrului în priza de presiune.
2. Puneţi cazanul în funcţiune la puterea
maximă activând “funcţia coşar”.
Apăsați butonul 10 sec., pe display apare
TEST si semnul
.
Presiunea de alimentare trebuie să corespundă celei
prevăzute pentru tipul de gaz pentru care cazanul a
fost predispus.
3. La sfârşitul controlului strângeţi şurubul “1” .
4. Funcţia coşar se dezactivează automat după 30 minute sau prin
apăsarea tastei RESET.
1
2
4
(a)
(b)
(c)
(d)
выходит из режима «Трубочист».
Проверка максимальной мощности
1. Для проверки максимальной мощности ослабьте винт «2» (рис.
b) и подключите трубку манометра к штуцеру отбора давления.
2. Отсоедините трубку-компенсатор камеры сгорания.
3. Включите котел в режиме максимальной мощности, используя
режим “Трубочист”.
Нажмите кнопку и удерживайте 10 с, на
дисплее появляется надпись «TEST» и символ
. Котел работает на максимальной мощности
отопления.
Поверните рукоятку а дисплее
появляется символ водоразборного крана ,
котел работает на максимальной мощности ГВС.
Давление газа на входе должно соответствовать
указанному для данного типа газа в сводной
таблице параметров в зависимости от типа газа.
В противном случае снимите защитный колпак и подтяните или
отпустите регулировочный винт «3» (рис. c).
4. По окончании проверки затяните винт «2» и убедитесь, что он
затянут плотно.
5. Установите на место защитный колпак регулятора.
6. Подключите трубку-компенсатор.
7. Котел выходит из режима «Трубочист» автоматически через 30
мин или немедленно по нажатии кнопки .
Controlul puterii maxime sanitar
1. Pentru a controla puterea maximă, slăbiţi şurubul “2” ( g.b) şi
introduceţi tubul de racord al manometrului în priza de presiune.
2. Scoateţi tubul de compensare al camerei de aer.
3. Puneţi în funcţiune cazanul la puterea maximă (circ. sanitar) activând
funcţia „coşar”.
Apăsați butonul
10 sec., pe display apare TEST
si semnul
. Centrala este fortata sa functioneze la
putere maxima pe incalzire.
Rotiti butonul encoder
pentru a forta centrala sa
functioneze la putere maxima pe ACM .Pe display va
aparea semnul
.
Presiunea de alimentare trebuie să corespundă celei
prevăzute în tabelul “Reglare Gaz” pentru tipul de
gaz pentru care cazanul a fost predispus. Dacă nu
corespunde scoateţi învelişul de protecţie şi acţionaţi
asupra şurubului de reglare “3” ( g. c).
4. La sfârşitul testului strângeţi şurubul “2” şi veri caţi etanşarea.
5. Repuneţi învelişul de protecţie al modulatorului.
6. Reconectaţi tubul de compensare.
7. Funcţia coşar se dezactivează automat după 10 minute sau prin
apăsarea tastei RESET.
3
